HDTV-Rready原理概述
图像清晰度是人们主观感觉到的图像细节呈现的清晰程度，即人眼在某一距离上能够看到的像素点数，用电视线表示。电视线又分水平和垂直两种。垂直清晰度主要由扫描行数决定，显然扫描行数越多、电视系统能够分解的图像的垂直方向的像素就越多，垂直方向景物的细节就表现得越清楚，所以通常用扫描行数来表示电视系统的垂直清晰度。一帧电视画面，扫描线越多（在帧频固定时行频越高），垂直清晰度就越高。而整机信道的频率带宽越宽，水平方向的像素就越多，水平清晰度也就越高。试验表明当水平清晰度和垂直清晰度相同时，主观感觉的图像清晰度最高，因此电视在垂直和水平方向的清晰度设计要尽可能相同。所以高清电视在主信号通道的带宽和扫描电路的设计上与普通模拟电视有所不同，而在模拟电视信道的数字处理技术上都是采用高档设计。
整机方框图如图（一）所示：
下面分模块介绍工作原理：
一. HDTV-Ready机芯的基本工作流程：

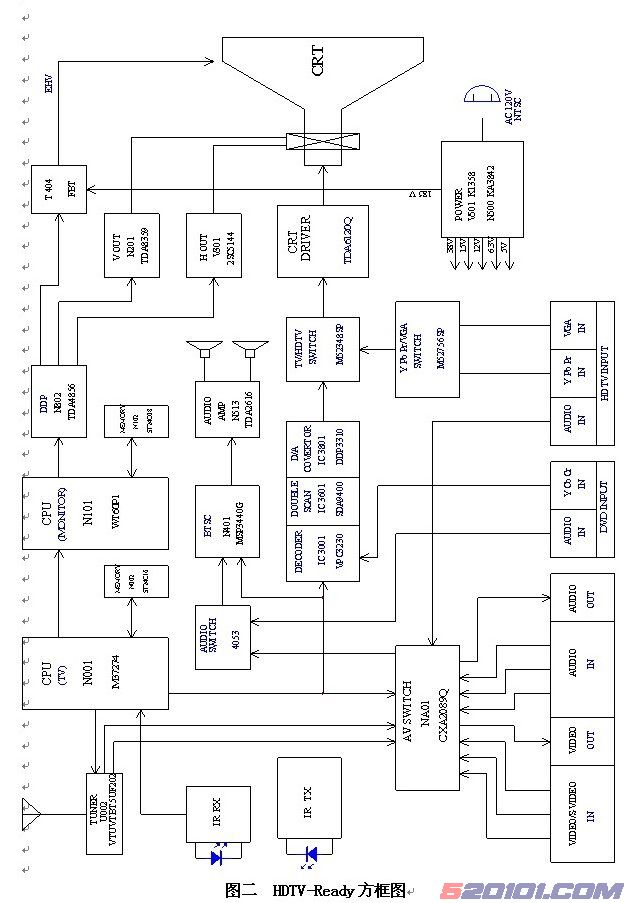

HDTV-Ready机芯包含整机方框图一中的HD接口电路、变频扫描电路、宽带CRT视频通道电路及VM电路，详细框图见图二。
1、扫描电路
扫描电路应用了自适应变频变换电路，行频可从28K-52K，场频可从50-130Hz范围内连续可变。由中心控制MCU 芯片WT60P1控制DDP偏转芯片TDA4856来实现行频的变化，在行频变化同时MCU控制接入不同的S电容和聚焦电容，保证不同行频都有良好的线性和聚焦。为了适应各种显示设备（如高清机顶盒﹑电脑﹑PDVD﹑卫星接收器等），在XGA和YPbPr输入状态下，各种模拟量（如行/场幅﹑行/场相位﹑枕形﹑梯形等）都可通过WT60P1控制调整。MCU芯片通过IIC总线控制行场处理芯片N802 TDA4856，TDA4856输出的场驱动信号经场偏转芯片N201 TDA8359供给场偏转用；行驱动和B+驱动供给行输出和高压输出电路。
故障现象：
a、有声音无图像
- 行管、阻尼管坏，N802 TDA4856会自动保护，使行、场及高压电路不工作。
- 高压电路故障N802 TDA4856会自动保护，使行、场、高压电路不工作。
- N802 TDA4856出现故障MCU 芯片WT60P1使变频扫描电路模块整个处于自动保护状态。
2、CRT视频通道
在视频通道由MCU 芯片WT60P1控制视频信号预处理芯片TDA4886对信号进行控制，最后由宽带视频电压放大IC TDA6021Q进行最后放大。视频带宽达74MHz（点频带宽），折算成模拟信号频带宽度约为32MHz。
高清电视电路型式上与模拟电视主要区别点为所有工作电压都由二次开关电源提供，随工作频率不同二次开关电源电压也不同；另一点为行输出和高压输出电路独立工作。使电路有好的稳定性，高压不会随图像的亮暗而变动。
故障现象：
图像偏色：R、G、B电路通道器件损坏。
3、HD接口电路
由HD接口板进入的RGB和YpbPr高清信号经视频开关N6 M52756切换，进入TV板N301 M52348视频开关与电视信号切换后到CRT板预放大电路N402 TDA4886 处理后送入末级视放TDA6120，放大后供CRT显示。
故障现象：
图像偏色：
- 电路通道器件损坏。
- 接插件接触不良。
二、模拟电视机芯的基本工作流程：
1、模拟电视通道部分：
在TV通道部分采用三菱MCU芯片M37225，控制SIEMENS数字视频处理芯片SDA9400对视频进行处理，可实现倍场﹑倍行﹑16画面浏览﹑图像的缩放等功能。
从天线接收到的信号送入一体化高频头（含高频与中放电路），高频头受MCU N001 M37225的控制，伴音中频SIF先送入TV板N401 MSP3401解码，送入AV板NA01 CXA2089Q(视频音频开关控制)与 AV口的音频信号进行切换，选中的音频信号送入NU01 TC4053BP（音频开关控制）与DVD输入信号切换，分左右声道送入TV板N401 MSP3410进行音效处理，然后送入电源板伴音功放N513 TDA2616进行放大，送入喇叭重现声音。
TV视频信号送入AV板NA01 CXA2089Q与 AV口的视频信号进行切换后，进入数据处理板IC3001 VPC3230进行解码，由视频数字处理芯片IC3601 SDA9400进行倍行，倍场处理，再由IC3801 DDP3310进行数模转换，也送入TV板N301 M52348视频开关与RGB信号进行切换后显示。 [Page]
