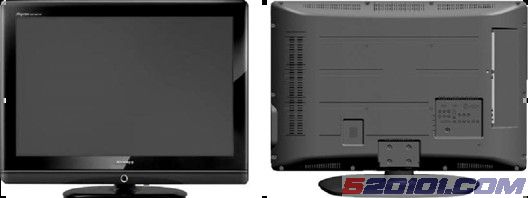

产品外观介绍：
概述：
TLM52P69GP 为多媒体液晶电视接收机，采用三星公司LTA520B09 专用液晶屏。1、图像处理部分：由Trident 最新推出的嵌入式芯片HiDTV_PRO_QX68 、旭光的
高频头TDQ-6FT 、PHILIPS 的TDA9886 组成；
2、伴音处理部分：ST 公司的STV8357 进行伴音解码、SRS、高低音、平衡、音量控制，以及HDMI 的I2S 声音处理；
3、本机支持：射频、视频、S-视频、分量、VGA、HDMI，DMP 等多种图像输入方式。
三、原理说明：（一）电源部分：本机工作时有：5VSB 、5V、12V、18V（VAMP）、24V、1.08V 、1.8V、2.5V 、3VSB 、
3.3V、8V，5V_Tuner 等多组电压。1、5V 部分：本机5V 电源有两部分：5VSB、5V；
1 （1）待机5VSB 电源：通过稳压块U33（1117-3.3 ）稳压得到3VSB ，给MCU U23 （WT61P8RN44WT）、遥控接收、按键电路等供电，5VSB 还给U1（TiDTV_PRO_QX68） 供电；
2 （2）主5V 电源通过稳压块和DC/DC 分别稳压得到3.3V 、2.5V 、1.8V 、1.08V ，给主芯片、DDR、FLASH、HDMI 开关电路U14（PS321）等芯片供电，视频开关N08（PI5V330） 的电源也是5V 提供的。
2、12V 部分：12V 电源主要用在三处：
（1）通过LVDS 直接供给屏的逻辑块使用；
（2）通过稳压块稳压得到8V、5V_Tuner ，分别给N09（4052）、A2（TDQ-6FT）、U46（TDA9885 ）供电；
（3）给DC/DC 集成电路U41（34063 ）供电。
3、18V（VAMP ）部分：这部分主要是给功放块供电。
4、24V 部分：是屏供电直接由电源板通过连接线给屏。
5、1.8V 部分：1.8V 有两部分组成，1.8V 和ST83X7_18；
1 稳压得到3.3V，再由稳压块1084-18 稳压得到1.8V 给DDR 供电；
2 （2）通过稳压块1084-33 稳压得到3.3V，再由稳压块1117-18 稳压得到ST83X7_18 给STV8357 供电。
6、2.5V 部分：是5V 通过稳压块1117-25 稳压得到2.5V 给U1（TiDTV_PRO_QX68) 。
7、3.3V 部分：
3.3V 有两部分组成，3.3V 、3VSB；
（ 1 ）由5VSB 经过稳压块1117-33 稳压得到3VSB ，给MCU U23 （WT61P8RN44WT）、遥控接收电路、按键电路等供电；
（2）由5V 通过稳压块1084-33 稳压得到3.3V，给U1（TiDTV_PRO_QX68) 、STV8357 、PS321 等供电。8 、1.08V 部分：是5V 通过DC/DC （FSP3132 ）稳压得到1.08V ，给U1 （TiDTV_PRO_QX68 ）供电。
（二）图像信号处理部分
本机支持射频、视频、S 端子、YCbCr/YPbPr 、VGA、HDMI 多种图像输入方式，下面针对不同的输入方式进行说明。
1、射频信号：
射频信号的接收和处理，是采用成都旭光的高频头TDQ-6FT 和PHILIPS 的中放TDA9885；＃7 脚为TUNER 提供+5V 电压，＃9 脚为TUNER 提供+33V 电压。IF 信号从＃11 输出，经过声表滤波器，采用准分离方式，HS9455 分别输入到TDA9886 的＃23 脚（SIF1）、＃24 脚（SIF2）。经过TDA9885 处理放大后，经＃17 脚输出CVBS 信号到TiDTV_PRO_QX68 的＃W1 脚，进行视频解码、3D 滤波、ZOOM 等处理后给LCD 屏。
2、视频、S 端子信号：
外部视频（两路视频输入、一路S-视频输入）信号直接输入到TiDTV_PRO_QX68， 其中，视频1 输入到TiDTV_PRO_QX68 的＃U1 脚，视频2、S-视频分别输入到＃P1 脚、＃T2 脚、＃U3 脚进行视频解码、3D 滤波、ZOOM 等处理后给LCD 屏。
3、高清、VGA、HDMI、多媒体播放器：
TLM52P69GP 采用两路高清输入、三路HDMI 输入、一路VGA 输入，一个多媒体播放器（简称DMP）。其中，HDTV1 和HDTV2 经过模拟视频切换芯片P5VI330 切换后，输出一路到TiDTV_PRO_QX68 的＃T3 脚（Y）、＃N4 脚（Pb）、＃R1 脚（Pr），进行视频解码、3D 滤波、ZOOM 等处理后给LCD 屏；HDMI1、HMDI2、HDMI3 也是经过HDMI SWITCH PS321 切换成一路后，输出给TiDTV_PRO_QX68 ，进行视频解码、3D 滤波、ZOOM 等处理后给LCD 屏；VGA 信号经端子DB_15A 直接送到TiDTV_PRO_QX68 的＃P2 脚（R）、＃T1 脚（G）、＃M3 脚（B），进行视频解码、3D 滤波、ZOOM 等处理后给LCD 屏；USB 信号经过DMP 模块解码后，形成YPbPr 信号，送到TiDTV_PRO_QX68 的＃T4 脚（Y）、＃N5 脚（Pb）、＃R2 脚（Pr），进行视频解码、3D 滤波、ZOOM 等处理后给LCD 屏。
声音信号处理部分：
1、射频声音信号：
TUNER 的＃11 脚输出IF 信号，经过声表面滤波器HS6274 滤波后，输入到TDA9885 的＃1 脚（VIF1）、＃2 脚（VIF2）处理放大后，由＃12 脚输出TV_SIF 信号，输入到STV8357 的＃92 脚，进行非标、高低音、平衡、SRS、音量控制等处理后，给功率放大器TPA3100D2 和耳机功率放大器、音频输出功率放大器4558 进行放大后，分别输出到扬声器、耳机端子和音频输出。
2、外部输入音频信号处理：音频输入1 和S 端子共用一个音频通道，视频1、视频2、直接输入到STV8357 进行非标、高低音、平衡、SRS、音量控制等处理后，给功率放大器TPA3100D2 、耳机功
率放大器和音频输出功率放大器4558 进行放大后，分别输出到扬声器和耳机端子。
3、HDTV、HDMI、VGA 、DMP 声音信号处理：
其中，HDTV1 和HDTV2 共用一个声音通道，经音频切换开关CD4252B 切换后，输出一路音频信号；HDMI 信号经QX68 （为书写方便，TiDTV_PRO_QX6 简称为QX68） 处理后，输出数字声音信号、VGA、DMP 声音信号，输入到STV8357 进行非标、高低音、平衡、SRS、音量控制等处理后，给功率放大器TPA3100D2 和耳机功率放大器4558 进行放大后，分别输出到扬声器和耳机端子。
（四）控制部分：
1、微处理器部分：
TLM52P69GP 的U1（TiDTV_PRO_QX68 ）为内部嵌入一个微处理器，因此U1 具
有微处理器的功能。微处理器包括以下部分：
（1）中断控制器；（2）时钟；（3）定时器；（4）外部存储器；（5）通用异步收发器；
（6）遥控处理器；（7）通用I/O 口。
2、存储器部分：
该机使用了一片14MB 闪存U6（S29GL128N10TFI010 ）来存储该机程序，U6 的＃23 脚、＃34 脚、＃13 脚分别和U1 的＃A24 脚、＃E13 脚、＃D13 连接，进行片选以及程序的读写控制。地址和数据的传输，分别通过16 位的地址线和23 位的数据线来完成。系统开始工作时，U1 通过数据线把存在里面的程序读到U2 、U3 、U4 、U5 （K4N56163QIZC25 ）中运行。由于闪存是可擦写的，只需要在生产前用烧写器将程序烧入闪存U6。另外，还可以由计算机通过U1（TiDTV_PRO_QX68 ）的通用异步收发器，直接将程序写入U6，实现软件的升级。
3、I/O 部分：
在本系统中，U1（TiDTV_PRO_QX68 ）只有一个GPIO 口＃AE3 脚来实现背光自动控制，其它的控制由U23（WT61P8RN44WT ）来完成。＃24 脚是控制耳机静音，高电平有效；＃5 脚是耳机检测，耳机插入时为低电平；＃6 脚是DMP 模块电源控制，高电平给DMP 供电；＃11 脚是音频输出静音控制，高电平静音；＃12 脚是指示灯控制；＃32 脚是复位控制；＃33 脚是扬声器静音控制，高电平静音；＃44 脚是待机控制，高电平待机；＃8 脚是分量音频切换，高电平为分量二通道；＃40 脚为分量视频切换，高电平为分量二；＃39 脚是逻辑块供电控制，高电平有效；＃38 脚是背光电源控制，低电平有效。
4、电源管理：
TLM52P69GP 系列待机，是除U23（WT61P8RN44WT ）及其外围部分电路保持工作状态以外，其它部分电路的电源均需切断，以降低功耗。本机待机时，U23 （WT61P8RN44WT ）的＃44 脚发出待机信号，用来控制电源的通断，来实现待机功能。
5、背光电源控制：
本系列机型背光驱动部分的开关，是由U23（WT61P8RN44WT ）的＃38 脚发出的信号控制的，当信号为低电平时，背光驱动部分处于工作状态；当信号变为高电平时，背光驱动部分停止工作。本机的节能调节电压，是由U1（TiDTV_PRO_QX68 ）的＃AE3 脚输出PWM 信号，经由积分电路积分后得到0～3.3V ，通过调节这个电压的大小，可以改变背光灯的发光强度。电压为1.6V 时，是标准的；电压为0V 时，处于节能状态。
（五）液晶屏：
本机采用三星的 52 寸电视专用液晶屏，左右视角178 °、上下视角178 °，响应时间为6ms ，最大亮度为500cd/m2，最大对比度为1000：1。

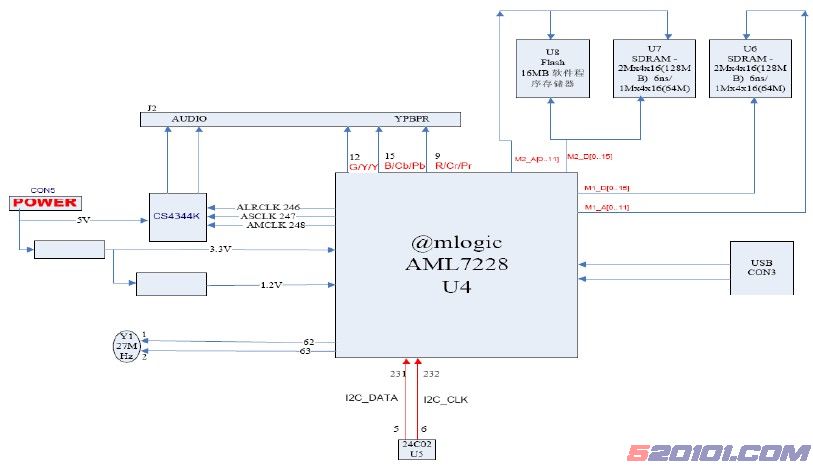

（六）多媒体播放器（DMP）： 多媒体播放器部分通液晶TLM32V68 机型介绍。[Page]

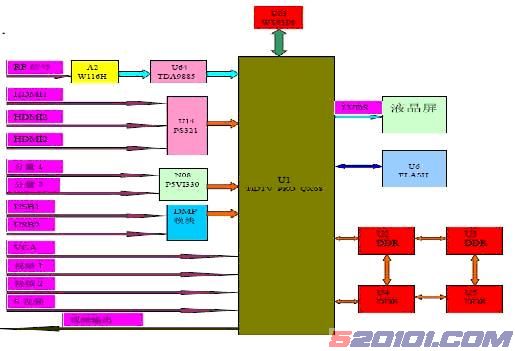

原理框图：

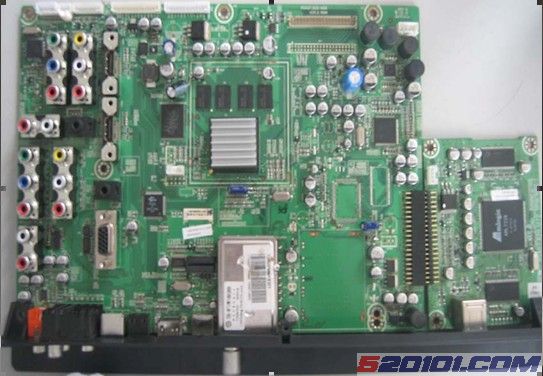

附主板图片：
