康佳32F2000E液晶电视开机三无的故障维修

2023-01-13 19:52:42  阅读 138 次 评论 0 条
摘要:

接修一台康佳32F2000E液晶电视,此机整机就一块板,即三合一板(双面板,型号 为35017303 Rev-02),零件安装比较紧凑,实物如图1所示。拆机,检查大电容两端有300V的电压,电源驱动675

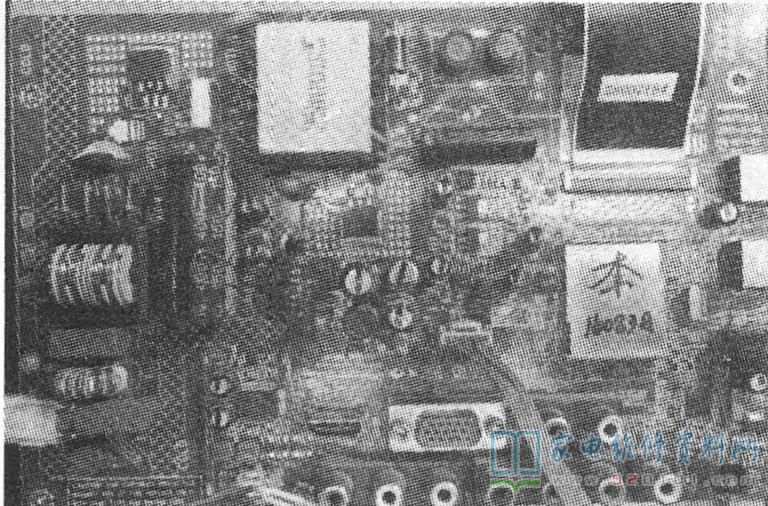

      接修一台康佳32F2000E液晶电视,此机整机就一块板,即三合一板(双面板,型号 为35017303 Rev-02),零件安装比较紧凑,实物如图1所示。拆机,检查大电容两端有300V的电压,电源驱动6755供电脚有供电无输出,于是直接代换6755,有输出但不稳定(正常的+12V输出只有4V,且不稳),再检查三端稳压块NW951,已击穿;检查V966b-e端已击穿,用TL431K和1815贴片代换后,恢复正常(电源输出+12V和+96V均正常)。其实修理这类简单故障的时候,思路和普通的CRT及LCD液晶彩电是一样的,没有必要在意机器是否为LED或者是三合一板。

康佳32F2000E液晶电视开机三无的故障维修 第1张
