康佳LED32F3300液晶电视背光亮一下就熄灭的维修

2022-12-30 19:02:09  阅读 488 次 评论 0 条
摘要:

接修一台康佳LED32F3300液晶电视,开机后,有伴音,无图像,背光亮一下就熄灭。判断背光灯保护电路启动。N701 具有多种保护功能。供电欠压保护电路:N701的①脚为供电检测输入端,外接R709、R701、

      接修一台康佳LED32F3300液晶电视,开机后,有伴音,无图像,背光亮一下就熄灭。判断背光灯保护电路启动。N701 具有多种保护功能。供电欠压保护电路:N701的①脚为供电检测输入端,外接R709、R701、R702组成的100V供电分压检测取样电路,内含欠压保护检测电路。当100V供电电压过低时,N701的①脚低于设定值3V时,欠压保护电路启动,停止输出激励脉冲。
      升压开关管过流保护;N701的12脚为ISW过流检测输入端,V701的S极电阻R714、R715并联作为过流取样电阻。当流过V701的电流过大,反馈到N701的12脚电压大于0.5V时,过流保护电路启动,关断DRV升压脉冲,直到下一个工作周期。
      输出电压过压保护:N701的13脚为过压、短路保护oVP输入端。C753两端的输出电压经R763、R755与R756分压取样,送到N701的13脚。当升压电路输出电压过高,反馈到N701的13脚电压超过3V时,过压保护电路启动,停止输出升压脉冲DRV。当升压输出负载短路,反馈到N701 13脚的电压小于0.2V时,短路保护电路启动,停止输出升压脉冲DRV。N701的⑧脚外接电容C709的大小决定过压、过流保护的延迟时间。当发生过压过流等情况时,⑧脚开始给C709充电,充电电流为6.5uA,当该脚电压达到3V时,IC停止工作。
     输出短路保护:N701的10脚为LED短路保护ISEN输入端,通过R762与V751的S极相连。当LED灯串短路,导致10脚电压上升到正常值的1.5倍时,11脚立即停止调光电压输出。⑧脚开始向C709充电,在C709两端电压未达到3V之前,11脚输出脉冲让Q602间歇导通,以检查灯串是否还处于短路状态,如果不再短路,IC恢复正常工作;IC停止工作并锁死,则必须重新上电方能启动工作。

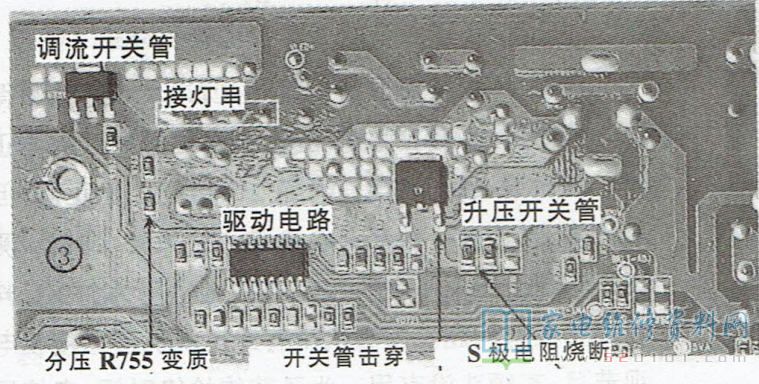

     故障检测输出:正常时N701的16脚(FAULT)输出低电平,当出现上述故障时,16脚输出高电平,以便与其他控制电路联动。若不用该脚功能,则外接电阻到地。关机,对上述保护电路的分压电阻、取样电阻进行在路测量,发现R755阻值不稳定(见图1),换上一只150kΩ贴片电阻后开机,故障排除。

康佳LED32F3300液晶电视背光亮一下就熄灭的维修 第1张
