用通用恒流板改造康佳LED50K35A液晶电视背光的方法

2022-11-24 03:36:01  阅读 282 次 评论 0 条
摘要:

接修一台康佳LED50K35A液晶电视,其主板板号是35020376(图纸),背光电路OCP8121,按照网上的方法不能使背光灯亮,于是某宝上买了输入50-130v、输出70-150v的恒流板,因为灯条测试

     接修一台康佳LED50K35A液晶电视,其主板板号是35020376(图纸),背光电路OCP8121,按照网上的方法不能使背光灯亮,于是某宝上买了输入50-130v、输出70-150v的恒流板,因为灯条测试仪测量显示电压为123V,所以要买这个规格的恒流板回来改造,先把主板的OCP8121吹下来,V702也要吹下来,连好供电电压,控制ean接一个5k和56k到屏供电12V,待机时屏供电电压为0同时也控制了背光的ean控制信号,低电平背光灭,试机完美。

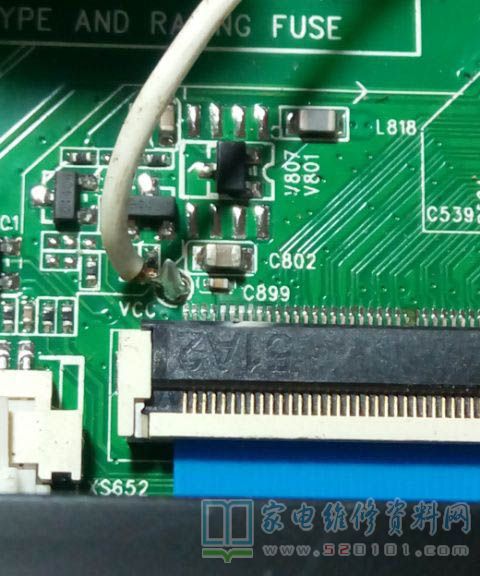

用通用恒流板改造康佳LED50K35A液晶电视背光的方法 第1张

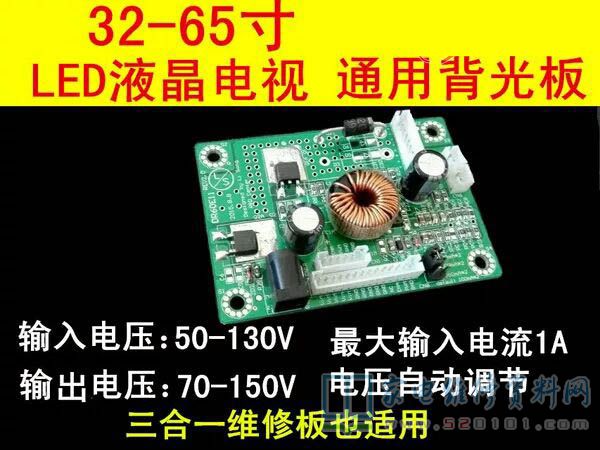

用通用恒流板改造康佳LED50K35A液晶电视背光的方法 第2张

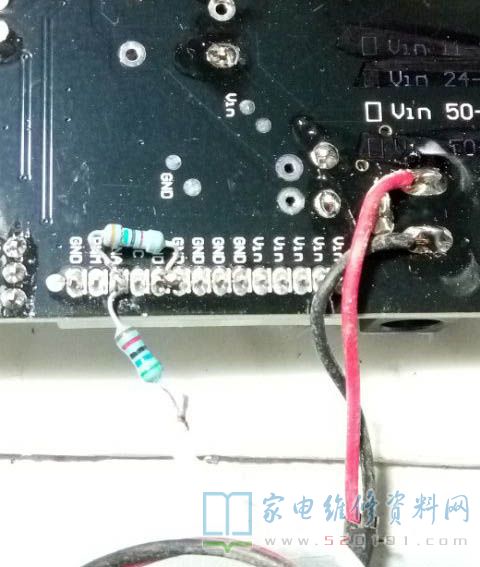

用通用恒流板改造康佳LED50K35A液晶电视背光的方法 第3张

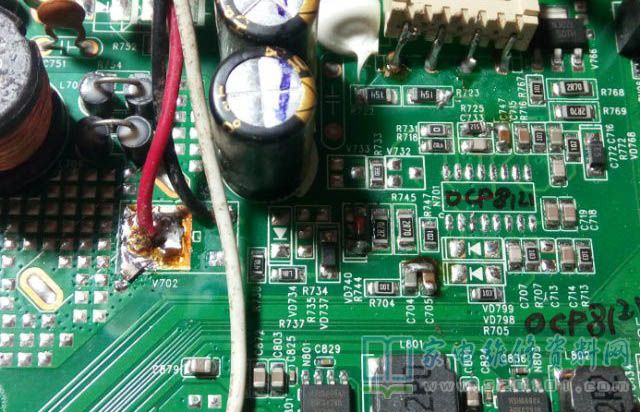

用通用恒流板改造康佳LED50K35A液晶电视背光的方法 第4张

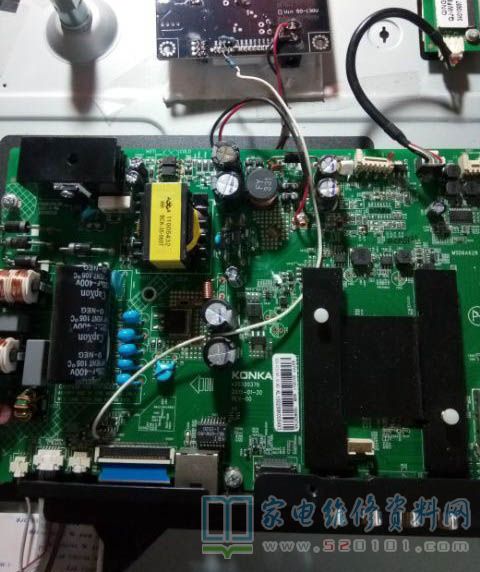

用通用恒流板改造康佳LED50K35A液晶电视背光的方法 第5张
