康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修

2022-11-16 06:28:14  阅读 520 次 评论 0 条
摘要:

接修一台康佳LED32F3300CE液晶电视机,故障现象是每次开机康佳LOGO显示正常,LOGO消失之后就暗蓝屏无字符且屏上有一些干扰的横线条,疑似屏出故障时的现象;声音正常。测试上屏电压为11.10V,

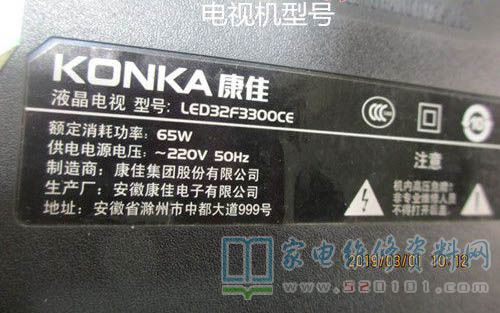

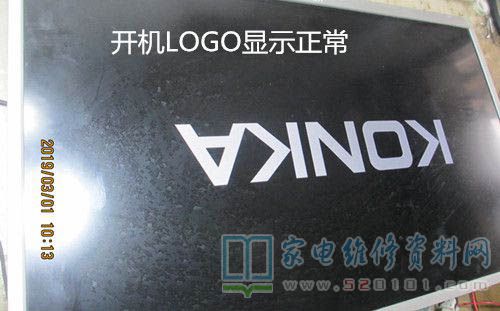

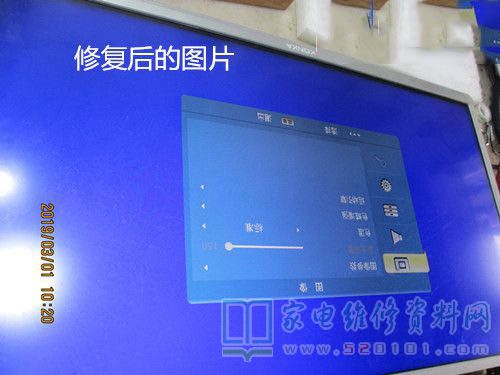

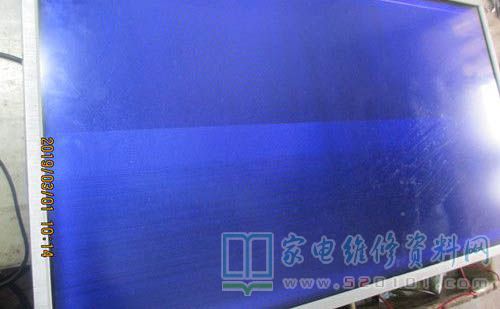

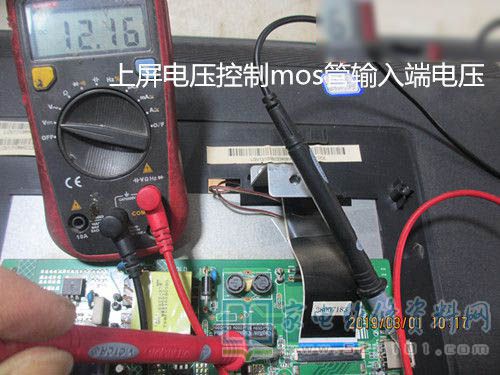

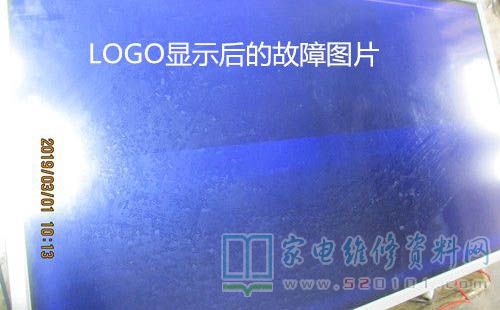

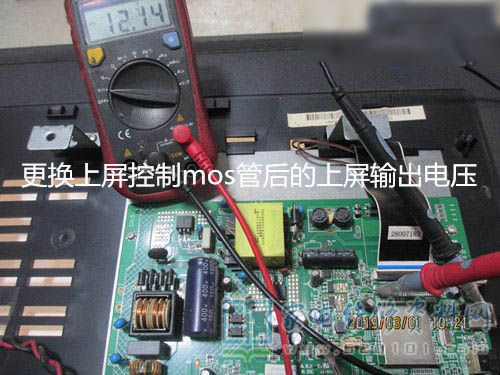

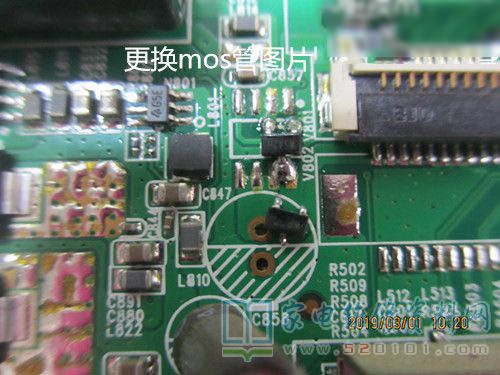

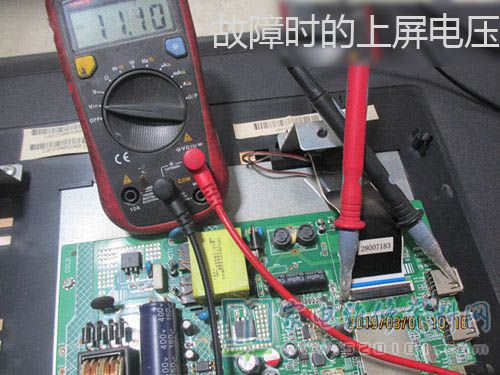

      接修一台康佳LED32F3300CE液晶电视机,故障现象是每次开机康佳LOGO显示正常,LOGO消失之后就暗蓝屏无字符且屏上有一些干扰横线条,疑似屏出故障时的现象;声音正常。测试上屏电压为11.10V,上屏电压控制mos管输入端为12.16V。估计该mos管性能不良,导通内阻变大。代换该mos管后修复。此时测试上屏电压为12.14V。

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第1张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第2张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第3张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第4张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第5张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第6张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第7张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第8张

康佳LED32F3300CE液晶电视暗蓝屏横线干扰的故障维修 第9张
