康佳LED55E20U液晶电视热机背光熄灭的故障维修

2022-09-29 19:47:35  阅读 152 次 评论 0 条
摘要:

接修一台康佳LED55E20U型液晶彩电,冷开机后一切正常,约十分钟后背光熄灭,但伴音一直正常。根据维修经验,怀疑该机系统有问题,但升级后故障不变。拆机检查,发现该机设有单独的LED背光驱动板,板号是35

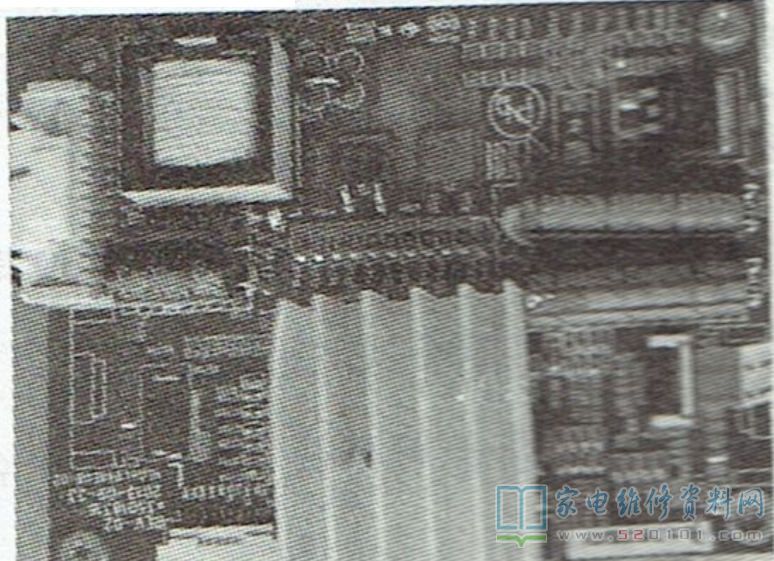

       接修一台康佳LED55E20U型液晶彩电,冷开机后一切正常,约十分钟后背光熄灭,但伴音一直正常。根据维修经验,怀疑该机系统有问题,但升级后故障不变。拆机检查,发现该机设有单独的LED背光驱动板,板号是35018316。故障时测量该板的24V供电,正常且稳定,主板送来的背光开启和亮度调节信号电压也正常。手触摸背光驱动芯片IW7019烫手。用酒精棉球给芯片降温,背光马上恢复正常。怀疑iw7019不良,但换新后故障不变,并且芯片仍烫手,判断驱动板或屏内灯条有问题。于是找来一块长条形散热片,一端粘在芯片上,另一端粘在屏背面的铁皮.上,如图1所示。长时间试机,散热片温热,故障未再出现。

康佳LED55E20U液晶电视热机背光熄灭的故障维修 第1张
