康佳35019688主板EMMC飞线读写点位图

2022-04-01 17:38:58  阅读 112 次 评论 0 条
摘要:

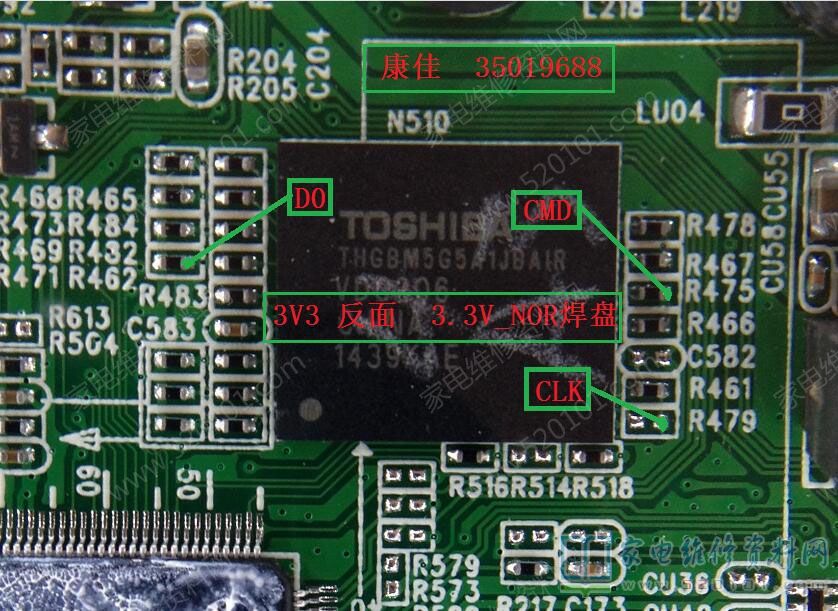

康佳35019688主板EMMC飞线读写CMD、CLK、D0、3V3反面、3.3V_NOR焊盘点位如下图所示,仅供参考。

     康佳35019688主板EMMC飞线读写CMD、CLK、D0、3V3反面、3.3V_NOR焊盘点位如下图所示,仅供参考。

康佳35019688主板EMMC飞线读写点位图 第1张
