康佳液晶35019786主板EMMC接线点位图

2022-03-31 19:07:12  阅读 110 次 评论 0 条
摘要：

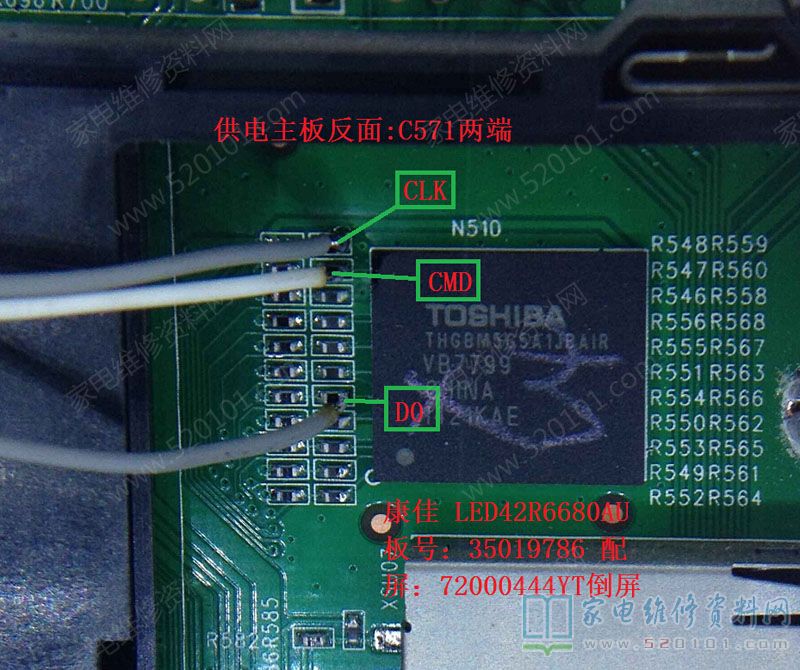

康佳液晶电视35019786主板（配屏72000444YT）EMMC飞线读写点位CLK、CMD、D0如下图所示。供电主板反面：C571两端。

      康佳液晶电视35019786主板（配屏72000444YT）EMMC飞线读写点位CLK、CMD、D0如下图所示。供电主板反面：C571两端。

康佳液晶35019786主板EMMC接线点位图 第1张
