康佳LED47R5500PDF液晶电视灰屏的故障维修

摘要：

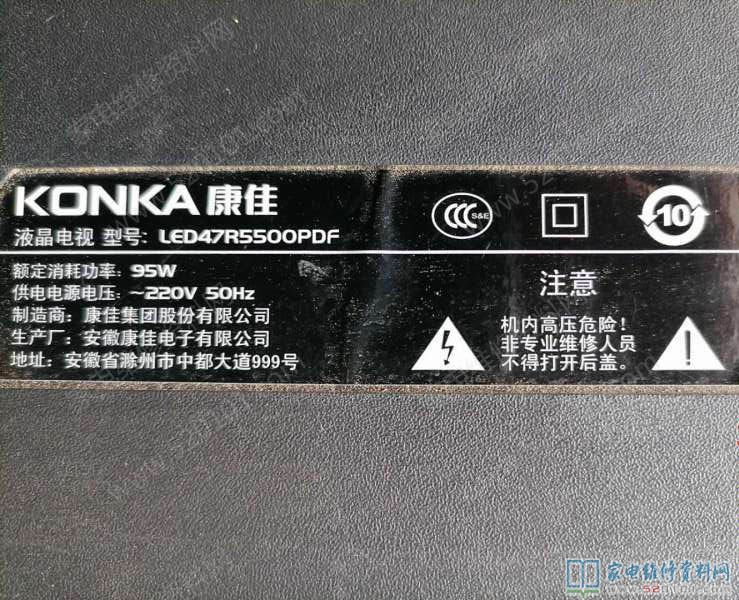

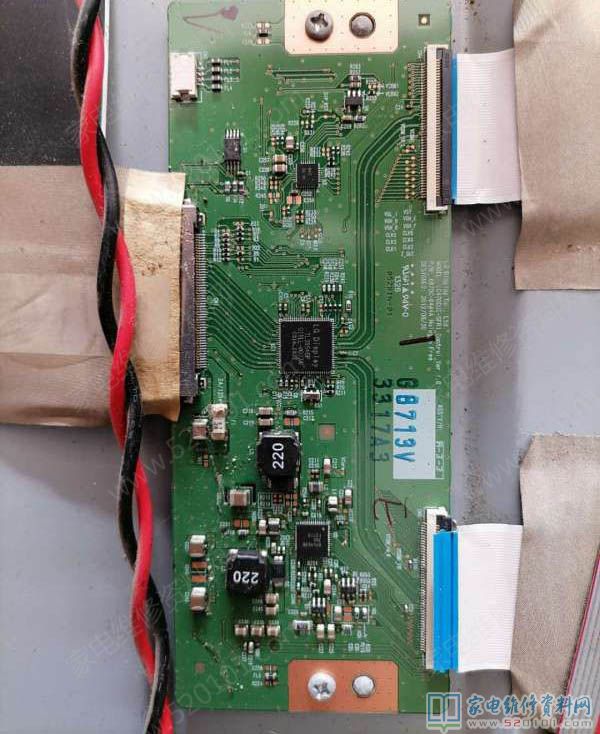

接修一台康佳LED47R5500PDF液晶电视，故障表现为灰屏，拆机，其三合一主板型号是3507679，配的是LG屏，逻辑板是LC470DUE-SFR1-6870C-0444A。首先测量VGH约0.5V，VHL

      接修一台康佳LED47R5500PDF液晶电视，故障表现为灰屏，拆机，其三合一主板型号是3507679，配的是LG屏，逻辑板是LC470DUE-SFR1-6870C-0444A。首先测量VGH约0.5V，VHL电压-5.2V，明显VGH电压异常，取下左边排线，还是灰屏，再取下右过排线，VGH还是异常，说明逻辑板坏。网购逻辑板换后，装机，还是灰屏，取下左边排线，依旧，取下右边排线，VGH电压27.8V，正常，说明右边边板异常。

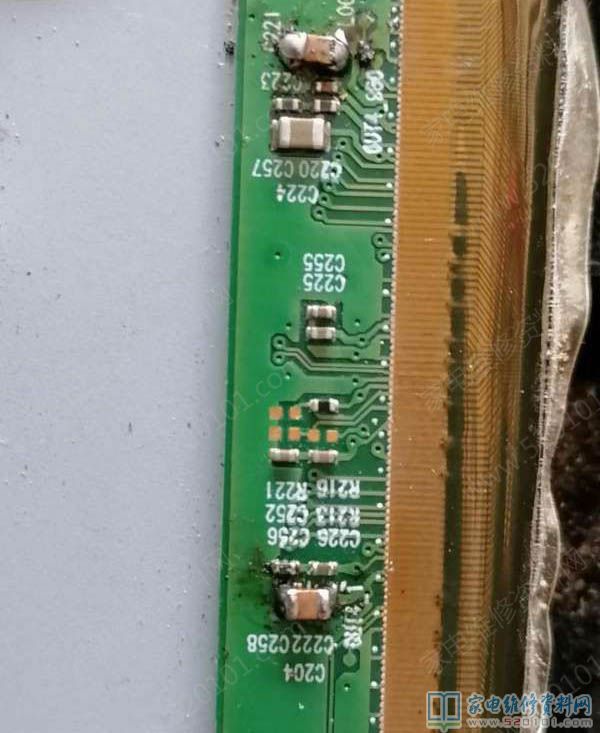

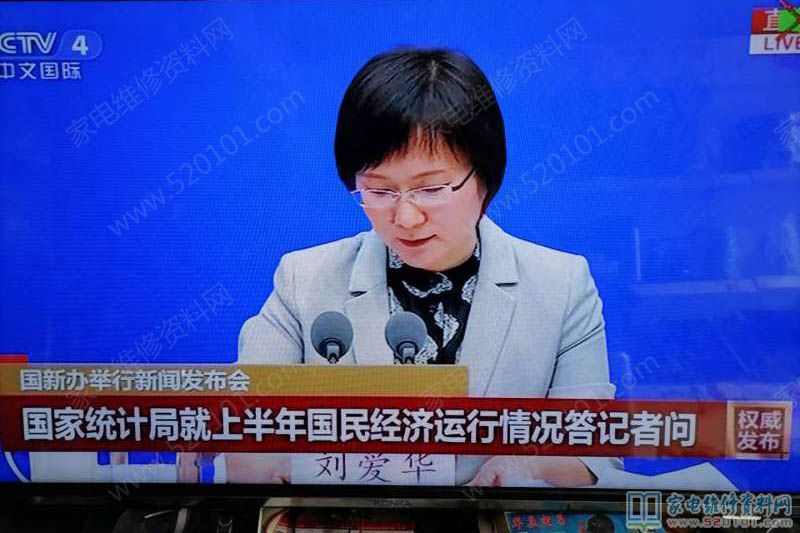

     边板上有C204、C224、C221，测到C221短路，取下C221贴片电容后，测两端电阻正常，开机后图像正常。C221容量不知是多少，测C204容量为10微法，旧板上拆下一10微法贴片电容换后正常。
