康佳T2569E彩电开机一小时后出现干扰横线，随后出现图像漂移，无图像、无伴音

打开机器检查CPU供电5V，高频头5V，调谐电压30V均在正常值，热机一小时后，故障出现，再测上述电压均在正常值，转换频道时发现，BL段无台，BH段所有的节目全部可接收，有时无伴音，再转回BL段测供电5V正常，更换高频

头，热机30分钟后，故障同上一样。调出总线，与新机相比基本相同、调整RF、AGC、AFT均无效。恢复数据，退出总线、因BH段一小会无伴音，有可能存储器有问题，更换存储器，热机20分钟，故障再次出现、维修陷入困境，静下心仔细检查发现，高频头工作BL段时有5V，BH段应无电压，当故障出现时BH段有2．5V的电压，将BH段断开，BL段节目正常，但无伴音，检查CPU频段转换电压⑥、⑦、⑧脚，转换正常，看来是频段转换管V608、V609有漏电的可能。更换V608、V609(2SAl015)，热机20分钟故障依旧，维修再次陷入困境，分析V608、V609漏电的原因，因基极电压是CPU，⑦、⑧脚控制正常，那只有发射极电压上升才能使V608、V609导通集电极有电压输出，而V608、V609的
发现供电是通过V104(2SC2655)、VDl03有源滤波器产生5V的，同时供高频脚5V，

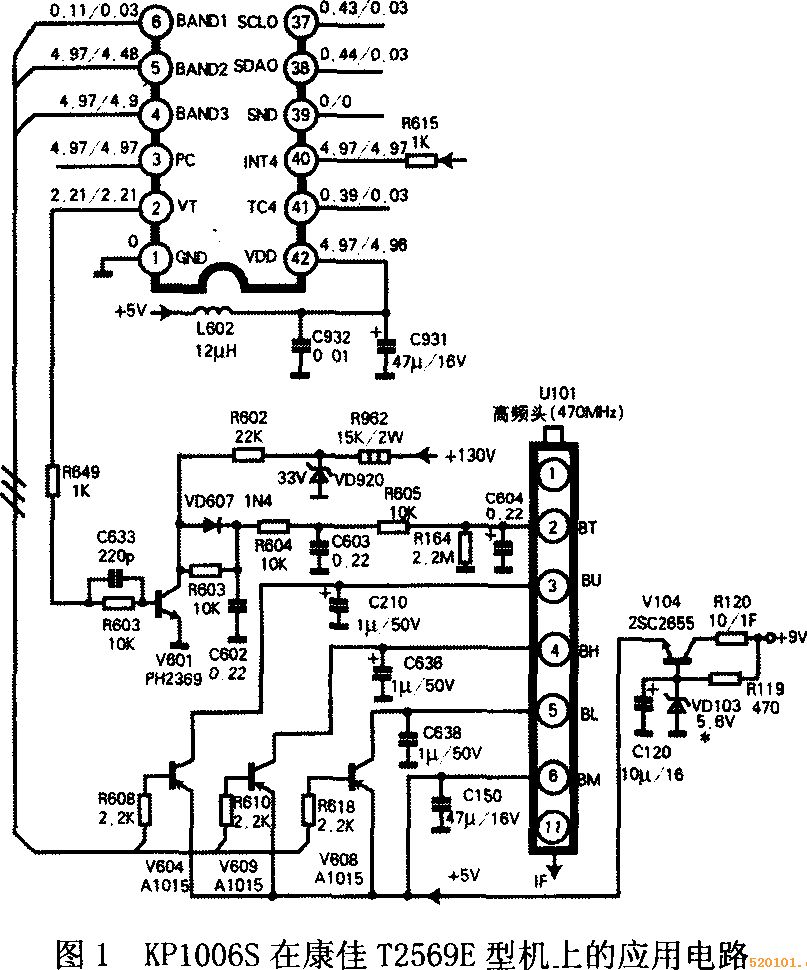

用数字表冷机测量高频头脚电压5．01V，BL段5V，BH段0．1V，故障出现时5V电压上升到5．13V，BH上升2．5V，BL段无图像，测V104的基极电压由5．6V上升到5．73V，更换VDl03稳压二极管、图像正常，BL段图像不再漂移(参见图1带*号元件)。检查伴音电路，伴音信号已送到功放块。TA8246AH②、④输入脚、⑨(电源供电脚)21V电压均正常。正想更换功放块时，万用表表

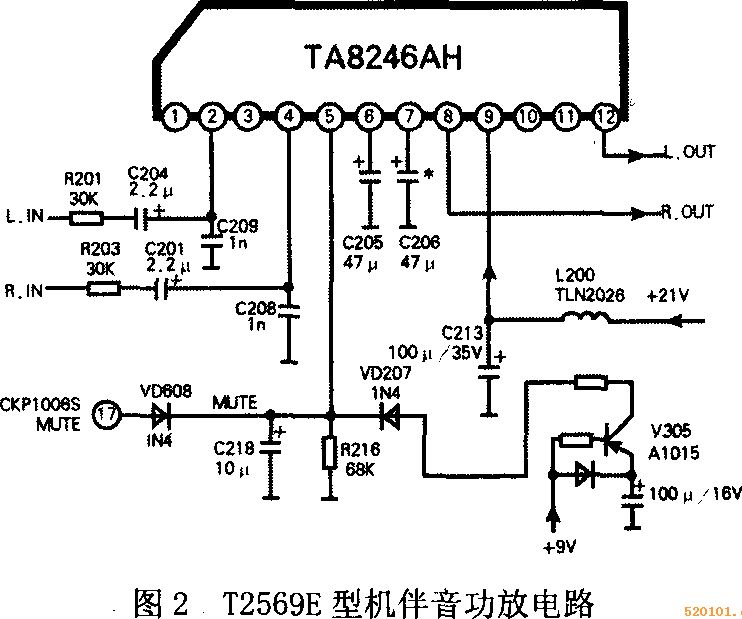

笔接触到功放块的⑦脚扬声器发出声音，万用表在lK挡，用一根导线将⑦脚对地短接，伴音正常(参见图2)，老化4天图像、伴音均正常。提示：如有伴
