长虹50Q3T液晶电视无图像的故障维修

2022-07-31 00:31:36  阅读 152 次 评论 0 条
摘要:

接修一台长虹50Q3T液晶彩电(ZLM65HIS2 机芯),故障表现为无图像。该机主板和TCON(时序控制)板是一体的,重点检查TCON部分,测得VGH电压为0V,手摸U804T感觉很烫。断电检测U804

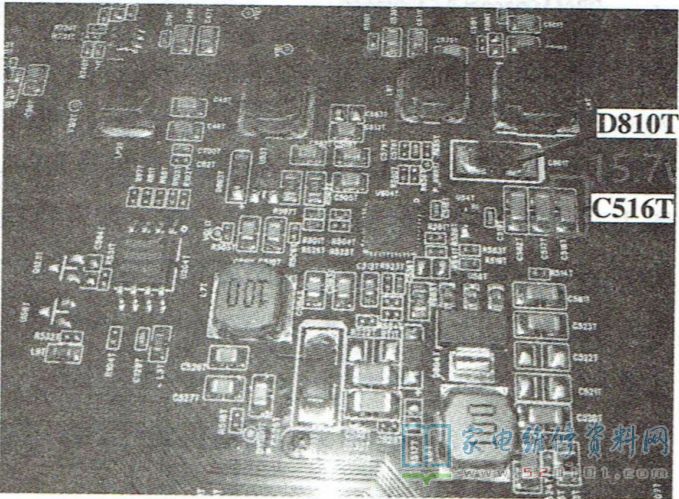

      接修一台长虹50Q3T液晶彩电(ZLM65HIS2 机芯),故障表现为无图像。该机主板和TCON(时序控制)板是一体的,重点检查TCON部分,测得VGH电压为0V,手摸U804T感觉很烫。断电检测U804T外围电路,如图1所示,发现三极管D801T、电容C516T短路,换新后试机,图像正常,测得C516T两端电压为15.7V。

长虹50Q3T液晶电视无图像的故障维修 第1张
