长虹55U1(LJ7F)液晶电视通电后不开机的故障维修

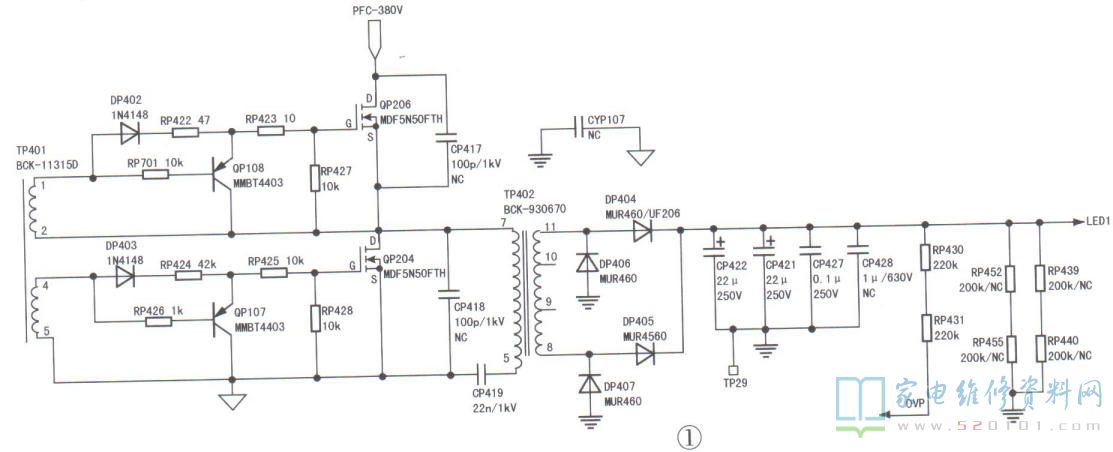

       接修一台长虹55U1(LJ7F)液晶电视，故障表现为上电后不开机。拆机检测，发现背光驱动整流二极管DP407短路，背光驱动功率管QP204、QP206短路相关电路如图1所示。

       继续检查，发现PFC驱动芯片UP202( FA1A00 )⑥、⑦脚短路，UP202⑤脚对地外接电阻RP508(47Ω)开路，电阻RP223(0.27Ω)、RP230( 68Ω)、RP231( 10Ω )开路，PFC功率管QP205( MDFIN60 )短路，保险开路。初步判断故障原因为背光灯条局部短路，LED灯条电流增大，流过4只整流二极管( DP404~DP407 )的电流增大，引起个别二极管击穿，进而引起背光驱动对管(QP204、QP206)及PFC功率管QP205过流损坏。更换上述损坏元件后试机，故障排除。
