长虹LED42C1000液晶电视（ZLS53Gi机芯）自动重启且有时不开机

     接修一台长虹LED42C1000液晶电视 (机芯:ZLS53Gi)故障现象是自动重启，有时不开机。分析检修:根据故障现象，初步判断可能是软件出现问题，于是首先过行软件升级处理，结果故障依旧。进一步检查输入到主板的12V电压正常，通过U12(LDO )形成的待机5VSTB电压也正常，通过U14(LDO)形成的3.3V.U13(LDO)形成1.2V.U15(LDO)形成的1.5V， 都正常，说明给主芯片的所有供电没有问题。接着检查复位电路，在开机时监测复位电压，结果发现复位电路中Q601的集电极二次开机为高电平，且一直持续4.5V左右而没有下降为0V，所以，可以判定故障在复位电路上。

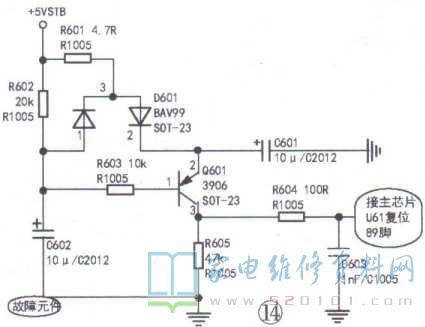

     分析其复位过程:二次开机瞬间，待机5VSTB电压经过R601.D601一端给C601充电，同时通过Q601发射极R603.C602 (也在进行充电)使Q601导通，并在Q601集电极(即C603两端)形成接近5V电压;短时间后(C602充电时间很短)，由于C602充电完成，Q601没有基级电流而截止，使C603两端电压下降到接近0V而完成整个复位工作。D601 另一端的作用是掉电时快速让C602放电，为下次复位作准备。在这个复位电路中，容易损坏的元件便是C602(复位延时电容)，根据该电容漏电程度不同，会造成不能正常进行复位而引起不开机、自动开机、自动重启等故障。因检测到复位电压始终为4.5V高电平，所以重点检查C602是否有漏电。经过检查发现该电容并没有漏电情况，只是取下该电容时，看见印制板处有粘胶附着，于是用洗板水(或香蕉水)清洗干净并装回，开机再次监测到复位电压从高电平转变为低电平，故障排除。相关电路如图1所示。
