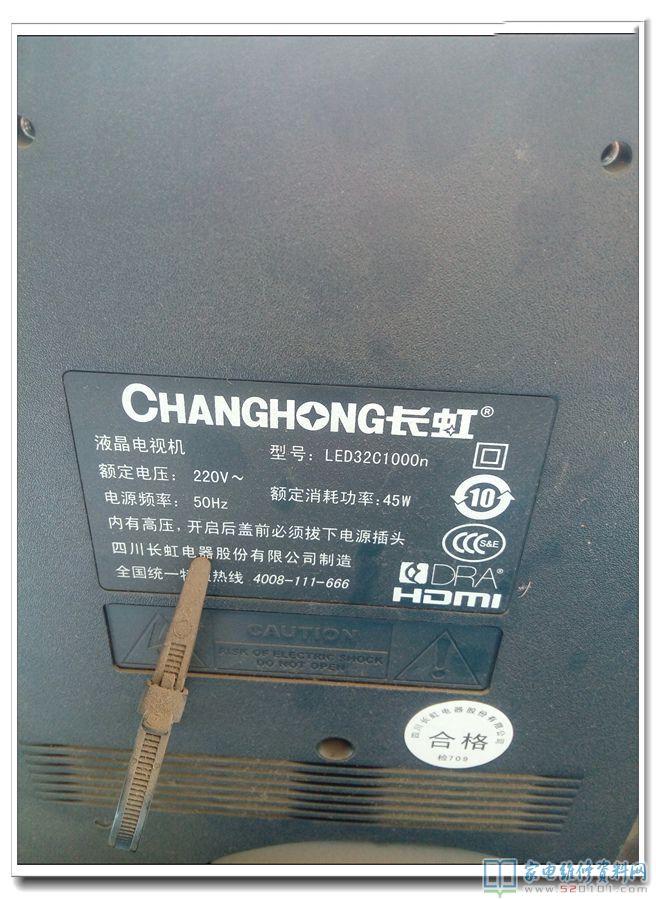

长虹LED32C1000N背光不亮的故障维修（图）

摘要：

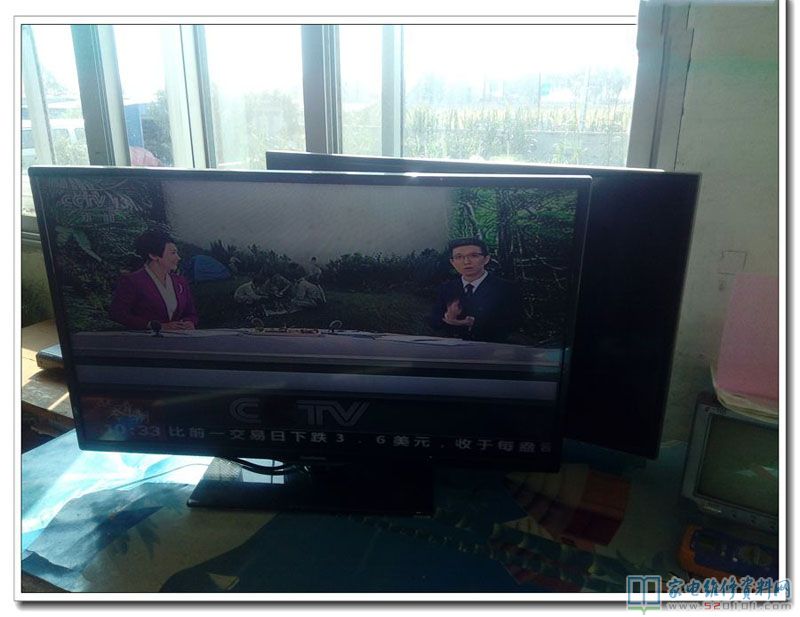

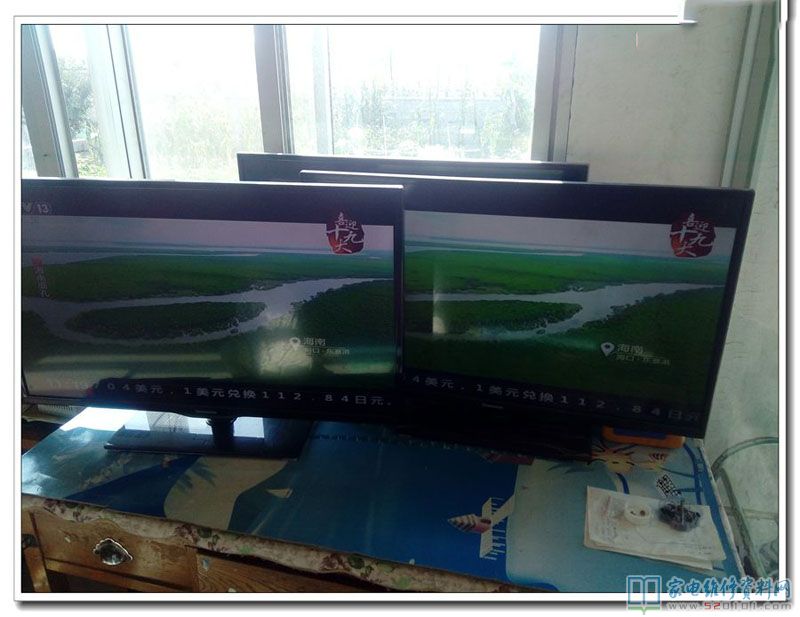

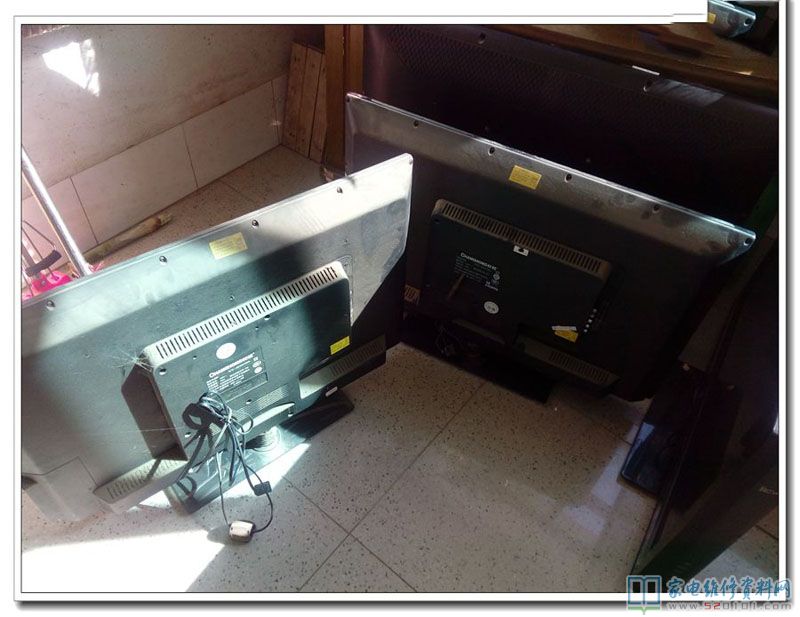

最近接修两台长虹LED32C1000N液晶电视，故障现象都是一模一样的，表现为背光不亮，于是将这两台机器拉回我维修部。拆机，用自制的背光供电测试，背光正常点亮，无暗区暗斑，如下图所示。

       最近接修两台长虹LED32C1000N液晶电视，故障现象都是一模一样的，表现为背光不亮，于是将这两台机器拉回我维修部。拆机，用自制的背光供电测试，背光正常点亮，无暗区暗斑，如下图所示。

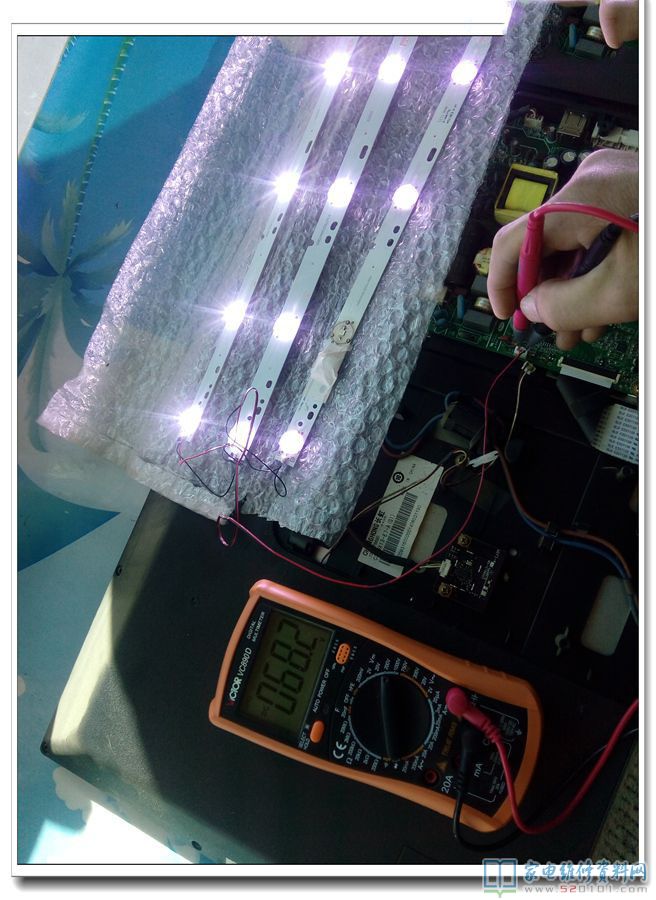

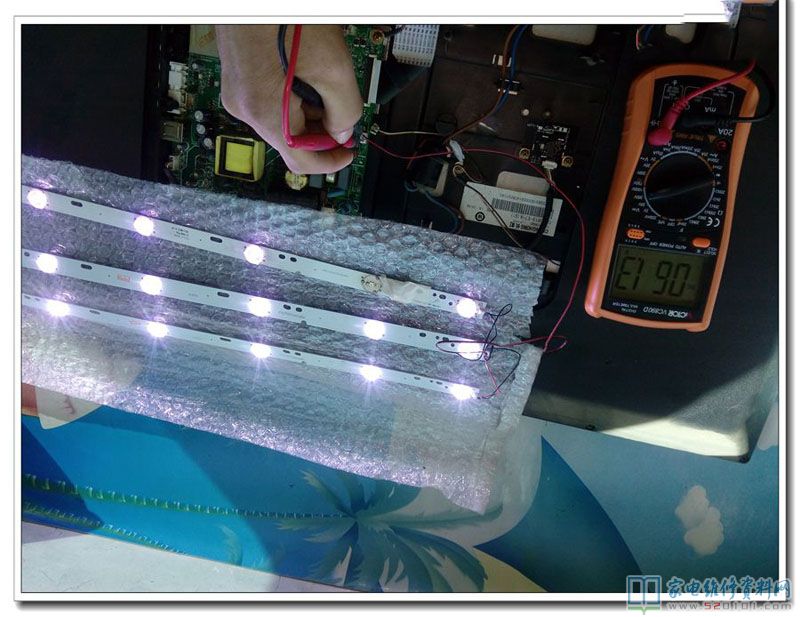

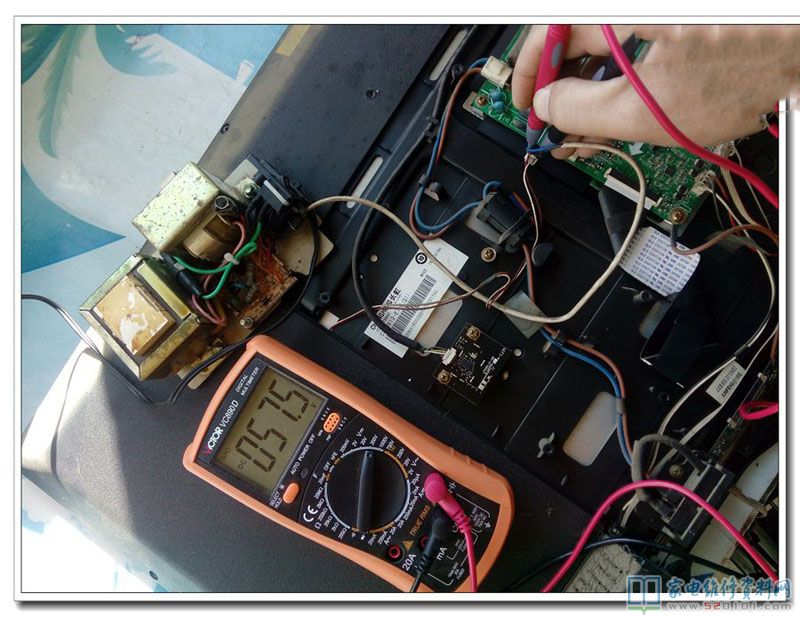

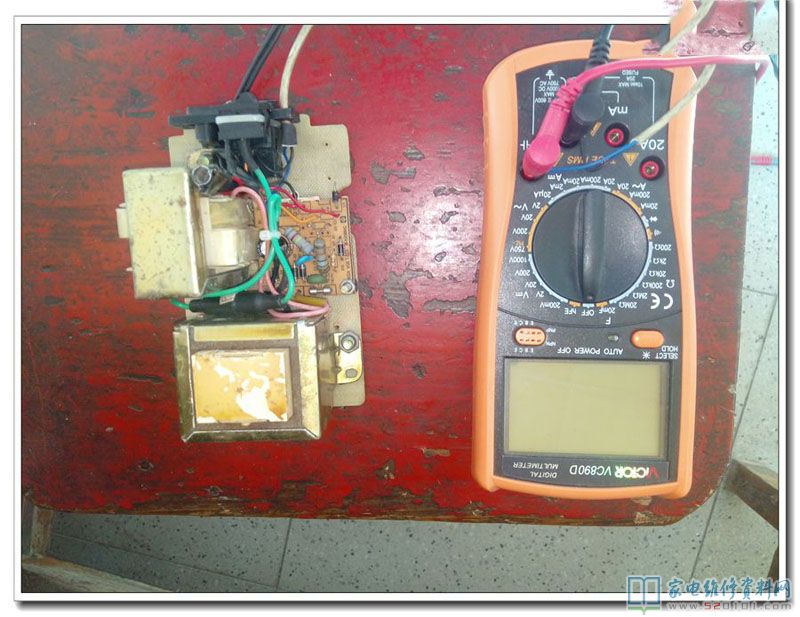

        这是自制的背光电源，两只变压器，整流后串30W外热烙铁芯输出，数字表测电压，感觉应该是灯条的事，但用测试电源能正常点亮。  看不准了，外接拆机灯条（21灯，坏了一只灯珠，短接），原机主板正常点亮。判断屏内灯条有问题。准备拆。

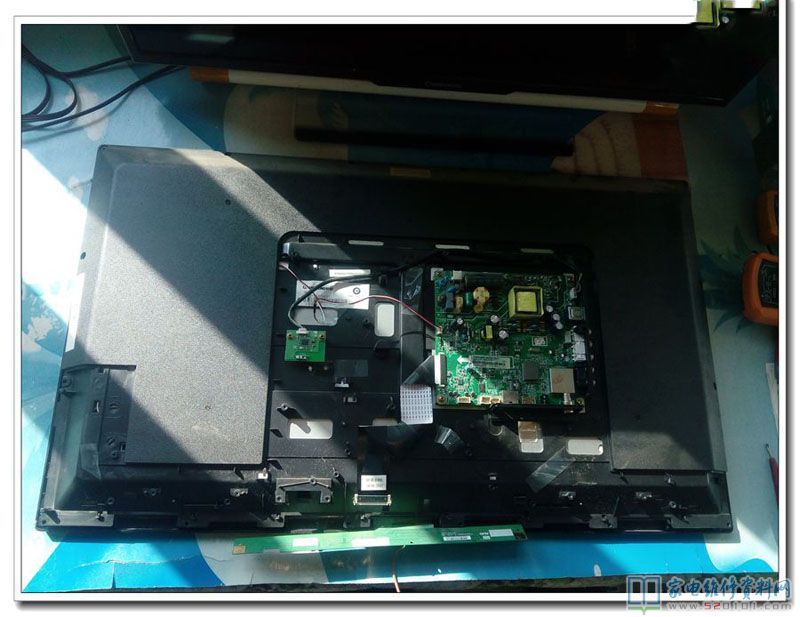

        开拆，此机灯条在背板上，直接拆开就行，不用动屏。

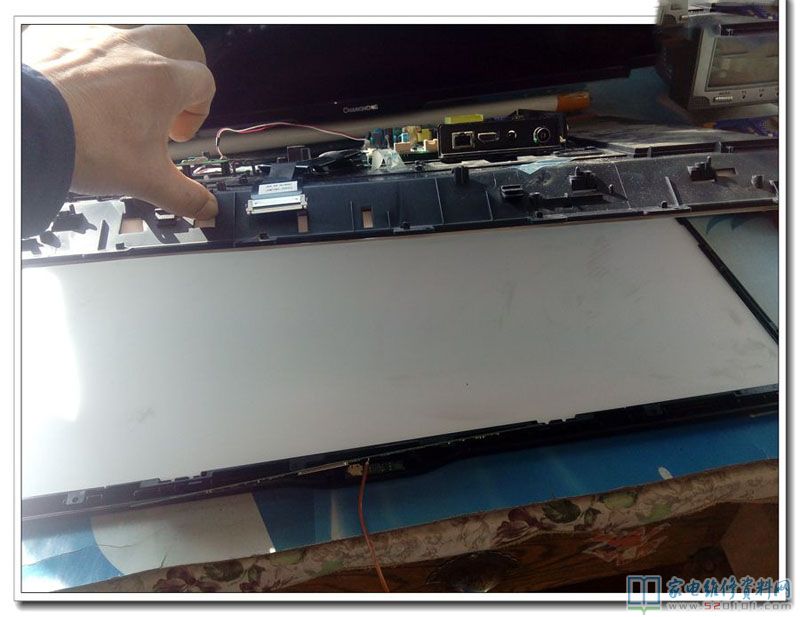

         拿下背板

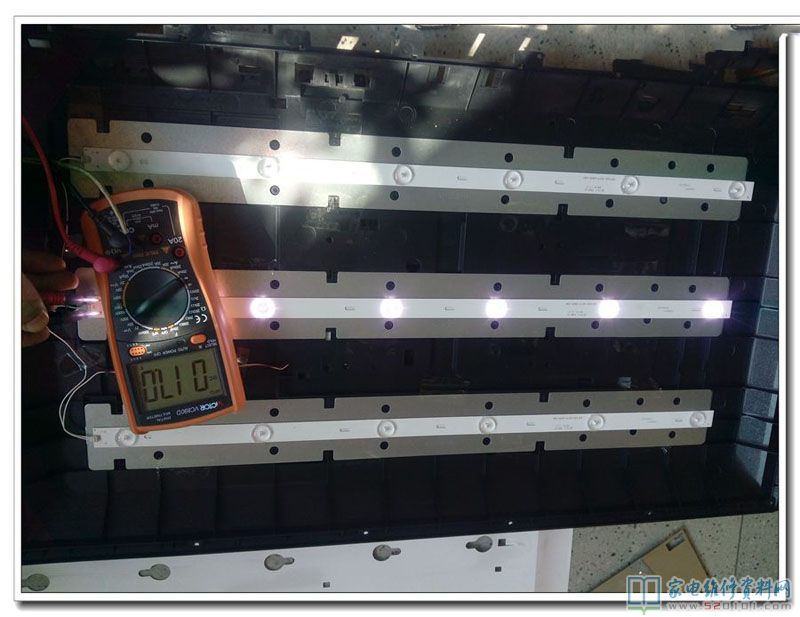

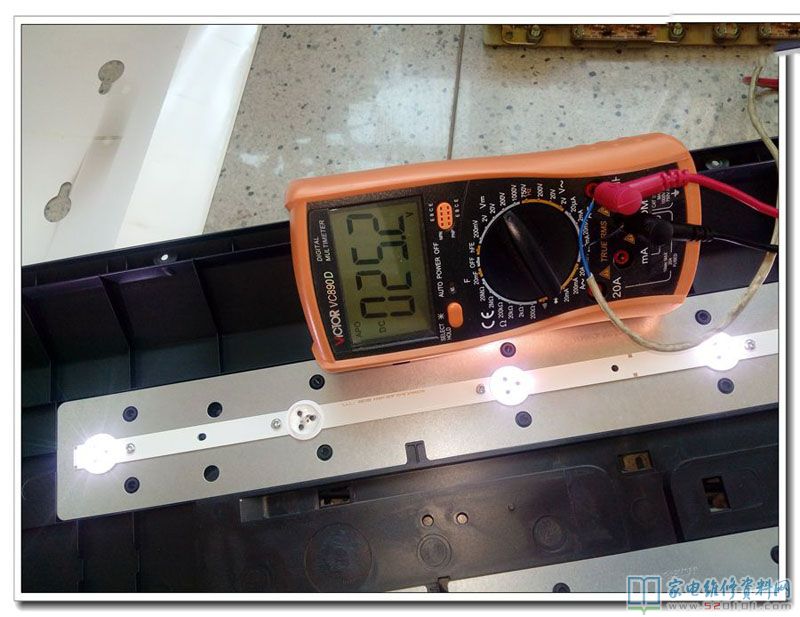

        三个灯条，分别测试。这是正常点亮的。

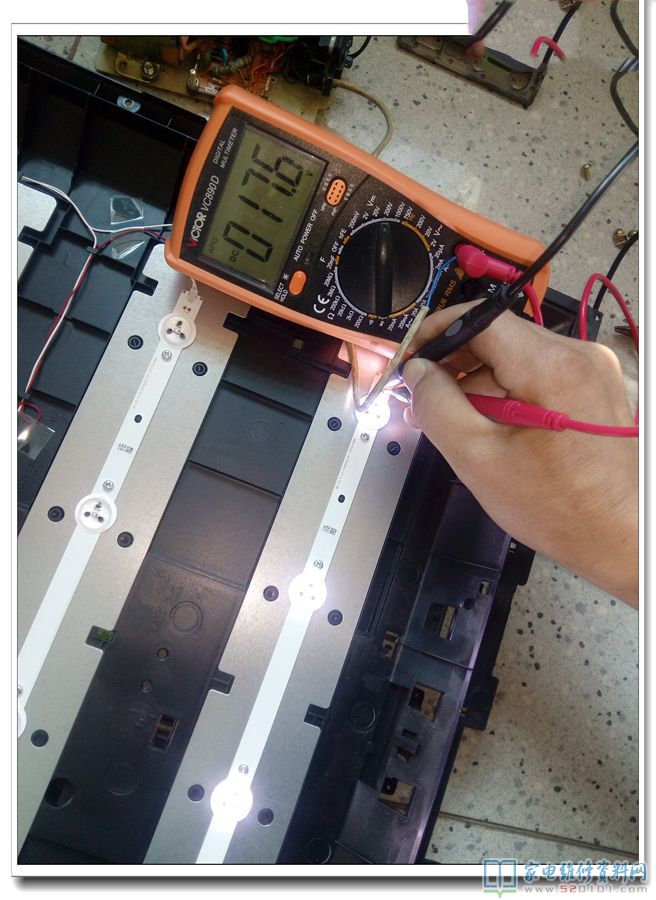

        这个是故障灯条，其中一只不亮了。

        换的是通用灯条，双面胶粘的，换好后测试单条供电。

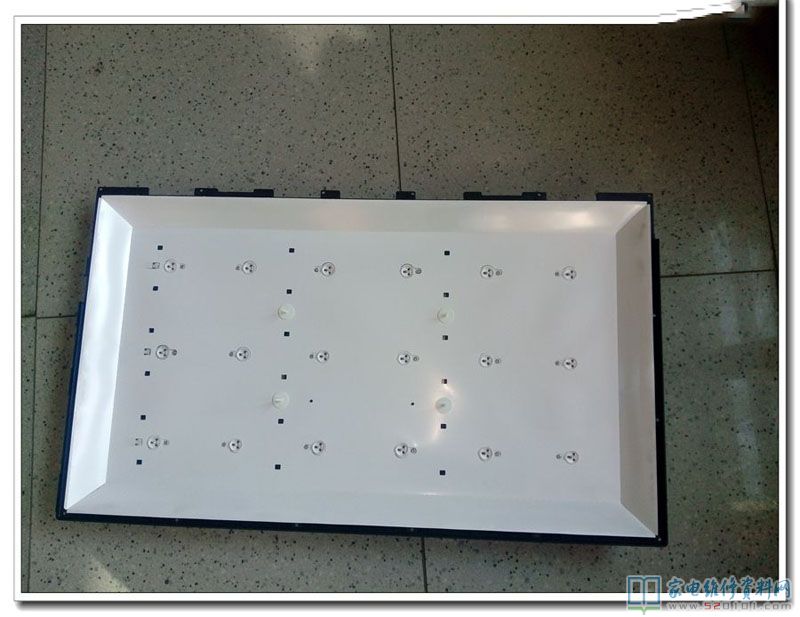

         通用灯条粘好后要改下反光纸。装机。

       拆下灯条，一条故障。另一台机器坏了两条，补上。
