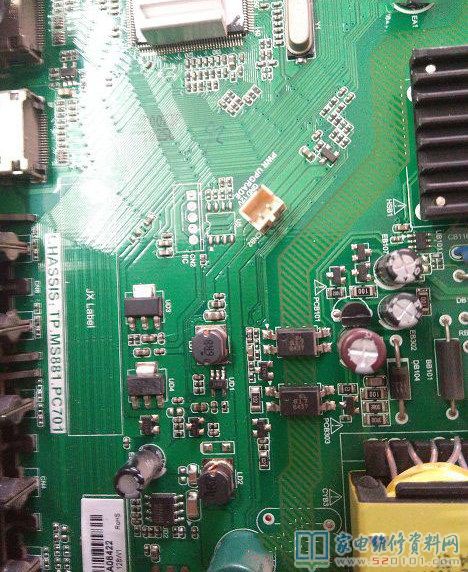

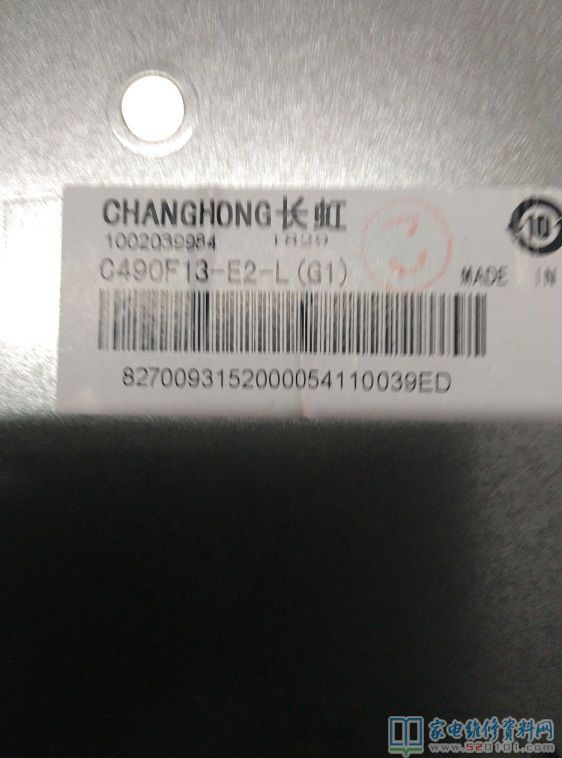

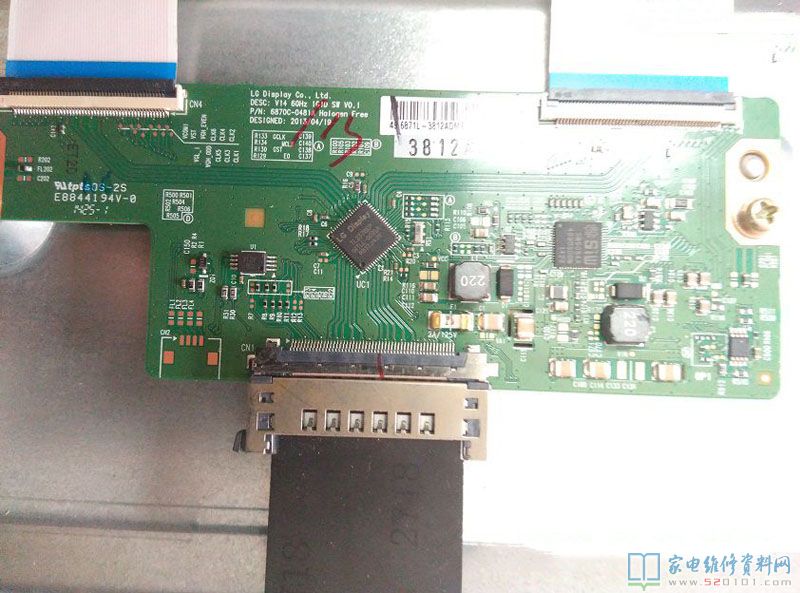

接修一台长虹LED49C1080N液晶电视机，其主板型号为TP MS881 PC701，听同行叙述之前是灰屏，换了块逻辑板有了图像就是花屏，又换了一块逻辑板仍旧，无赖只好找长虹售后进总线调屏参也无果。售后说是主板坏了，同行又购主板换上仍是“涛声依旧”。

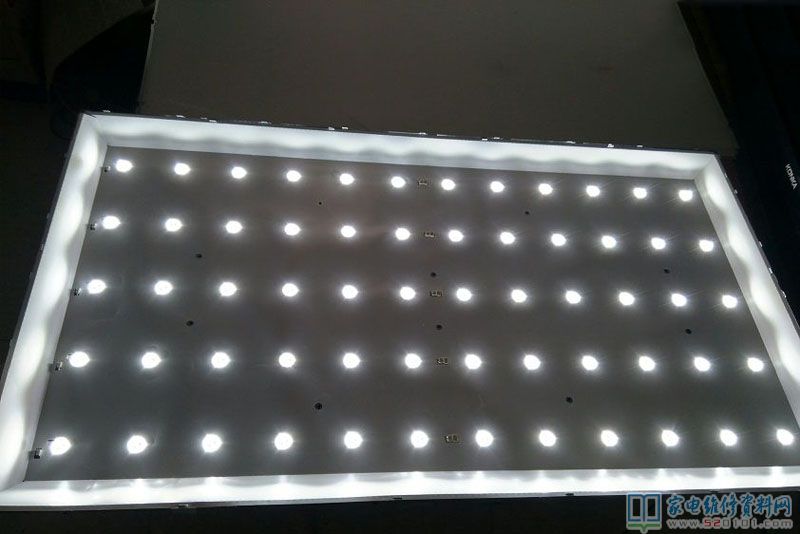

之后把机拖来店里找我，我也是先进总线“菜单+信源+0816”调试无效，正调试时突然黑屏了，背光不亮了！哎呀，真是倒霉运。又要帮忙修灯条了，拆开屏测出3颗灯珠烧开路。换后再修原故障。用点屏仪图像很好。问题自然在主板上了，于是查主板上有个电阻开路，因为无图纸也不好说是多大的阻值，从电路上分析是上拉电阻，上拉电压是3.3V换上10K电阻仍旧。

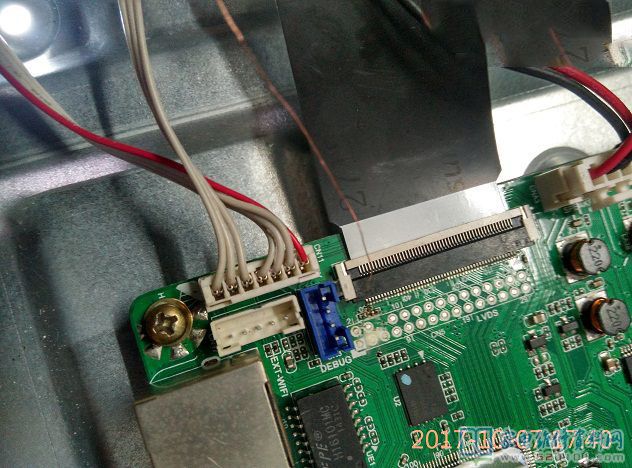

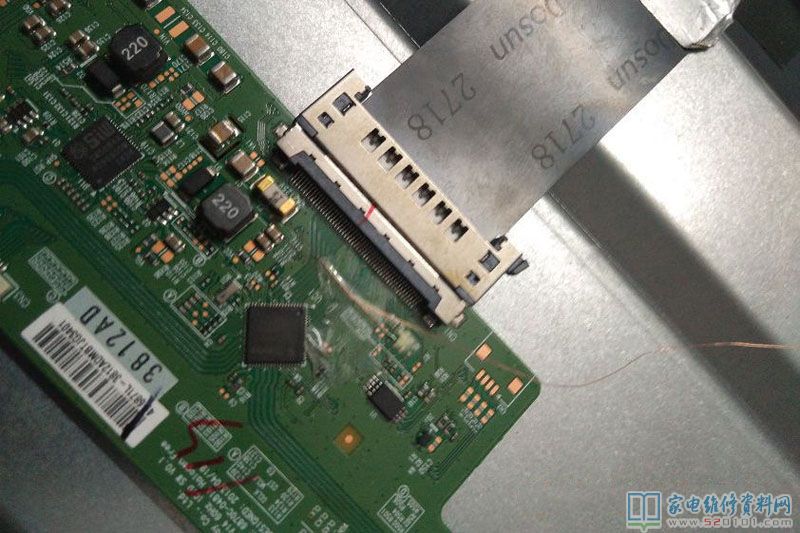

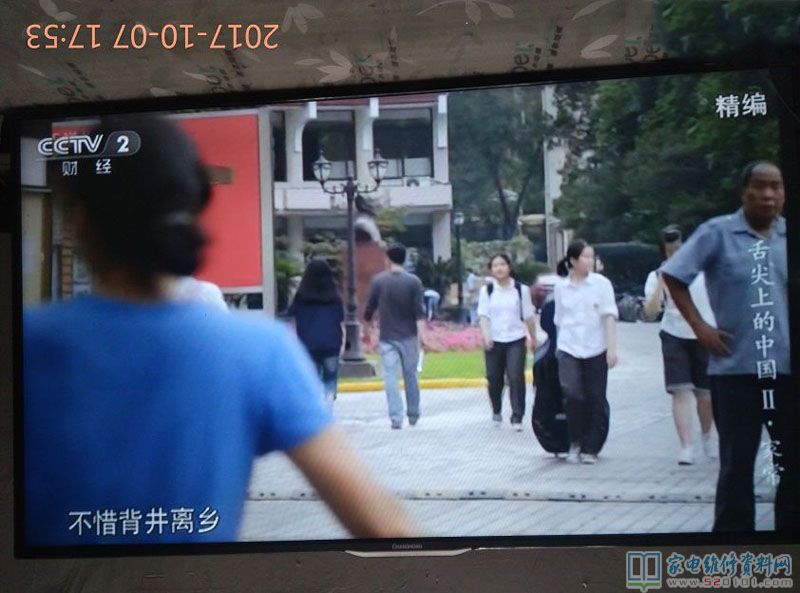

冷静心下来慢慢思考，为什么点屏正常呢？问题肯定在LVDS屏线上.之后查出LVDS屏线第45脚(屏ID识别)与逻辑板也烧断了。飞线后机器全部正常！在此把检修过程与大家分享，不足之处还请斧正！
