1.开关管击穿短路
开关管击穿短路有两种故障表现形式：(1)总电源开关接通瞬间，开关管击穿短路，同时有多种器件损坏；(2)电视机使用过程中开关管击穿短路，并伴有其它元器件损坏。
开关管击穿短路说明开关管的集电极电流超过了开关管最大允许电流。造成开关管电流急剧增加的原因，一是开关电源稳压电路和过流保护电路有故障，在开关电源负载发生变化时不能通过分流管对开关管基极电流进行分流，致使开关管集电极电流不受限制地增加，最后超过最大允许电流，从而导致开关管击穿短路；其二是整流滤波电路的滤波电容开路或容量严重不足，使整流滤波电路输出的直流电压中含有大量纹波电压成分，该纹波电压经R828加到VQ83的基极，相当于给VQ83基极加上幅度较大的正反馈电压。当总电源开关接通后，开关电源开始振荡，VQ83基极两路正反馈电压致使VQ83基极电流瞬间急剧上升，集电极电流达到并超过最大允许电流，在稳压电路和过流保护电路还来不及进入正常工作状态时，开关管就因电流过大而击穿了。
检修开关管击穿故障时，应根据故障出现部位，采用不同的检修方法。如果开关管击穿后，无其它元器件损坏，更换开关管后，开关电源处于待机状态时的输出电压和正常工作时的输出电压都正常，开关管的温度也正常，则说明原开关管有质量问题。由于开关管击穿过程中对VQ822的性能已造成不良影响，因此更换开关管的同时，还应更换VQ822。如果开关管更换之后，电路虽然能正常工作，但开关管的温度出现异常(温度很高)，这种情况说明开关管的集电极电流已超过正常工作状态时的电流。造成开关管集成极电流增加的原因，一是加电延迟电路工作不正常，二是开关电源输出端上的负载有局部短路，三是开关电源中开关变压器性能不良。

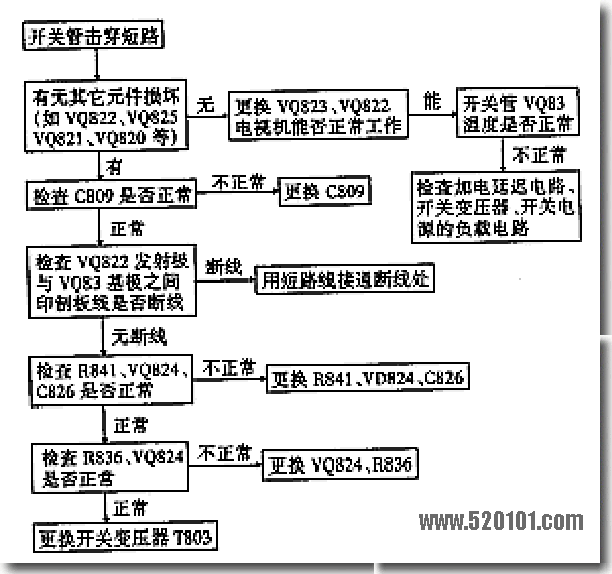

如果开关管击穿时，伴随着其它元件(如VQ822、VQ821、VQ820等)同时损坏，则故障在整流滤波电路或稳压电路。检修时首先检查电容C809是否开路或容量下降。如果C809正常，则检查稳压电路。检查稳压电路时，先查VQ822发射极与VQ83基极之间印制板线有无断线，如无断线，则检查为VQ822提供工作电压的负压整流滤波电路元件VD824、R841和C826。如果这部分电路正常，则再检查R836、VQ824、NQ826、VQ87。如果上述检查都正常，则故障在开关变压器T803。该故障检修程序见图1。
2.待机时，开关电源输出电压不正常
电视机处于待机状态时，开关电源115V输出端正常值约51V左右。待机时开关电源输出电压不正常，是指开关电源工作在待机状态时输出端电压高于65V以上或低于48V以下，但断开待机控制电路(VQ828)后，开关电源输出电压完全正常，电视机还能正常收看。
断开待机控制电路，开关电源输出电压正常，说明开关电源中由VQ87、NQ826、VQ824和VQ822组成的稳压电路完全正常。电视机处于待机状态时，稳压电路中的取样组件VQ87是停止工作的，115V输出端能保持约51V左右电压输出，完全是待机控制电路对开关电源振荡电路的控制，使振荡电路处于低频间歇振荡的结果。一旦对开关电源振荡电路进行控制的待机控制电路(由VQ828、VQ841、VQ842和VQ831组成)工作不正常，开关电源的输出电压也就不正常了。因此，电视机待机时，开关电源的输出电压不正常而断开VQ828后开关电源输出电压正常的故障原因一定是VQ828、VQ831、VQ841、VQ842组成的电路有故障。

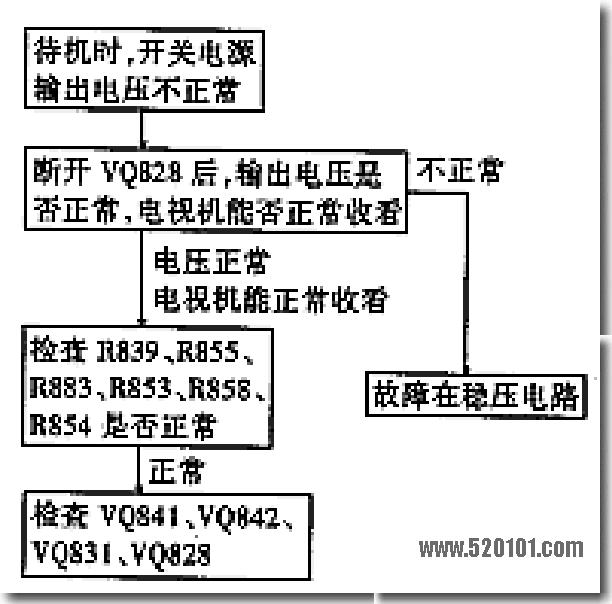

检修时，应首先检查VQ841、VQ842、VQ831的偏置电阻和集电极电阻。检查这些电阻阻值是否变大或开路，若这些电阻正常，则检查VQ841、VQ842、VQ831、VQ828。这一故障一般是这些三极管性能下降或击穿短路引起的。开关电源输出电压不正常检修程序如图2所示。
3.开关电源输出电压高于120V
开关电源输出电压高于120V，是指电视机处于待机和正常工作两种状态下，输出电压均高于120V。电视机处于待机状态时，稳压电路中的取样组件VQ87不工作，处于截止状态，待机控制电路通过NQ826、VQ824、VQ822控制开关电源振荡电路，使之处于低频间歇振荡状态，保证待机时开关电源输出电压为50V左右。在电视机由待机状态进入正常工作状态后，待机控制电路停止工作，进入截止状态，稳压电路中取样组件VQ87启动进入工作状态，此时，开关电源输出电压从50V上升到115V。开关电源在待机和正常工作两种状态下输出电压都高于120V，这种故障只有在以下两种情况下才会发生：(1)稳压电路中的取样组件VQ87和待机控制电路同时截止，没有进入工作状态；(2)VQ87和待机控制电路工作正常，由NQ826、VQ824、VQ822组成的电路有故障，不能将待机控制电路和取样组件VQ87的控制量传递到开关电源振荡电路。开关电源中的其它电路对开关管基极注入电流产生分流效应，只能导致开关电源输出电压低于正常值，不可能出现输出电压高于正常值的情况。因此，检修开关电源输出电压高于120V故障时，只检查稳压电路，用不着检查稳压电路以外的电路。图3为开关电源输出电压高于正常值检修程序。[Page]
4.待机时输出电压正常，正常工作后输出电压有所上升，但低于正常值

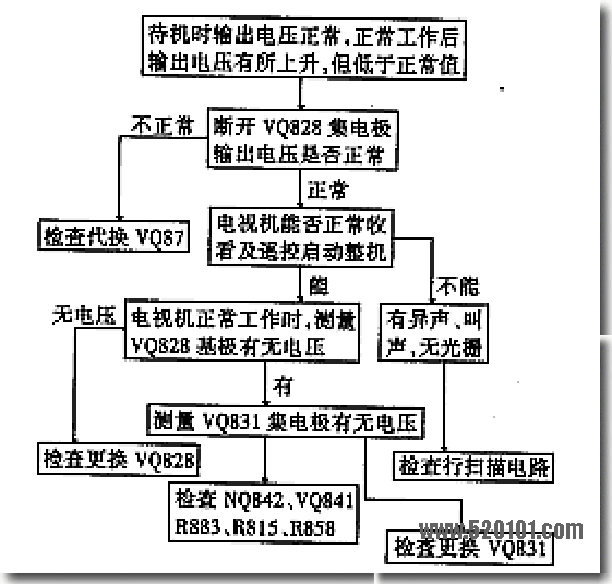

开关电源处于待机状态时，输出电压正常，说明开关电源稳压电路中，由NQ826、VQ824和VQ822组成的电路工作正常。这里之所以判定上述元件组成的电路工作正常，是因为待机控制电路对开关电源振荡电路的控制是通过这些元件组成的电路实现的。如果上述元件有故障，待机时开关电源的输出电压是不可能正常的。开关电源处于待机状态时，稳压电路中的取样组件VQ87截止没有进入工作状态，因此，待机状态下不能断定VQ87是否存在故障。要利用遥控器或本机键启动电视机，使电视机由待机状态进入正常工作状态，看开关电源的输出电压能不能达到正常值。正常工作时开关电源输出达不到正常值这一故障的原因是：(1)稳压电路取样组件VQ87存在故障；(2)待机控制电路没有由工作状态转入截止状态，也就是待机控制电路存在故障。检修这一故障时，首先断开VQ828集电极。如果断开VQ828集电极之后，开关电源输出电压仍然低于正常值，则故障在VQ87；如果输出电压达到正常值，并能使电视机正常收看，则故障在待机控制电路。图4为该故障检修程序。
5.开关电源输出电压低于45V

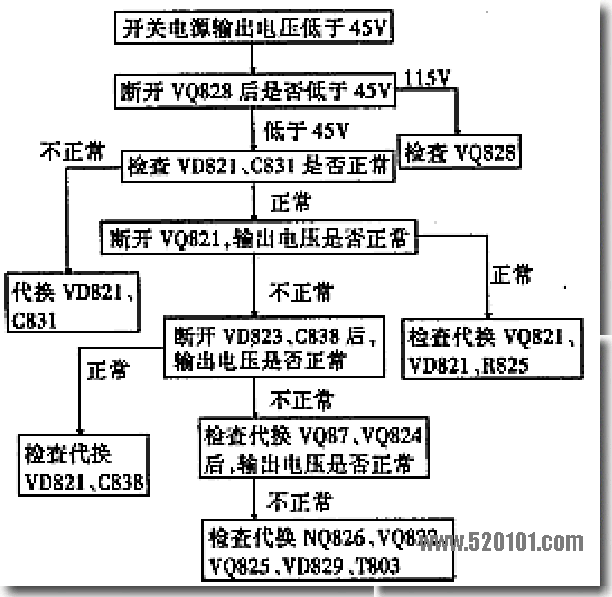

开关电源输出电压低于45V是指开关电源不仅在待机状态下低于45V，而且在断开待机控制电路VQ828之后，其输出电压仍然低于45V。VQ828断开后，实际待机控制电路已处于开路状态。待机控制电路处于开路状态时开关电源输出电压仍然低于45V这种故障现象与开关电源输出端的负载没有关系，只与开关电源115V整流滤波电路、稳压电路、过流保护电路、加电延迟电路、振荡电路有关。之所以得出上面的判断，是因为开关电源次级各组输出电压，除115V整流滤波电路外，其余各组电压的整流滤波电路均设置有熔断保险丝电阻。负载短路，不可能使开关电源输出电压降低。115V输出端到行扫描电路之间也设置有保险丝F803，如果115V电压输出端负载有短路故障，保险丝F801将首先熔断，这也不会导致输出电压降低。若行输出电路存在短路故障，过流保护电路将启动，电视机将自动回到待机状态，这更不会导致开关电源输出电压降低到低于45V。所以，检修开关电源输出电压低于45V故障时，不用检查行扫描电路、＋24.5V、＋18V、＋16V、＋10V整流滤波电路，只需检查115V整流滤波电路、开关电源的振荡电路、过流保护电路、稳压电路、加电延迟电路。该故障检修程序如图5所示。
6.开关电源带负载能力弱
待机和断开负载时，开关电源输出电压正常，接上负载后，开关电源输出电压低于115V，光栅出现几何失真，图像不稳定。电视机待机时，输出电压正常，说明由NQ826、VQ824、VQ822组成的电路工作正常。由于电视机待机时，行场扫描电路不工作，整机电流很小，恒流驱动电路不工作，对开关电源输出电压无明显影响。电视机由待机状态进入正常工作状态之后，稳压电路中取样组件VQ87和恒流驱动电路应当进入工作状态，待机控制电路应当进入截止状态。如果开关电源由待机状态进入正常工作状态之后，恒流驱动电路不能进入正常工作状态(仍然处于关闭状态)，待机控制电路不能进入截止状态而是处在工作状态，或取样组件存在故障，就会出现开关电源输出电压低于正常值115V现象。检修待机时开关电源输出电压正常，正常工作时输出电压低于正常值115V这一故障时，首先使电视机由待机状态进入正常工作状态，测量恒流驱动电路中C821上的电压(正常值约6.5V)，如果无电压，则检查ZP80，如果电压很低，则检查NQ829、VQ839。如果正常，则检查R822、VQ820是否正常，如果正常，则测量VQ828基极有无电压，如果无电压，则检查更换VQ87，如果有电压，则检查VQ841、VQ842、VQ831组成的待机控制电路以及R884、VDA29、NQ85。
7.总电源开关接通后，开关电源中出现异常响声

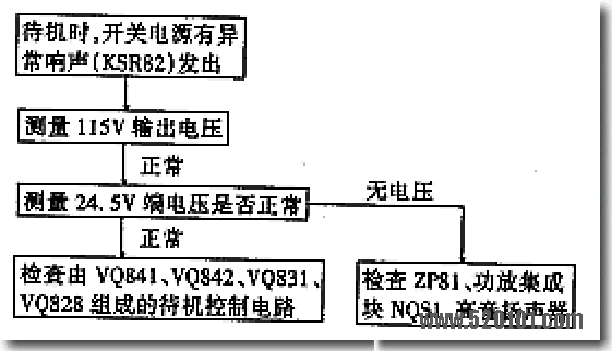

总电源开关接通后，开关电源中发出的异常响声是由继电器不断吸合和断开产生的。造成继电器KSR82不断吸合和断开的原因是待机控制电路和音频功放电路存在故障。如果电视机待机控制电路和音频功放电路无故障，总电源开关接通后，开关电源即进入待机工作状态。开关电源工作在待机状态时，开关电源振荡电路在待机控制电路的控制下工作在低频间歇振荡状态，开关管导通时间短，由R841、VD821、C826组成的整流滤波电路产生的负电压较低，此电压加到VQ837基极，不能使VQ837导通，继电器KSR82中的初级线圈无电流流过，继电器不能吸合，机内也不会发出继电器不断吸合断开响声。如果电视机待机控制电路和音频电路有故障，如待机控制电路开路或音频功放集成块击穿短路，ZP81开路导致开关电源＋24.5V端无电压输出，则会导致待机控制电路失去作用，开关电源振荡电路不再工作在低频间歇振荡状态，而是工作在连续振荡状态，这时开关电源的输出电压达到115V。开关电源输出电压虽然达到115V，但由于电视机控制系统电路没有由待机状态进入正常工作状态，行扫描电路不工作，整机电路从开关电源取得的电流较低，开关管导通时间仍达不到正常值，由R841、VD821、C826组成的整流滤波电路产生的负电压仍不能保证VQ837始终处于导通状态，而只是在脉冲峰值时导通，这就是为什么继电器KSR82呈现不断吸合断开的原因。检修待机开关电源中有异常响声这一故障时，首先测量开关电源的输出电压，如果为115V，则检查24.5V端有无电压，如果无电压，则检查ZP81、伴音功放和高音扬声器，如果有24.5V电压，则检查待机控制电路。图6为该故障检修程序。[Page]
8.正常工作时，开关电源中出现异常叫声
开关电源中出现异常叫声，有两种故障表现形式：其一是开关电源有异常叫声时其输出电压低于正常值，图像也不稳定；其二是开关电源中出现异常叫声时其输出电压稳定，图像正常。
第一种故障的原因是加电延迟电路有故障。但是，这种故障不是VQ821不良引起的。一般来说，是决定VQ821导通状态时间的元件R810、C833不正常造成的。检修时，应检查替换C833、R810。对于开箱不合格的电视机来说，该故障通常是C833或R810装错引起的；对于旧机器来说，则是R810阻值变大引起的。
第二种故障的原因是开关变压器中出现振铃。在这种情况下，应首先检查L827有无虚焊，若无虚焊，则检查替换C841、C842。如果更换C841、C842后，故障仍没有排除，则检查更换开关变压器T803。
9.更换频道或亮度增大时，光栅不稳定
电视机在收看过程中，若亮度处于中等亮度状态，光栅和图像很很定(即电视机能正常收看)，但当更换频道或亮度增大时，光栅便出现不稳定现象。此时，测量开关电源110V输出电压，发现输出端电压在更换频道瞬间或亮度增大后，低于110V，并且电压随光栅亮度变化而变化。

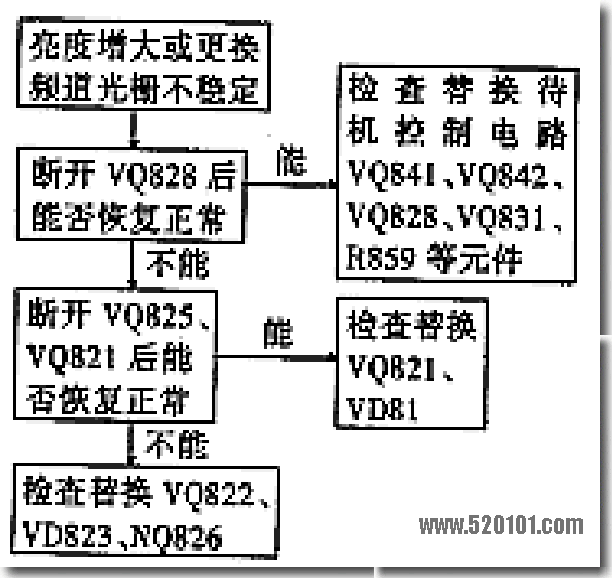

开关电源不能为负载提供所需电流是更换频道瞬间或亮度增大后光栅不稳定的原因。检修时，应检查对开关管造成分流作用的各部分电路。这些电路包括过流保护电路、加电延迟电路、超低压限制电路、待机控制电路和稳压电路。图7为该故障检修程序。
