本人是业余爱好者,从没修过液晶电视,家里电视坏了。售后修太贵换屏几千。找了2个维修的说不一定修好尺寸太大也不好拉去修。抱着修好了就用,坏了就扔的心态,想自己鼓捣鼓捣,以为哪个板子坏了某宝买一块换上,花钱咨

      本人是业余爱好者,从没修过液晶电视,家里电视坏了。售后修太贵换屏几千。找了2个维修的说不一定修好尺寸太大也不好拉去修。抱着修好了就用,坏了就扔的心态,想自己鼓捣鼓捣,以为哪个板子坏了某宝买一块换上,花钱咨询了某宝一个修电源板的说测量的电压正常,后来借了一个LED测试仪测试下4组背光,3组电压268V,另一组电压没有变化还是表的初始电压,说明这组背光LED断路了。

     咨询了TB卖灯条的卖家此屏为夏普60寸屏4组6根两种灯条,我一边买了2组3根分别是4341TP 4342TP,顺便买了个LED测试仪和拆屏工具自己开拆,没有想象的难拆,就是螺丝很多,拆下螺丝拿下压条吸盘一吸就拿下。测试右边灯条4342坏一个LED灯泡其他还好,换上一根测试都正常发光,重新装好电视开机正常电量测试一会没有问题,又挂墙上了,把一些拆机分享给大家有用之处拿去不谢。

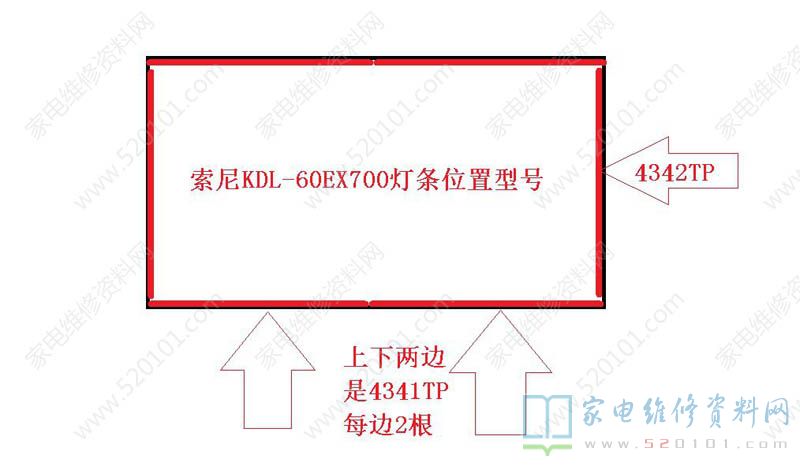

下面是灯条位置和型号我画了一个草图红色为灯条

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第1张

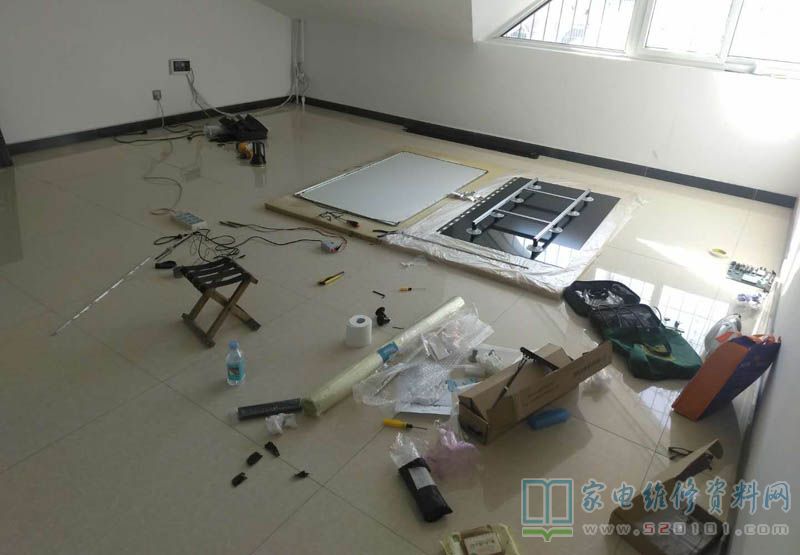

阁楼宽敞地面擦拭干净准备开拆

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第2张

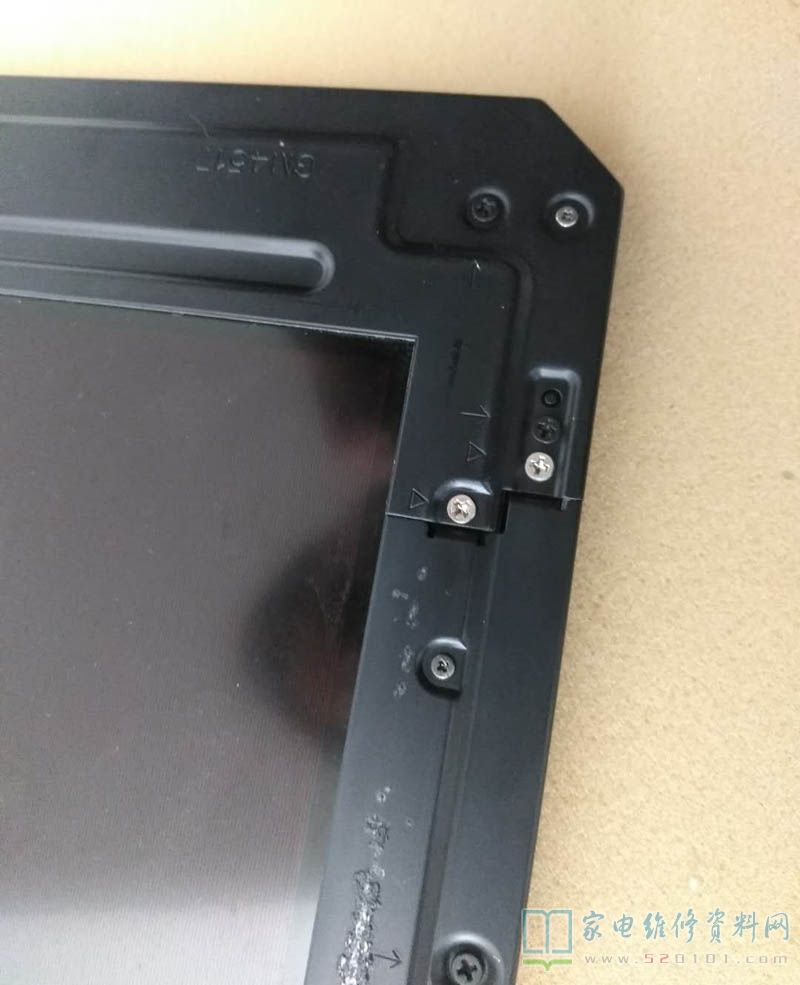

很多螺丝

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第3张

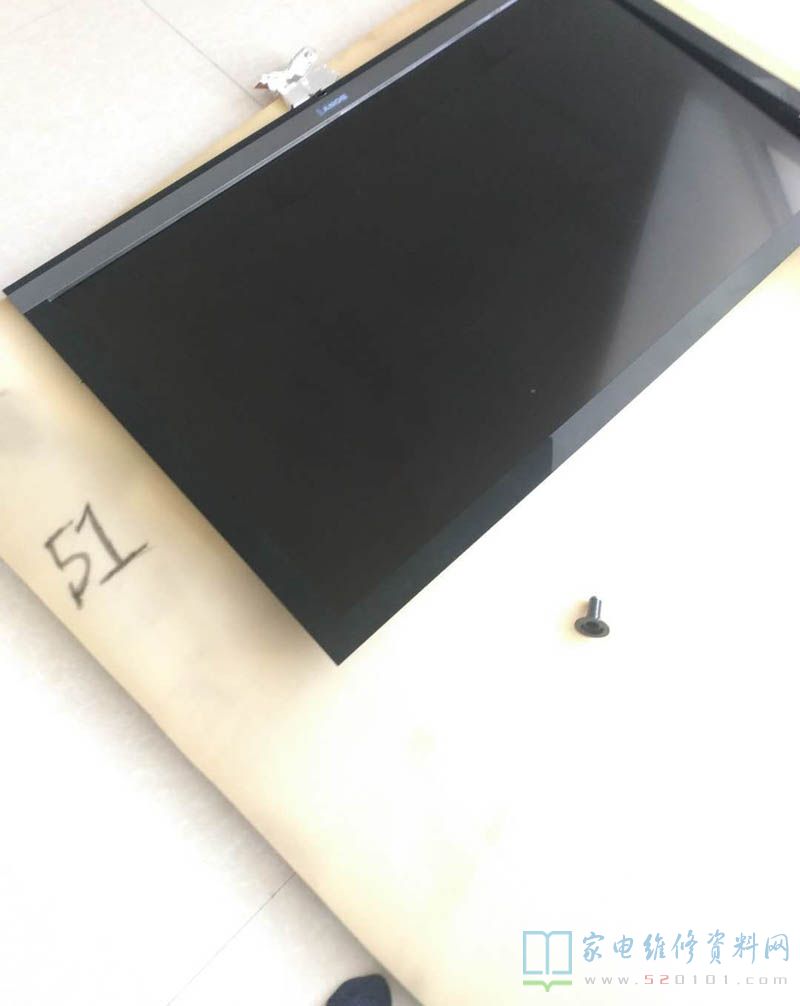

拆开了

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第4张

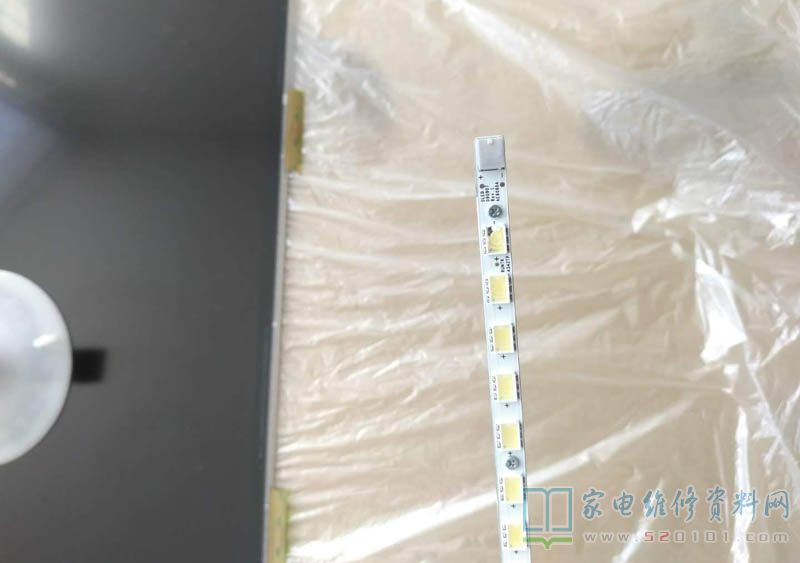

就是这个灯条的第一个LED烧了

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第5张

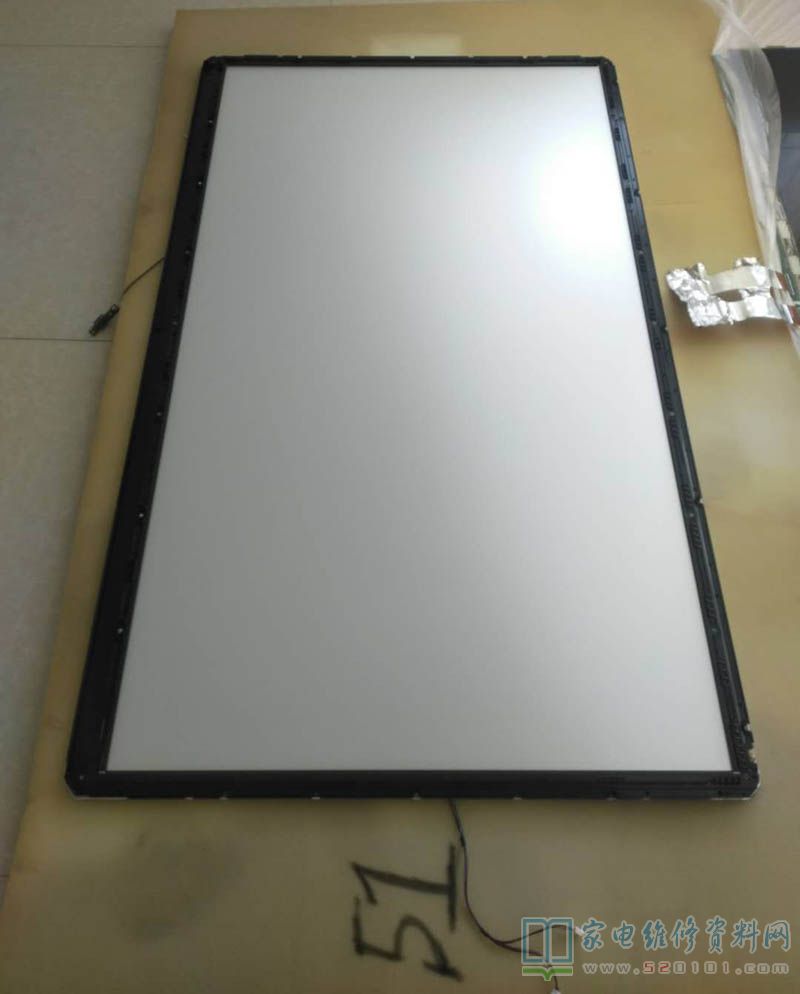

这是拿下液晶面板

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第6张

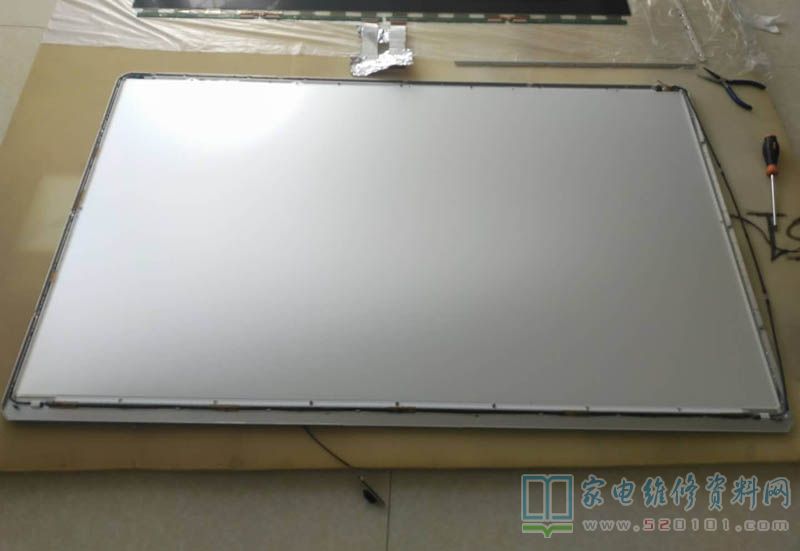

换上灯条开装

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第7张

开机出现声音和画面

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第8张

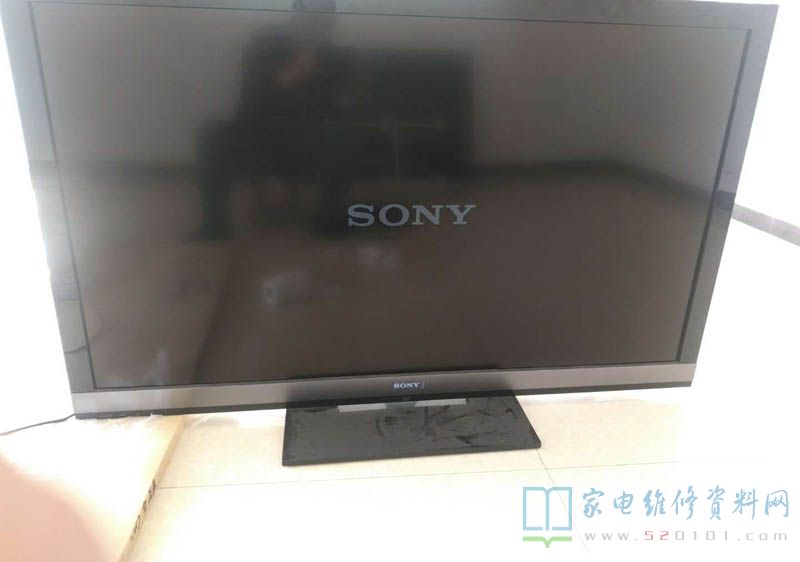

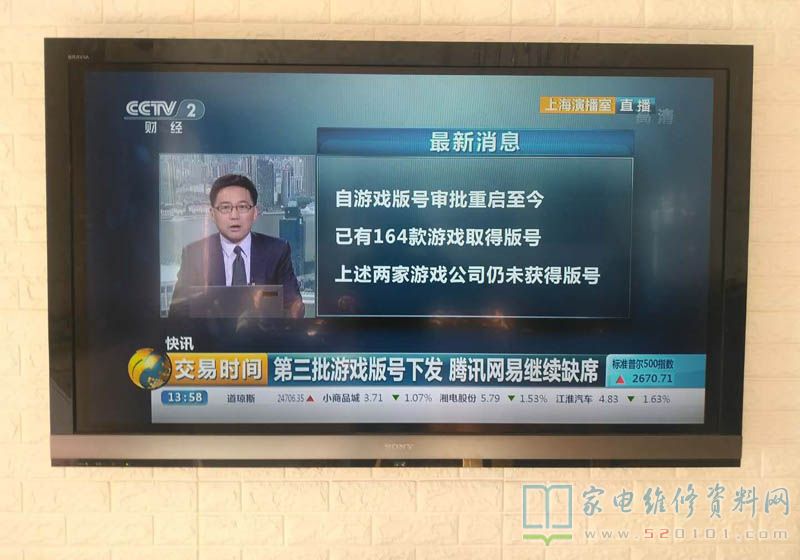

挂上墙又复活了

索尼KDL-60EX700液晶电视拆机换背光灯条的过程 第9张
