索尼KDL-46EX650液晶电视图像拖尾的故障维修

2022-11-10 19:02:07  阅读 248 次 评论 0 条
摘要:

接修一台索尼KDL-46EX650液晶彩电,屏幕显示的菜单字符很正常,静止或变化缓慢的图像也是正常的,但如果图像有稍快一点的移动,则在这个图像后面会有一连串拖尾。根据故障现象分析,问题应该在逻辑板或屏体。

      接修一台索尼KDL-46EX650液晶彩电,屏幕显示的菜单字符很正常,静止或变化缓慢的图像也是正常的,但如果图像有稍快一点的移动,则在这个图像后面会有一连串拖尾。根据故障现象分析,问题应该在逻辑板或屏体。

索尼KDL-46EX650液晶电视图像拖尾的故障维修 第1张

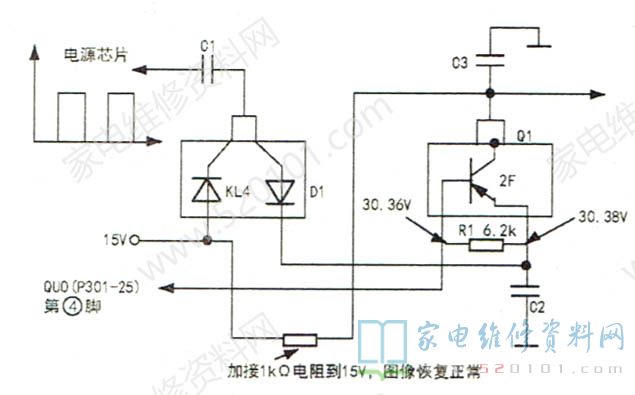

     先检查逻辑板的各有关电压,该线路板上标有各电压的测试点:2.5V、3.3V、12V、15V,以及VGON(屏体场效应管开启电压)25V、VGOFF-6V(屏体场效应管关断电压)和VCMO 6V(屏体参考电压),通过测量结果都正常,逻辑板上有很多体积比较大的贴片电容,这些电容大多是各种电压的滤波电容,在进行电压测量时发现有一个电容上电压达30V,一般逻辑板上没有这么高的电压,按实物画出有关电路如图1所示(元件编号是自加的),可以看出C1和D1组成一个倍压整流电路,电源芯片的输出脉冲经倍压整流在C2上形成一个30V直流电压,Q1是一个PNP的三极管,其b极由逻辑板大芯片(芯片,上仅有P301-25字样④脚控制,如果④脚为低电平,Q1导通C3上可以输出电压,电视机工作时测Q1的b极也是30V,c极0V ,说明大芯片并未发出让Q1导通的信号,逻辑板电路已经全部工作,可这部分电路并未工作,故障是否由于C3这一端缺了个电压引起?C2点电压较高且用倍压得到,可以估计该电压输出电流不大,因为不知道C3端正常电压应该是多少,用一个可调稳压电源串联一个1k电阻接到C3端,边升高电压边观察屏幕反应,当电压调到3V时,拖尾现象有所改善,说明故障和此电压有关,继续升高电压到10V时拖尾现象已完全消失。从逻辑板15V电压接1k电阻到C3端图像全部正常,故障排除。
