创维22LEATV液晶电视背光一闪即灭的故障维修

2022-11-10 18:54:32  阅读 200 次 评论 0 条
摘要:

接修一台创维22LEATV液晶彩电,该机属8TT6机芯,是小屏幕机,外接12V/5A电源适配器。首先在主板上测量外接适配器插座送过来的12V电压,待机时12.3V,背光闪亮瞬间稍有下降但幅度很小(约0.2

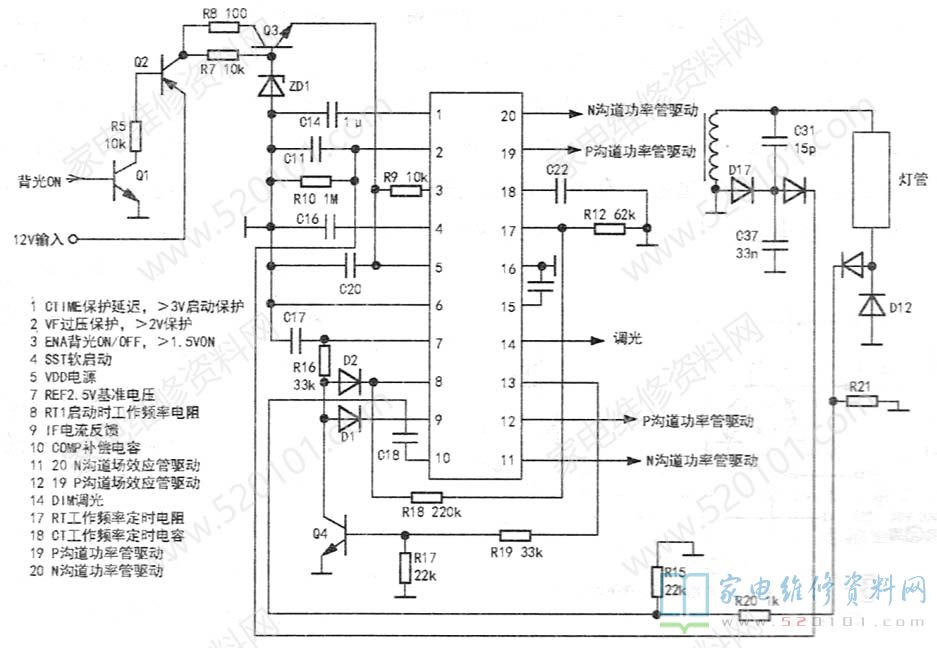

      接修一台创维22LEATV液晶彩电,该机属8TT6机芯,是小屏幕机,外接12V/5A电源适配器。首先在主板上测量外接适配器插座送过来的12V电压,待机时12.3V,背光闪亮瞬间稍有下降但幅度很小(约0.2V),认为电源正常(由此走弯路),于是便集中精力检查背光板。该机背光驱动采用的芯片是OZ960SN,一般说背光一闪即灭是芯片进入保护状态了,和本故障有关的引脚是②脚VF、⑨脚IF、③脚ON/OFF和①脚延迟保护(如图1所示)。

创维22LEATV液晶电视背光一闪即灭的故障维修 第1张

      测背光熄灭后③脚电压4V、电源⑤脚5V都正常,由于背光亮的时间很短,无法测量VF和IF的电压。试在①脚和地接一个1k电阻,就是常说的去保护,开机故障依旧。

      仔细观察故障现象发现背光亮的时间极短(<1s),而且闪亮时屏幕亮度是均匀的,由此判断如此短的时间①脚的电压还没有达到保护启动点,应该不存在过压或过流,背光灯管和高压线圈等都应完好。
      维修失去方向,索性拔掉灯管插头,拆下背光板仔细研究,给背光板外接12V电源,再给背光ON/OFF接一个10k电阻到12V,从外接12V电源的电流表可以看出背光板工作了1s后停止工作了,监测芯片①脚电压(要用数字万用表,指针表内阻太低),上电发现这时①脚电压有一个,上升过程,到3V时芯片停止工作这是没接灯管时芯片正常的启动保护过程。
      接上灯管后,背光灯正常发光不再熄灭了,看来问题还是在电源上,但是前面测过适配器到主板上的12V似乎正常,观察主板到背光板的12V供电是用插头插座连接的,因为背光板工作电流很大(约3A~4A),使用日久插座插头可能有接触不良现象,于是把输出线插头剪掉后直接焊接在线路板上,再开机背光正常工作,更换一副新的插头和插座后故障排除。
