索尼KDL-46EX520液晶电视自动关机的故障维修

2022-10-17 19:01:35  阅读 152 次 评论 0 条
摘要:

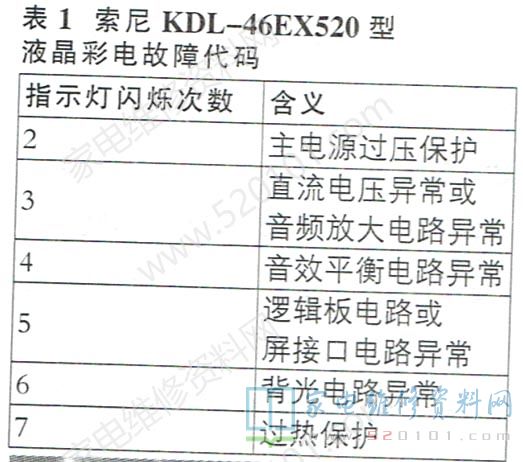

接修一台索尼KDL-46EX520型液晶彩电,故障表现为开机后出现索尼LOGO及开机音乐,随后自动关机并重新启动,重复几次后背光不亮,指示灯闪烁8次。该机指示灯闪烁的含义(即故障代码)见表1。

      接修一台索尼KDL-46EX520型液晶彩电,故障表现为开机后出现索尼LOGO及开机音乐,随后自动关机并重新启动,重复几次后背光不亮,指示灯闪烁8次。该机指示灯闪烁的含义(即故障代码)见表1。

索尼KDL-46EX520液晶电视自动关机的故障维修 第1张

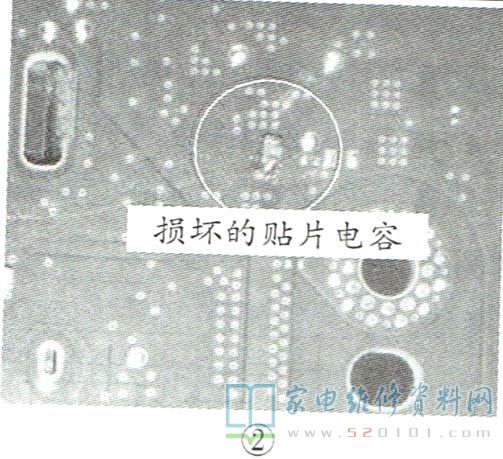

      指示灯闪烁8次并无含义对应。凭经验先测主板上的各组供电,如图1所示,发现IC6002外围储能电感(标注为“2R2”)一端的电压只有0.12V,此处正常电压应为 5V。关机后测量该端对地阻值为3.1Ω,明显异常;取下电感再测,阻值仍然很小,确定为5V负载直流'短路。顺着线路检测,发现图2中的贴片电容短路。将其换新后试机,故障排除。

索尼KDL-46EX520液晶电视自动关机的故障维修 第2张

索尼KDL-46EX520液晶电视自动关机的故障维修 第3张
