康佳LED32F360C液晶电视开机三无的故障维修

2022-10-17 19:09:49  阅读 136 次 评论 0 条
摘要:

接修一台康佳LED32F360C型液晶电视,上电后电源指示灯不亮,不开机。拆开机壳,目测电源三合一板(板号TP.VST69D.PB765)上无明显异常损坏的元件。在路检测,发现保险丝FB1(3.15A/2

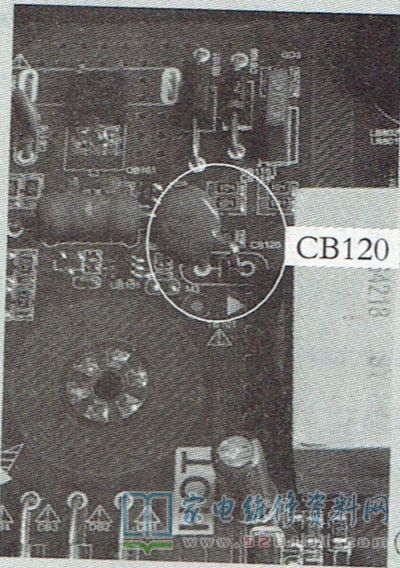

      接修一台康佳LED32F360C型液晶电视,上电后电源指示灯不亮,不开机。拆开机壳,目测电源三合一板(板号TP.VST69D.PB765)上无明显异常损坏的元件。在路检测,发现保险丝FB1(3.15A/250V)巴熔断,主滤波电容EB1两端正、反向阻值约为900Ω,明显异常。取下整流二极管DB1~DB4( H69XX )及开关管QB101(1K5P65W)检测,均正常。接下来检查尖峰电压吸收电路,发现高压吸收电容CB120( 472/1kV )短路,如图1所示。换新CB120和保险丝后,再用万用表电阻挡测主滤波电容EB1两端正、反向阻值恢复正常。通电试机,电源指示灯亮,按下“待机”键,光栅出现,图像、伴音均正常,故障排除。

康佳LED32F360C液晶电视开机三无的故障维修 第1张
