接修一台LCD-60LX540A型液晶彩电，开机后左侧约1/4区城的背光亮度正常，右侧约1/4区城背光亮度偏暗。背光亮度低的原因主要是背光灯条不良(屏内)或者背光灯供电电压偏低。开机检查背光灯条插座(CN7004)，发现该机背光灯由4组独立的电路供电。从左到右测得CN7004各脚电压如下:①脚97.8V，②脚0.7V，③脚98.2V，④脚0.6V，⑤脚97.9V，⑥脚0.7V，⑦脚102.5V，⑧脚0.7V。从线路分析可知:⑦脚对应的屏幕左侧背光亮度正常的那组灯条，而①、③、⑤脚则是对应背光偏暗的三组灯条。为确认该机的故障点试着将⑦、⑧脚的灯条连接线分别与①、②脚③、④脚，⑤、⑥脚的连接线对调，试机发现后3组灯亮度正常，据此判断背光灯条正常，故障点在背光供电电路上。

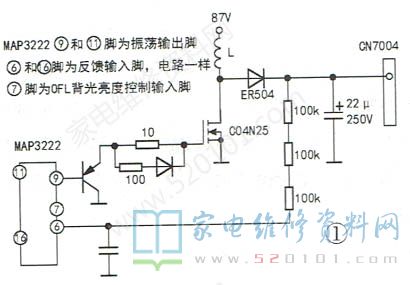

该机四组背光供电分别由U7201和U7202(MAP3222)产生振荡脉冲，分别驱动四只场效应管Q7202、Q7204、Q7206、Q7208(CO4N25)，并在L7201~17204绕组中产生交流脉冲，经D7201~D7214整流，在滤波电容C7230~C7233上产生四组灯条的供电电压，如图1所示(图中只画了其中一路)。
引起三组电压偏低的原因可能是反馈电路中100k的电阻或MAP3222的⑥脚和⑥脚内部不良。检查三组反馈电路中的三只100k电阻，正常，清除该电阻下的红胶，故障依旧。更换U7201及U7202后通电，测得CN7004的①、③、5、⑦脚的电压均升到118V左右，背光亮度正常。
该机U7201和U7202的背光灯亮度控制(OFL)输入端⑦脚均与主板的OFL控制电压端相连，当U7201和U7202中任何一块不良时，均会影响OFL电压。本例中两块IC均损坏，从而使得CN7004的⑤脚的电压低于⑦脚电压(⑤脚和⑦脚共用一个振荡IC)。
