夏普LCD-40G100A液晶电视图像错位的故障维修

      接修一台夏普LCD-40G100A型液晶彩电，开机后，图像左右错位，如图1所示。查询资料，有的说逻辑板坏了，有的说逻辑板上的存储器24C64数据错误。因为笔者手头正好有一台同型号的机器。

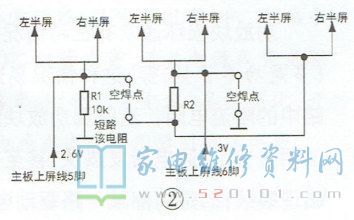

      代换逻辑板后，图像恢复正常，由此确认逻辑板有问题。代换24C64存储器，故障依旧。一同行称:短路逻辑板上屏线接口电路中的电阻R1即可，相关电路如图2所示。上电测得R1上端对地电压为2.6V，应该属于高电平。短路该电阻，即将此端变为低电平。担心直接短路会损坏其他电路，先试用1k电阻并联在R1上，没有效果。于是逐渐减小并联电阻的阻值，当减至150Ω时，图像恢复正常，这时候R1上端电压为0.9V，通过新增电阻的电流为6mA。长时间试机，图像一直正常。

      为何会出此故障短路该电阻后又怎么会恢复正常，二个电阻旁边还有二组空的焊点，是否移动哪个电阻的位置也可以解决问题?请高手指点。
