用降温法修复索尼KLV-32BX300液晶电视图像抖动的故障

       一台索尼KLV-32BX300型液晶电视，因为屏幕(三星屏)老化，下半屏图像上下抖动且有重影。采用半屏工作法处理后(即在逻辑板.上割断供给右半屏的CKV1~CKV3， CKVB1 ~CKVB3信号)，使左半屏的Y轴单独工作，图像基本正常。用了大半年后，冷机开机图像正常，约十分钟后图像上有重影，且重影部分彩色偏绿、偏紫。

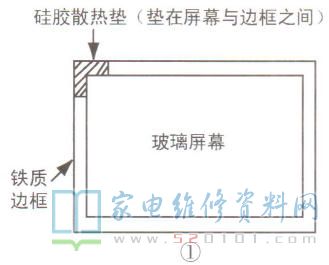

       由于老化的屏幕已经过半屏工作法救急了，估计左半屏的Y轴线路单独工作负载过大，也已经老化。为了找出故障点，冷机开机后，用吹风机加热左半屏边沿，当加热到左上角时故障出现，怀疑屏幕左上角的ITO线路有断裂、接触不良现象，热态时接触电阻增大而出现故障。为了验证怀疑是否正确，在故障出现时，用精密电子清洁剂对故障点喷一下，图像迅速恢复正常，说明怀疑正确。能不能用降温法使其接触良好而显示正常呢?拆下屏幕的铁质边框，在故障点对应的屏幕玻璃上放上硅胶散热垫，如图1所示，利用硅胶散热垫及铁质边框散热。

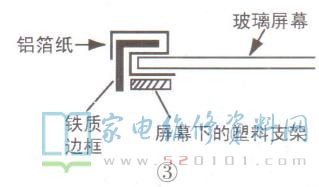

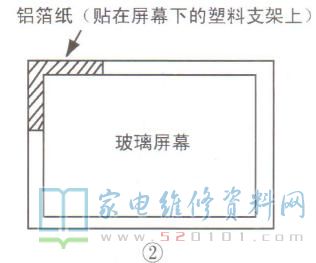

       装机试验，工作二十多分钟后故障出现。开机后触摸屏幕，感到屏幕发热较快，判断其原因是冷阴极背光灯管发热大。接下来购回LED灯条及恒流板，将其背光改为LED。上电试验，这次是工作四十多分钟后故障出现。为了进一步降低故障点的温度，笔者在屏幕下的塑料支架.上贴上铝箔，如图2所示，并将铝箔小心绕过屏幕伸到边框外，如图3所示。通电试机，连续开机几小时故障未出现，达到了维修预期。
