TCL L24F11型液晶电视,主芯片U001型号为MT8223LFMU,程序控制存储器U002型号为25Q32BVS1G，用户存储器U003型号为24C32WP。电源板输出5Vsb和12Vsb电压(待机时12V电压升至14V).。
一、DC-DC电路分析

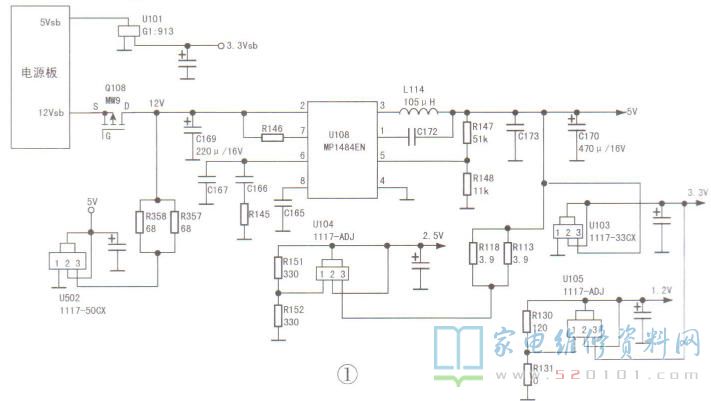

3.3Vsb电压的形成电路如图1所示，通电后5Vsb电压经U101稳压产生3.3Vsb供CPU。5V电压的形成由U108(MP1484EN)及外围元件完成,通电后P沟道场效应管Q108导通,漏极输出12V电压加到U108②脚，另一端通过电阻R146加到U108的使能端⑦脚,U108内部电路起振，从③脚(即储能电感L114的左端)输出幅度约为11Vp-p、周期为3pus的脉冲,如图2所示。
U108内部的续流管对脉冲整流，在滤波电容C170两端产生5V直流电压。MP1484EN引脚功能:①脚为场效应管驱动栅极输入端,外接升压电容。②脚为供电输入端。③脚为功率开关输出端，外接储能电感与升压电容。④脚为接地端。⑤脚为反馈输入端,内部电路根据此反馈电压调节输出电压值。⑥脚为补偿端。⑦脚为使能端,即开/关控制端。⑧脚为软启动控制端,外接电容,电容容量决定软启动时间长短。
3.3V电压形成电路由U103 (1117-33CX)及其外围元件组成。5V电压加在U103③脚,②脚稳压输出3.3V直流电压,供给存储器U002、U003。
2.5V电压由U104(1117-ADJ)及其外围元件组成,5V电压通过限流电阻R118(3.9Ω).R113(3.9Ω)后加到U104③脚,②脚稳压输出2.5V直流电压,供给DDR存储器。
1.2V电压形成电路由U105(1117-ADJI及其外围元件组成,3.3V电压加到U105③脚，②脚输出1.2V直流电压,给内核供电。
5V射频用电压形成电路由U502 (1117-50DX)及其外围元件组成,12V电压通过限流电阻R358 (68Ω).R357(68Ω) 后加到U502③脚,其②脚稳压输出5V电压,供给高频头等电路。
二、故障检修实例
一台TCL L24F11型液晶电视，上电后红指示灯亮,不开机。
分析检修:该机只有一个红色指示灯,待机时亮,开机后熄灭。测5Vsb.3Vsb、5V、3.3V电压均正常,但2.5V电压只有1V,明显偏低,导致系统对DDR电路检测失败。代换U104后试机，故障依旧。检查U104外围电路,发现取样电阻R151开路。将其换新后试机，故障排除。
