三星A288不发射

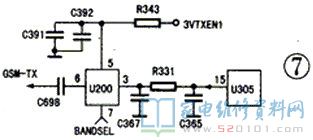

 拆机，用稳压源输出3V电压，给U200MOKUAI (TXVCO)的5脚加电，将其7脚接地。参照图7用频谱仪检测U200的6脚，有正常的GSM频段信号输出，由此判断U200自身正常，加电实际，拨打112同时，用示波器观测U200的5脚，有供电脉冲波形，但其幅度只有1.2V左右，数码其供电异常。仔细检查后更换C391电容，U200供电恢复正常，开机后能拨打电话，故障排除。
    小结：手机的发射电路采用锁相环上变频方式,此例中，发射VCO部件由于供电异常而不能工作，造成无法发射故障。
