海信LED55T36X3D液晶电视指示红灯亮不开机的故障维修

2022-11-19 04:42:49  阅读 246 次 评论 0 条
摘要:

接修一台海信LED55T36X3D液晶电视,故障表现为红灯亮不开机,拆机检查电源板5v供电正常,按开关,遥控无反应,判断主板有问题,查N87(5脚小贴片标注QDN)三脚输入4.6v五脚输出0v,查资料发现

      接修一台海信LED55T36X3D液晶电视,故障表现为红灯亮不开机,拆机检查电源板5v供电正常,按开关,遥控无反应,判断主板有问题,查N87(5脚小贴片标注QDN)三脚输入4.6v五脚输出0v,查资料发现N87完整型号是TLV70033DDCR,是一个5v转3.3v稳压芯片。根据电路分析发现N9是一个3端稳压IC空位没焊接配件但是与N87是并联的,于是把N87拆了找一个AMS1117-3.3装上,试机一切正常。

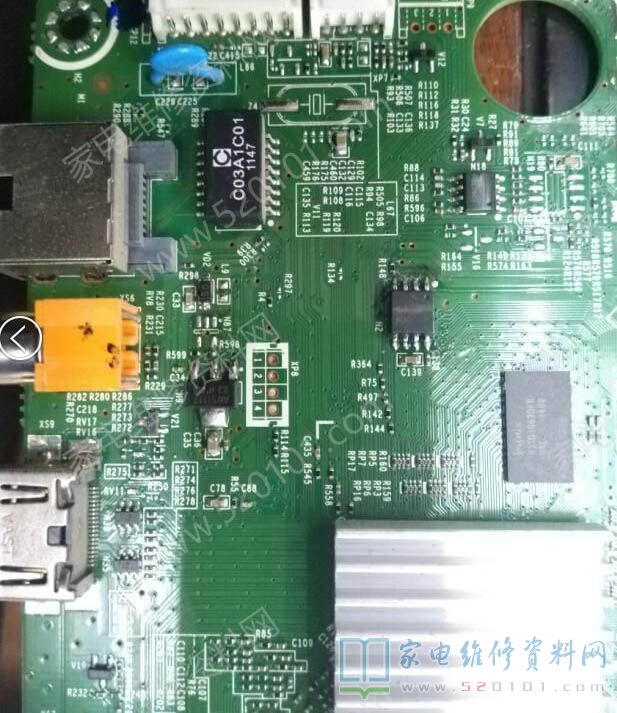

海信LED55T36X3D液晶电视指示红灯亮不开机的故障维修 第1张
