先锋LCD-42S50液晶电视不开机的故障维修

2022-12-31 19:20:27  阅读 224 次 评论 0 条
摘要:

接修一台先锋LCD-42S50型液晶电视机,上电后待机指示灯亮,不开机。拆开机壳,上电测得电源板(板号:T64B002.00)输出的5V、12.2V、24V等电压均正常,插座CNM801的③脚(ON/OF

      接修一台先锋LCD-42S50型液晶电视机,上电后待机指示灯亮,不开机。拆开机壳,上电测得电源板(板号:T64B002.00)输出的5V、12.2V、24V等电压均正常,插座CNM801的③脚(ON/OFF)电压为4.8V,说明CPU已输出开机指令,电源板工作正常,问题应出在主板(板号:T.MS6M48.10B上)。

先锋LCD-42S50液晶电视不开机的故障维修 第1张

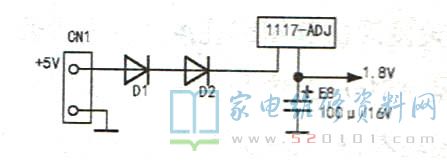

      按下待机键,CNM801 的③脚电压依旧为4.8V,这说明CPU不能输出待机指令,由此可判断CPU的工作电压或工作条件(供电、复位、晶振等)不正常。测量主板上给CPU供电的三端稳压块的输入、输出电压,发现U5(1117-ADJ )输入、输出电压均为0.8V,明显不正常。断电,用万用表电阻挡测U5的引脚间阻值均很小,判断已击穿损坏。依旧不开机,且U5输入端电压仍为0.8V。检测U5的供电电路,如图1所示,二极管D2(M7)正极电压为4.8V,二极管D1(M7)正极5V供电正常,由此可判断D2内阻增大。更换D2后通电,U5输入端电压为4.6V,输出端电压为1.8V ,均正常。此时电源板上只有待机电压5V输出,,按下待机键,红灯熄灭、蓝灯亮,屏上出现光栅;输入AV信号,图像、伴音均正常。
