创维32L01HM液晶电视开机三无的故障维修

2022-12-31 19:16:11  阅读 128 次 评论 0 条
摘要:

接修一台创维32L01HM型液晶电视,故障表现为开机三无。打开电视后盖,目测12V、24V输出电容,未发现冒顶、鼓包现像;上电开机,测量电源板输出的5V电压为2.3V,12V、24V电压都为0v,显然都不正常。

      接修一台创维32L01HM型液晶电视,故障表现为开机三无。打开电视后盖,目测12V、24V输出电容,未发现冒顶、鼓包现像;上电开机,测量电源板输出的5V电压为2.3V,12V、24V电压都为0v,显然都不正常。把电源板从机器上取下来,通电,再次测量5V输出电压有正常的5V。拔掉电源线,找一只10k电阻把5V和ON/OF连接焊好,再次上电开机,用电压挡测量5V、12V、24V和PFC的380V都正常,难道是主板坏了?

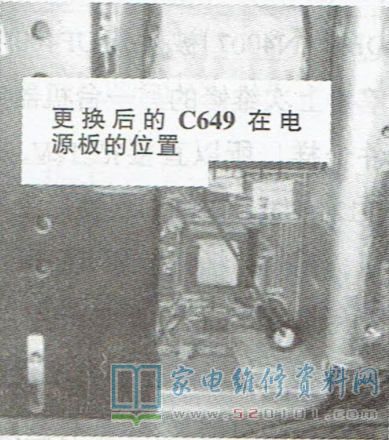

      把电源板装机,连接好各个排插线,上电开机,还是三无。用电压挡再次测量电源板的各个输出电压,与以前测量的数值一样, 于是对主板12V、24V、5V输入端检测,没发现短路现象,怀疑故障在电源板上,有可能有变质的电容还没发现。由于测量的电压结果表现与电容失容的现象相似,再次重点检查电源板。用螺丝刀取下电源板上的盖板散热片,电源板上的所有元件显现出来,仔细观察,发现5V电容C649(680uF/10V)有轻微冒顶鼓包(见图1),于是找一只1000uF/16V的电容更换后上电开机,背光亮,插上信源,图、声正常,故障排除。

创维32L01HM液晶电视开机三无的故障维修 第1张

      编者注:此故障因5V电源带载能力差,导致控制系统无法进入正常状态,从而导致整机不工作,其原因是5V的滤波电容失效引起。滤波电容处于散热盖板下,导致发热膨胀,使外包装开裂,这是结构设计的不足,维修开关电源要注意开关电源输出端的滤波电容。
