夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程

2022-12-31 22:23:07  阅读 178 次 评论 0 条
摘要:

接修一台夏普LCD-55SU560A,保修期内灰屏,官方售后宣判死刑,由于无同样电视在售,给用户免费换了个海尔65寸的,连坏电视都不要了,扔在用户家,后来碰到我,说送我了,拉回维修部。开盖一看,三星16Y屏,心

       接修一台夏普LCD-55SU560A,保修期内灰屏,官方售后宣判死刑,由于无同样电视在售,给用户免费换了个海尔65寸的,连坏电视都不要了,扔在用户家,后来碰到我,说送我了,拉回维修部。开盖一看,三星16Y屏,心凉凉,估计只能阉割试下了,搞出来也不是完美的。
       由于左右边板相连未采用扣件,而是直接压接的,断左右试机犯了难,碰运气啰!先处理副边板,未割铜箔,加热挑起模块部分电极线(挑哪里?多少根?就不说了,到处都能查到),还是灰屏,关键点电压还是没有,又挑起主边板部分电极线,涛声依旧,这时两边都挑起了,VGH、VGL等还是没有,一激灵,这个灰屏不会是逻辑板坏了,跟玻璃无关吧?一阵后悔,应该先在开机瞬间测量下VGH等电压的,如是保护应该有电压跳变一下的,下意识认为这个16Y屏玻璃很会坏的,没去想逻辑板故障,不过貌似影响不大,因为对于我来说,不管是玻璃问题还是逻辑板问题,都不是容易处理的,怀疑主芯片出问题,可是凭我的技术修复此板可能性不大,再说两边的电极线都挑了(这个不是问题,挑断的部分折一下能焊好),干脆来个大手术-换边板。

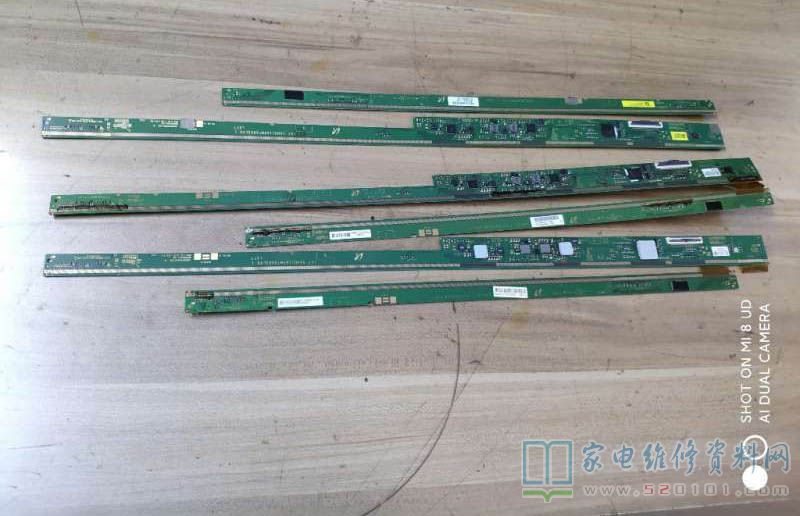

买了几对边板,听说边板条码还分黄和白,后来未接屏空载测量VGH,VGL等电压,发现白条VGH比黄条低,VGL比黄条高。
      一番操作焊好一对边条试机,图像是出来了,估计板号屏参等有区别,亮度色彩不尽人意,黑色还存在微微泛绿,无法正常收看,进工程模式又不认识英文,调不了,也有可能根本调不了,想着把原板的存储器换过来试试,没想到在装上的时候可能有静电,手指按上存储器时轻微啪一声,手指对芯片放了一下电,这可糟了,又灰屏了,换上原存储器也灰屏,应该是逻辑板被静电击坏了。

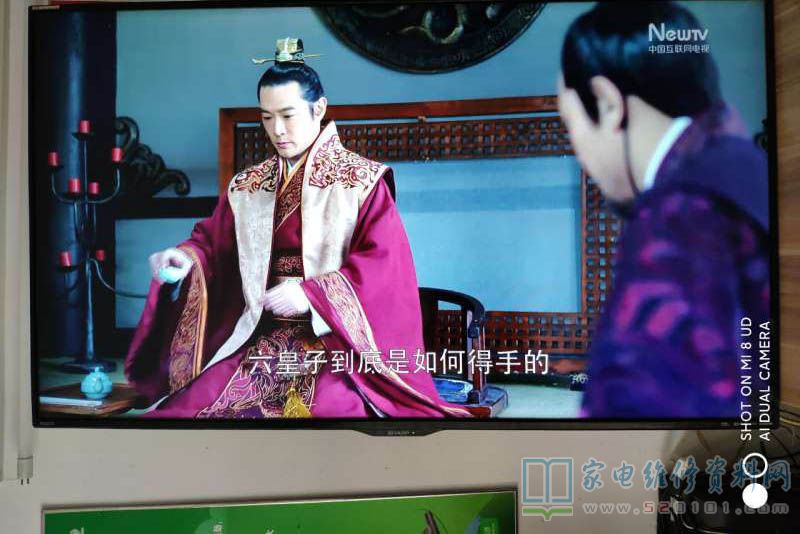

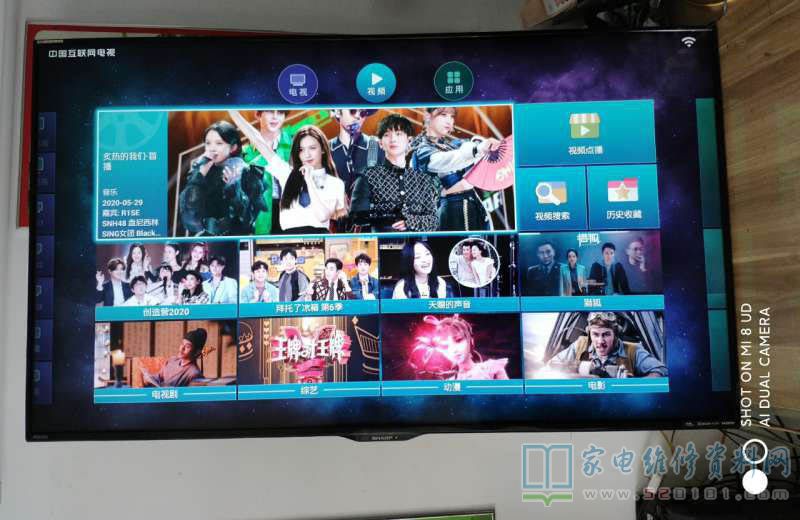

      再次折腾,全部焊开,拆下俩边板,另一对上马,小心翼翼全部焊好,因为模块经我几次焊接,残留松香显得有点脏,懒得清理了,也是不想清理过程整出问题,这次开机出图非常完美,内心雀跃,终于不负我几天辛苦搞好了。

      相对来说,三星16Y屏的COF模块脚位不是那么细密,焊接难度不大,成功率很高,我已经越来越熟练了。

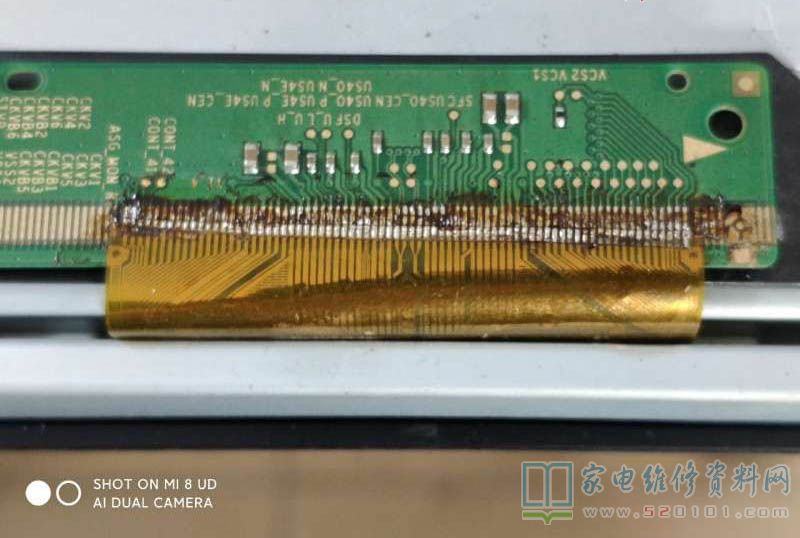

夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程 第1张

     另外有问题要问下格纹,不是一对边板能不能配一起使用?我个人感觉好像是不能,因为开始我用原副边板(能少焊点电极线)与新买的主边板配的,好像出不了图,副边板那头都是竖条,屏下部还有1/4横彩带,也不知道是不是过桥排线我没焊好的缘故。

夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程 第2张

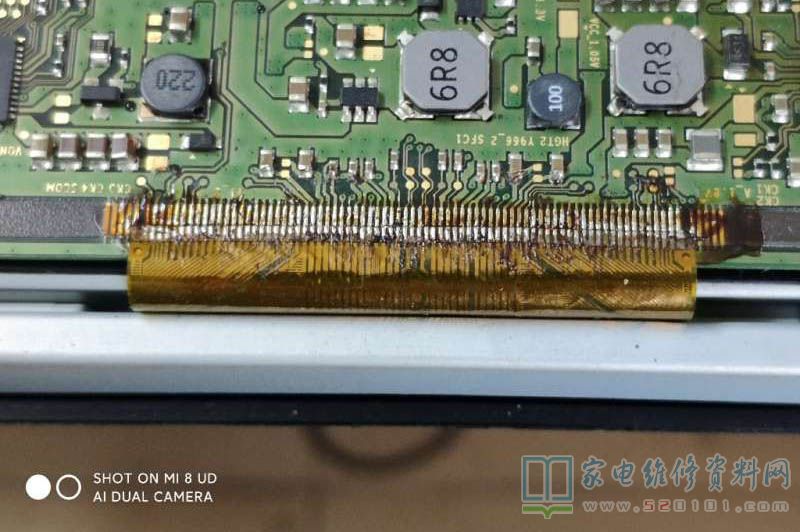

夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程 第3张

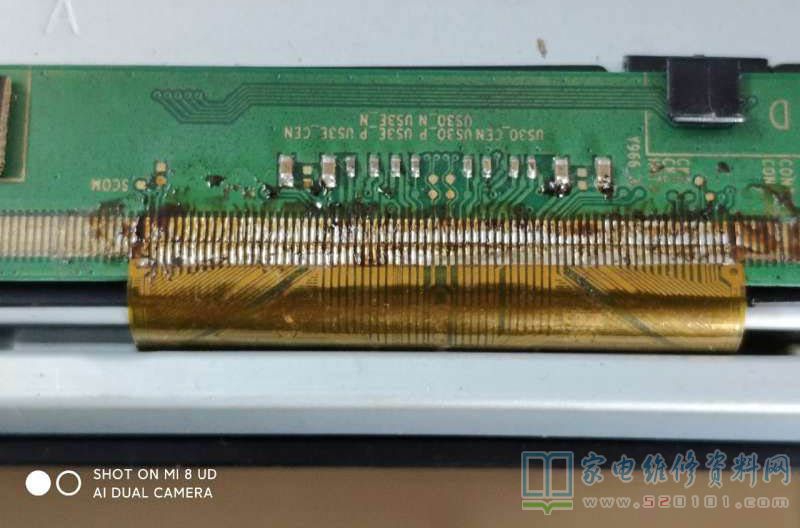

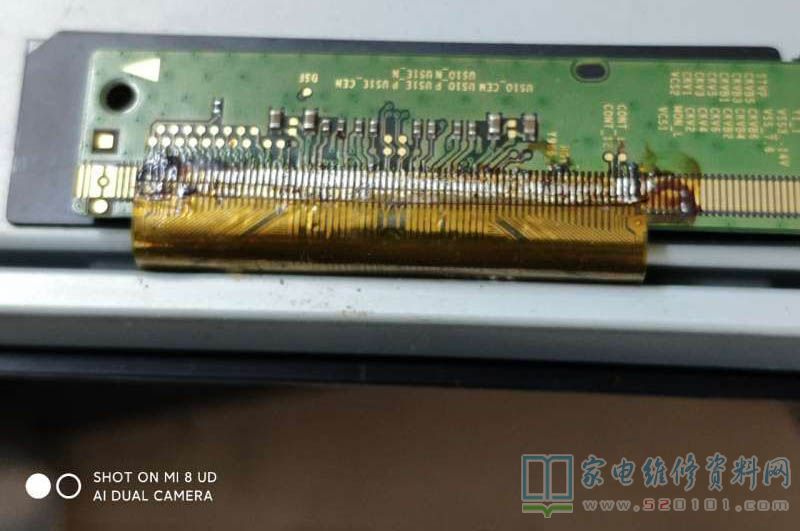

夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程 第4张夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程 第5张夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程 第6张

夏普LCD-55SU560A液晶电视换边板修复灰屏故障过程 第7张
