一、显示屏图解

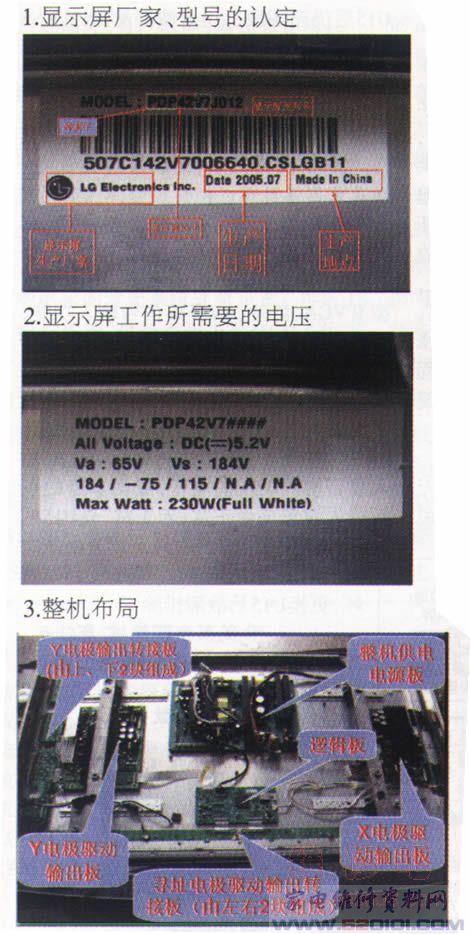

1．显示屏厂家、型号的认定
2．显示屏工作所需要的电压
3．整机布局

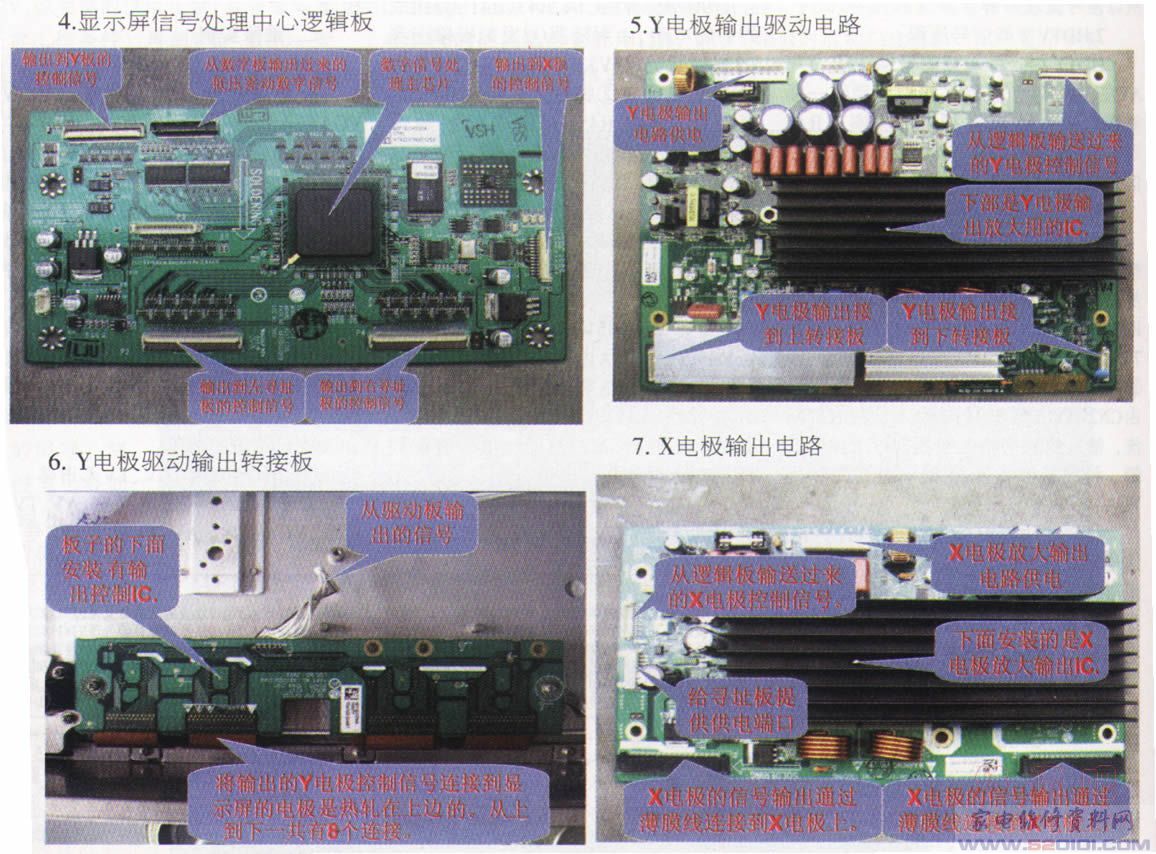

4．显示屏信号处理中心逻辑板
5．Y电极输出驱动电路
6．Y电极驱动输出转接板
7．X电极输出电路

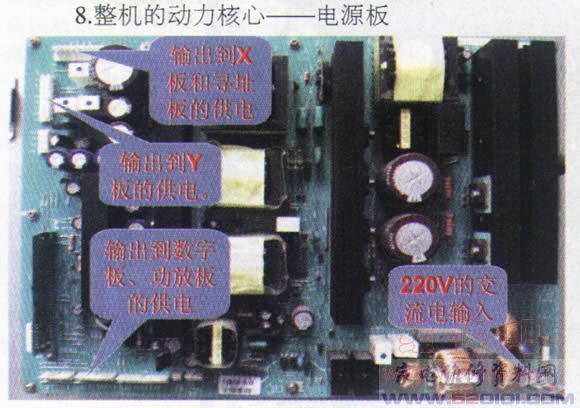

8．整机的动力核心——电源板

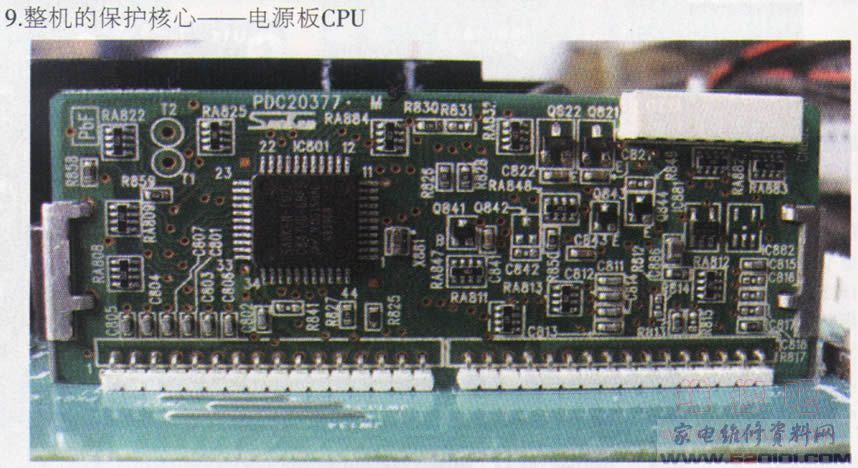

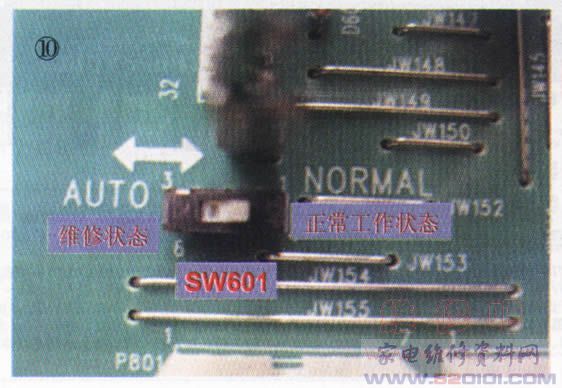

9．整机的保护核心——电源板CPU
10．电源板单独维修的控制(见图10)

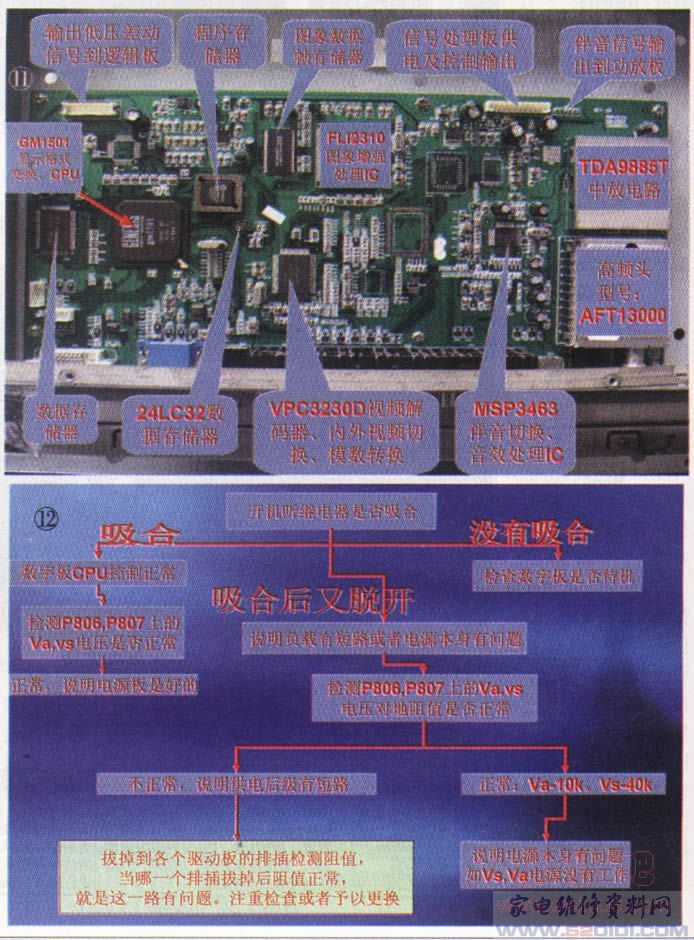

11．整机的信号处理中心——信号处理板(见图11)
12．三无、不开机故障检修思路(见图12)
二、维修方法
1．维修平板电视的注意事项
(1)拆机时一定要小心轻放，记好各排插的准确位置，避免恢复时插错造成新的故障。
(2)掉换组件板时一定要对好，检查是否与屏配套、是否同版本，以免烧掉组件板，造成更大的损失。
(3)装机恢复时要注意镙钉的使用，不要因误用长螺钉而将屏顶坏或将而框打穿。
(4)在水平搬动机子的时候，一定要注意四角的均匀用力，不要对角用力。因为屏的重量比较大，以防把显示屏掰裂。
2．检修提示
在检修的时候，一定要记住电路中有的电阻或电容，它们是倒在一边安装的，请不要把它们扶正，否则会干预到别的组件安装。
在PDP4217C的机子中特别要注意，下部的寻址板上有几个电阻是歪着装的，如果把它们扶正了，在装上后壳的螺钉后，螺钉很可能正好和电阻连在一起，从而造成短路，开机便会把电阻烧掉，屏幕上出现一条竖黑带。遇到这样的故障时不要惊慌，只要把出现黑带对应的下部寻址板拆掉，换下烧掉的电阻即可。但是换上的电阻功率要符合电路的电流要求，并且要把电阻歪倒安装，以防装上螺钉后再次造成短路。
3．更换组件板提示
在更换组件板时要注意，现在的组件板和以前的是不能通用的。在更换Y板的同时要把逻辑板、X驱动输出板一起换掉。如果不同时换掉，虽不会烧坏组件板，但是会出现屏幕上有亮点的干扰，并且图像的清晰度也不是很好。

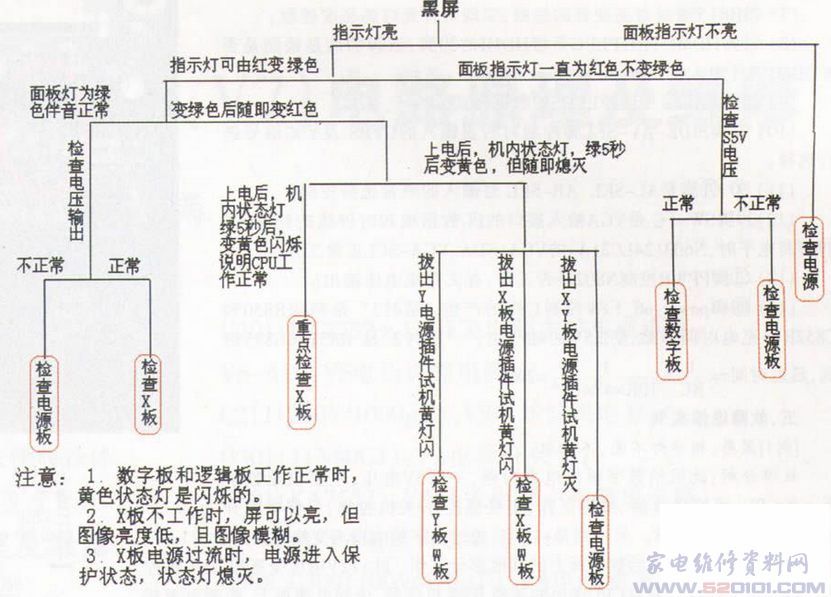

4．PDP4618黑屏故障检修流程图
5．伴音正常，屏幕不亮检修流程(见附图)。
6．当遇到伴音正常，屏幕是黑屏的时候，可以先把电源板上的SW601维修开关拨到AUTO(测试)状态，把到逻辑板的信号线拔掉，开机可以看到显示屏有灰暗的亮光，说明显示屏上的驱动电路都是好的，故障出存数字板上。如果在测试状态，屏幕上没有亮光，说明故障在显示屏驱动电路。大部分黑屏故障是出在Y驱动输出板上，只有更换该板。
在更换Y驱动板的同时，要检查Y驱动输出的转接板，已经发现有多台输出转接板损坏造成Y驱动板损坏的案例。在检修Y板时要先测量供电的保险管是否被烧掉。如果烧掉，就是板子上的功放输出IC短路造成的，只有更换Y板。如果保险管没有烧掉，则本着先易后难的原则，可以先把逻辑板更换一下，看是不是逻辑板造成的。
