一、AC110V和AC220V市电输入自动切换电路
市电输入自动切换电路以IC601(STR80145A)为核心构成，如图1所示。交流输入电压经D602整流、C609滤波，向IC601 ⑤脚提供自动切换信号取样电压和IC电源，再由IC内部的切换信号取样电路和控制电路处理后，控制IC内的双向可控硅的导通或截止状态，自动变换+300V整流滤波方式为桥式或倍压，电压切换点为AC145V。
当市电高于AC145V时，IC601②脚与③脚内的双向可控硅为截止状态，+300V整流滤波电路为普通桥式工作状态；而市电低于AC145V时，IC601内双向可控硅转变为导通状态，+300V整流滤波电路也相应转变为倍压式工作状态。交流输入①端为正时，交流电压经D601整流桥内的D2半波整流、C612滤波，再经IC601③脚与②脚形成充电同路(见图2)；当交流输入②端为正时，经IC601②脚和③脚，形成D1半波整流，C613充电滤波回路(见图3)。这样使C612和C613分别所充电压约为150V，然后两只电容串联形成+300V滤波电压输出。
在这里需要注意的是，该机开关电源未设市电自动转换电路的过压保护功能，若IC601出了问题会扩大故障范围，会连带损坏开关管Q601、Q602等元件。因我国市电为Ac220V，笔者建议，如IC601已损坏，拆除后不必再更换；对IC601未损坏者，最好取下不冉使用，杜绝以后IC601损坏后连带损坏其他元器件的不良后果。
二、振荡电路
该机的振荡电路较为特殊。为早期半桥式推挽式开关电源，常见的单端变换式开关电源的最大功率一般不超过200W，而半桥式开关电源的最大功率输出则可达到700W。
新型大屏幕彩电的开关电源，采用新型半桥式开关电源，推挽开关管的驱动信号是由专用的他激式振荡信号集成电路提供的，例如STR—Z3302、MC33025P、MCR5152等，而该机推挽开关管的驱动信号是由开关变压器的互感应电压提供的，其工作原理类似于常见的节能灯推挽振荡电路，如图4所示，为自激振荡形式。
从图5可看出，开机通电后，+300V电压通过启动电阻R609，为Q601推挽开关上管提供正向偏置电压，Q601处于放大状态，Q601产生由0到较小变化的Ic，这变化的Ic电流通过振荡变压器T602的初级⑩～①绕组，通过电磁场的互感应效应，T602⑥～⑧次级绕组产生感压电压，再经C617、R611，提供给Q601较大的Ib，使Q601由放大状态迅速转变为饱和导通状态，由此使Q601产生较大变化的Ic，通过副开关电源变压器T603⑨～11初级绕组给C622充电；同时产生T603的电磁场，又使T603的各个次级绕组感应电压输出，再经备个整流滤波电路，向整机电路提供各种直流工作电压。
在Q601饱和导通过程中，振荡电容C617两端的充电电压由0V上升到最高值(由T602⑥～⑧绕组感应电压而定)，而C617的充电电流则由最大值转变为0，Q601因失去了偏置电压而退出饱和状态，Q601 Ic减小。C617通过D603、T602的⑥～⑧绕组，R611形成放电回路，又使Q601的b、e极形成反向偏置电压，使Q601迅速转变为截止状态。而Q601的Ic减小变化使T602的①～⑩绕组产生的电磁场，又会使Q601更快地截止；而使推挽开关下管Q602由截止转变为饱和导通状态，由此形成了C622的放电回路(见图6)，C622的变化放电流通过T603的⑨～11绕组，又会使T603各个次级绕组的全波整流电路的另一半输出电压。
这样，C622和T603⑨～11绕组的电感构成了该开关电源的串联谐振式输出电路，并决定了待机状念时的开关电源的谐振频率。因此，又称该开关电源为电流谐振式开关电源。与常见的单端变换式(一只开关管)开关电源比较，其最大的电路特点为：一是采用两只开关管；二是有串联谐振电容。
该开关电源还有另一路串联谐振输出电路，由主开关电源变压器T604⑨～11初级绕组和串联谐振电容C623、C624构成(见图7)。当CPU接收二次开机指令时，通过待机控制电路使待机控制管Q614导通，待机继电器RY602吸合动作，使T604处于工作状态。与副电源T603上作原理一样，不同之处是增加了串联谐振电容C623，使谐振电流更大，适应功率较大的T604工作。
三、副开关电源(待机电源)
副开关电源，又称为待机电源，分析如下：

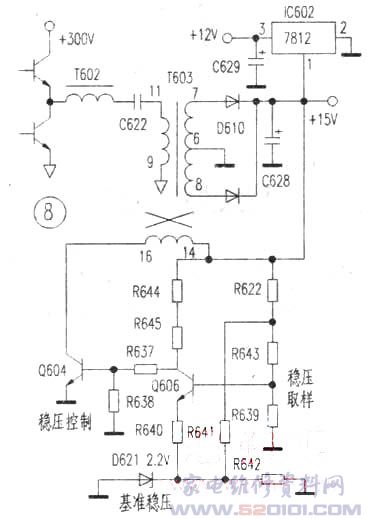

1．待机电源稳压电路：如图8所示，T603次级输出电压有40V、8V、15V和12V。其中，+15V为稳压取样电源，通过分压电阻R643和R639分压后，获得稳压取样信号电压，提供给误差放大管Q606 b极，Q606 e接有基准稳压二极管D621(请注意，该稳压值为2．2V，区别于常见的6V稳压)，Q606的Vc通过分压电阻R637和R6385后，提供给稳压控制管Q604 b极，再通过Q604的导通程度控制通过T603的调感稳压绕组14～16电流的大小(也就是Q604的变化Ic)，达到稳压的目的。这种调整变压器电感的稳压方式，与常见的调整开关管导通时间的稳压方式不同。
2．过压过流保护电路：如图9所示，T603次级输出+40V为过压过流保护取样电源。当T603因故使+40V电源电压升高时，稳压二极管D622击穿导通，输出过压保护信号给由Q609、Q610组成的可控硅形式保护电路，Q609 b极有触发信号，则Q609和Q610迅速饱和导通，然后控制Q604，起到保护的目的。
正常工作时，稳压二极管D623击穿导通，使过流保护管Q611处在饱和导通状态，其c极电压近似为0V，对Q609无影响。而+40V电源电压因T603的各级负载过流或短路而降低时，D623转变为截止，Q611也转为截止，其c极电压上升，+12V电压通过R656和R655分压使Q609获得触发电压而导通，达到保护的目的。
3．待机控制电路：示意图如图10所示，当CPU 44脚待机控制端为高电平时，为待机状态，待机控制管Q607、Q614均截止，待机继电器RY602不动作；当CPU 44脚为低电平时，为二次开机状态，Q607导通，Q614也导通，RY602通电吸合，T604⑨～11绕组通电工作，T604各次级绕组有感应电压输出，经各整流滤波电路输出有关直流电压。
四、主开关电源
主开关电源电路输出+B(135V)、+15V、+12V、+9V、+32V电压。

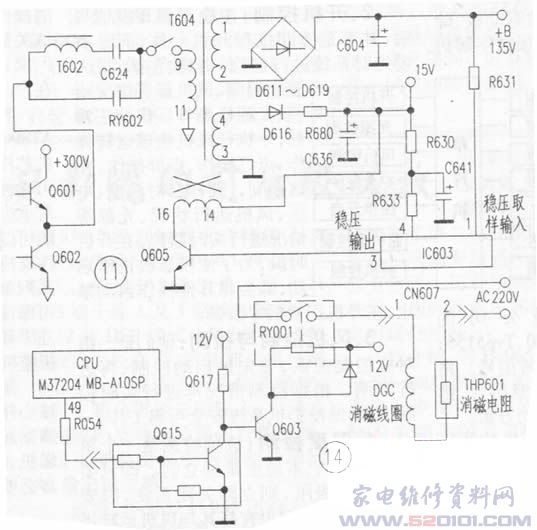

1．稳压电路：如图11所示，+B(135V)电压输入专用开关电源集成电路IC603(DM-44)①脚，作为稳压取样输入信号，+15V经R630、R633输入IC603④脚，为内部稳压控制电路供电。稳压取样信号经IC内部电路处理后，由③脚输出稳压控制信号至稳压控制管Q605 b极，Q605控制T604 14～16稳压控制绕组的工作电流大小(起到控制T604电感大小作用)，达到稳压的目的。
2．过压过流保护电路：如图12所示，当+B电压过压时，通过IC603⑦脚为内部+B过压保护取样电路输入触发信号，内部可控硅形式酌保护电路动作，再通过稳压控制电路，从③脚输出信号，控制Q605，达到保护的目的。
正常收看时，过流保护管Q612处在饱和导通状态，不影响IC603的正常工作。当T604因故负载电流短路时，使+15V电压降低，D625截止，Q612截止，其c极电压由0V升高为约3．5V(由C632放电提供电压)，经D628输入IC603⑨脚，内部保护电路动作，再经控制管Q605，达到保护的目的。
从Q613所在电路的位置，分析认为该管的功能是防止保护电路误动作。当从收看状态转变为待饥状态时，Q607截止，副电源的+12V电压消失，Q613迅速转变为饱和导通状态，其c、e极内阻可视为0Ω，C632经Q613的c、e极及R663接地形成放电回路，从而避免保护电路误动作。
五、减小耗电电路
减小整机耗电电路如图13所示。开机通电瞬间，由于+300V端滤波电容C612、C613的电容量较大(1000uF)，由此产生的瞬间充电电流也相应较大，容易使整流桥D601过流而损坏。所以，D601与接地之间串接限制开机冲击电流的保护电阻R601(5．6Ω／7W)。这个较大的冲击电流会在R601上产生较高的电压降VR(下+、上-)，该电压通过减小损耗电路控制管Q608 b极串接的限流电阻R616，使稳压二极管D631击穿导通，Q608饱和导通，可控硅D626截止。在此电路中，R601起到限流保护D601的作用。
当滤波电容C612、C613充电后，流过R601的电流减小，VR也相应降低，Q608由导通转变为截止状态，由c621、R615向D626 G极输入触发信号，使D626为导通状态并保持，D626的A、K极之间内阻可视为0Ω，并联在R601两端，D626取代R601形成D601整流电流的回路，达到减小整机耗电的作用。
六、控制消磁电路
该电路如图14所示，CPU(M37204M8-A10SP)49脚输出电压控制以Q615、Q603和继电器RY601等组成的消磁控制电路，在开机通电瞬间对显像管进行消磁。在电视机正常收看状态下，消磁电路无工作电压，从而避免了常规消磁电路在电视机收看状态时，消磁电阻还通过较小工作电流，产生对显像管不利的影响。
该机开关电源的易损件为开关管Q601、
Q602(2sc4834)。此类管的特点：一是中功率管封装结构；二是β值比常用开关管大，为40左右(常用开关管β在10—20之间)。
