三星LA46C530F1R液晶电视黑屏的故障维修

2022-12-07 05:30:11  阅读 396 次 评论 0 条
摘要:

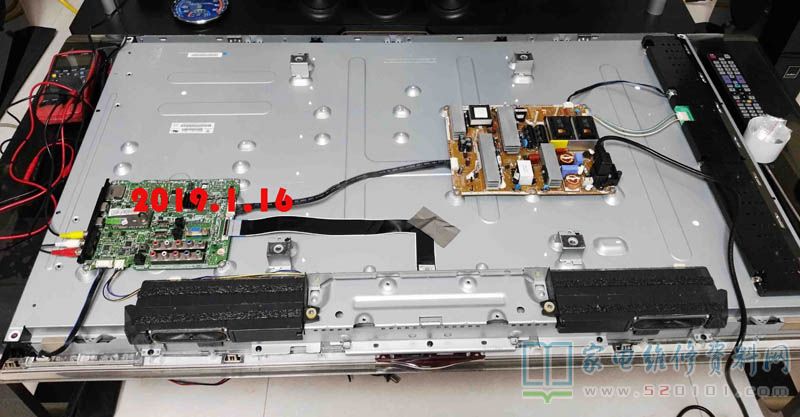

维修一台46英寸的三星LA46C530F1R液晶电视,故障现象是黑屏有伴音。拆机后通电检查,电源板BN44-00341A输出到主板的12V,5V直流电压正常,主板到电源板的控制信号PS_ ON正常、E_PWM为

      维修一台46英寸的三星LA46C530F1R液晶电视,故障现象是黑屏有伴音。拆机后通电检查,电源板BN44-00341A输出到主板的12V,5V直流电压正常,主板到电源板的控制信号PS_ ON正常、E_PWM为高电平正常。进一步检查,背光直流供电385V正常,再检查背光控制IC LX6503AID相关电路,但检测过程突然屏幕自行点亮,图像伴音正常,反复关机再开机仍然正常,以为电路板上有虚焊,仔细检查并未发现虚焊点。

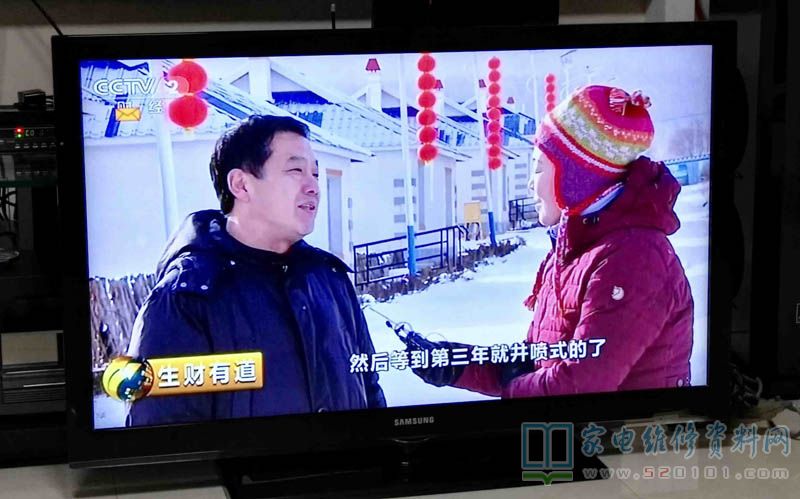

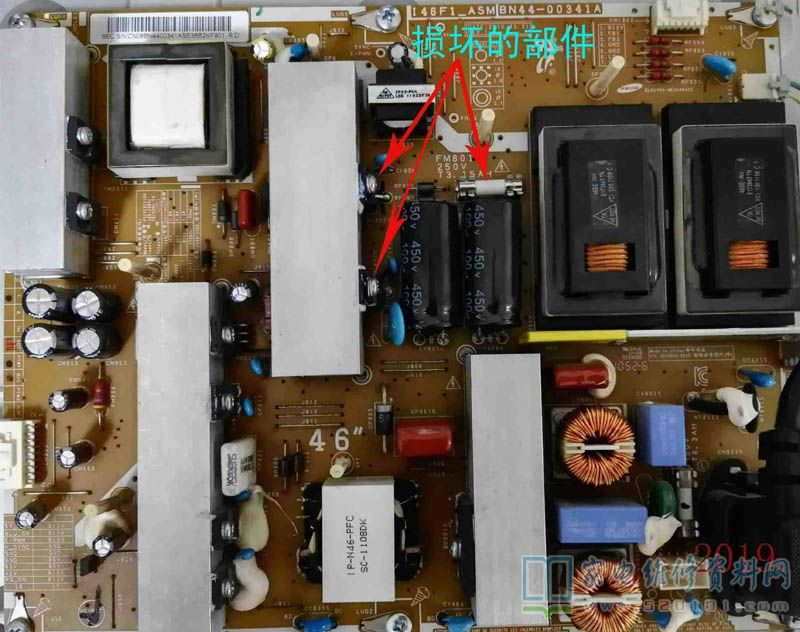

      经过二个晚上通电试机后,电视突然声光全无,检查发现背光供电电源保险管FM801S烧断,场效应管M1801S、M1802S击穿。更换后电视机恢复正常,后试机过程出现过一次有伴音黑屏故障,但关机后再开机又恢复正常。触摸场效应管M1801S、M1802S散热片并未感到发烫过热,觉得存在问题但未找到原因。
      继续通电试机,几个钟头后,故障重新出现,声光全无,保险管FM801S烧断,场效应管M1801S、M1802S又被击穿,更换新管后不敢再冒然加电,测量负载并未发现明显对地短路。

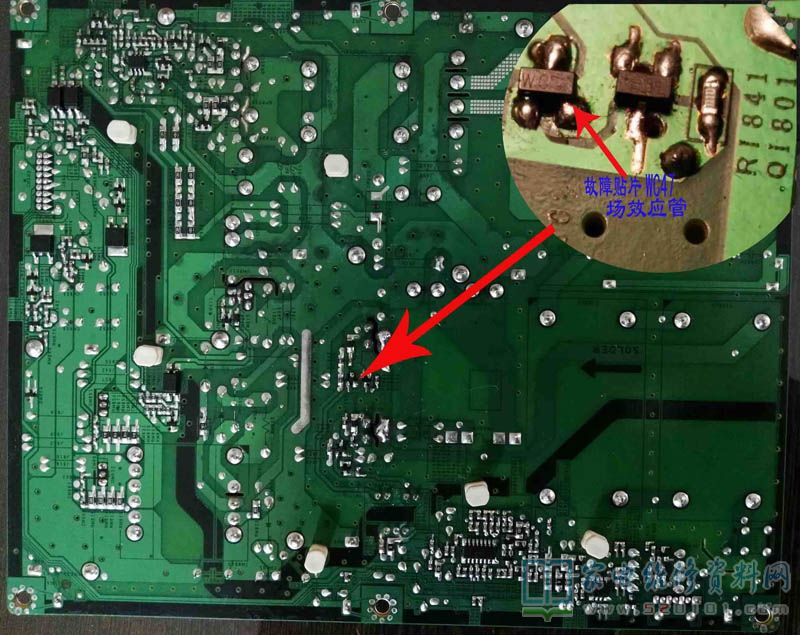

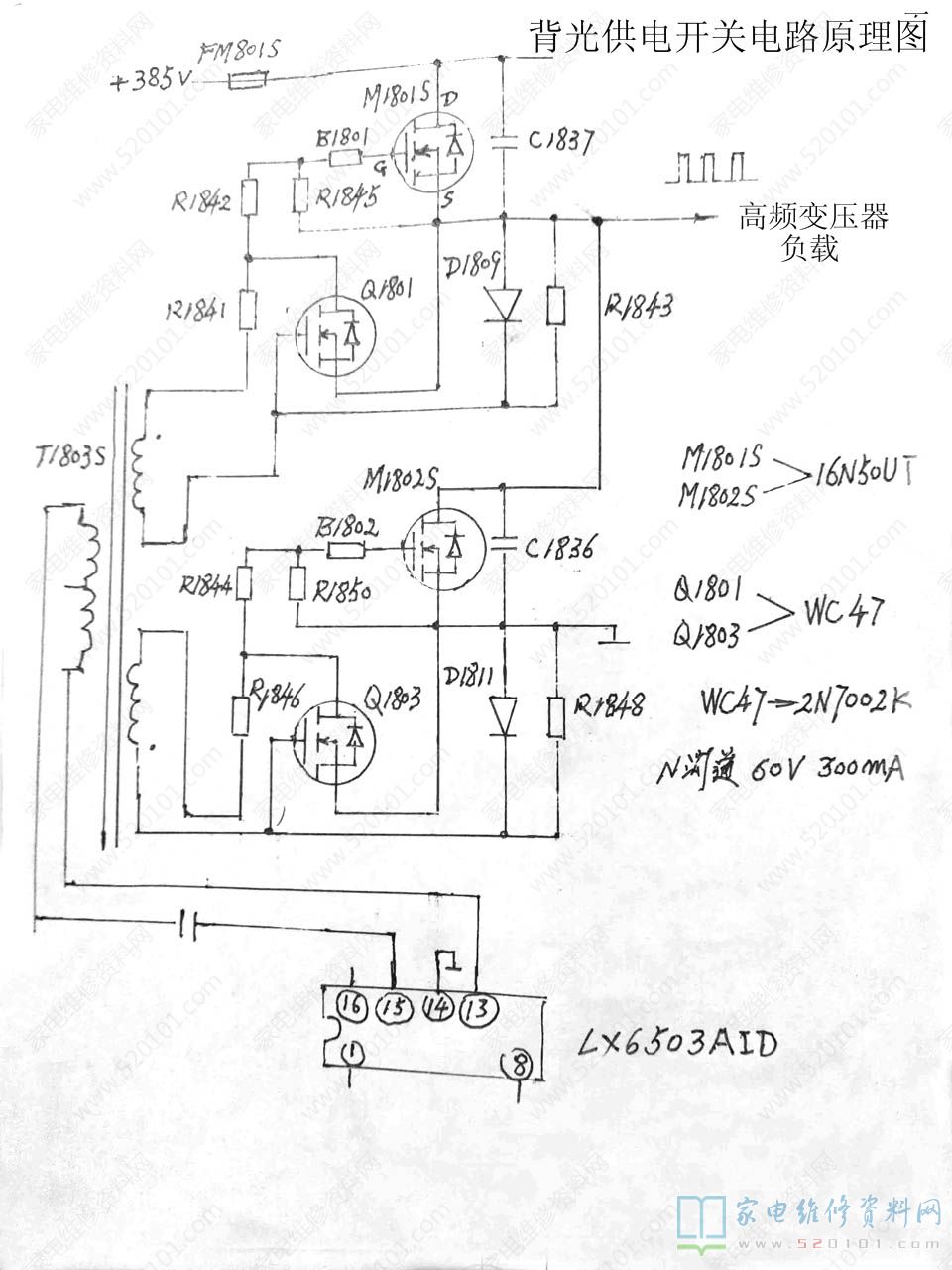

      通过对背光电源电路分析(见下图2),M1801S、Q1801和M1802S、Q1803为二组开关电路,通过开关切换,将385伏直流电压转为交变脉冲电压,通过高频变压器升压点亮灯管,控制开关电路的信号由IC LX6503AID的13、15脚经T1803S送出, M1801S导通时M1802S截止,反之M1802S导通时M1801S截止。如果这两个场效应管同时导通,则385伏对地直接短路,就会造成保险及开关管烧损,因高频变压器负载端未发现明显对地短路,开关控制电路就被怀疑存在问题,经测量比较,两组相同的开关电路对应点在线电阻值差别较多,焊下Q1801和Q1803,这是二个相同型号贴片元件,外形像贴片三极管,标号为WC47,用万用表测量后感觉其中一个肯定有问题,但不知道WC47是什么类型的管子,上网查询未果,后经在网上求助几位大师傅提供数据,最后确定WC47为场效应管2N7002K,更换Q1801后电视机成功修复。
      维修小结:这台电视机黑屏故障的根本原因,应是贴片场效应管Q1801(2N7002K)性能变坏造成, Q1801损坏后,使得M1801S导通无法关断,在M1802S导通后,背光电源385伏直接对地短路烧管。另外更换场效应管16N50UT不能用20N60C代替,当时我手上一时没有16N50UT,就用20N60C代替,虽然后者电流、耐压指标更大,但装上去会严重发烫。最后还是换同型号场效应管16N50UT,则没有过热现象,可能管子参数有所不同。

      由于本人非专业维修人员,对家电维修特别是液晶电视维修没什么经验,上面故障分析难免有不对之处,仅供参考。
