三星CS-5339Z彩电VL频段接收正常，VH与U频段收不到信号

在选台状态测得各频段开关电压正常，判断调谐器损坏。

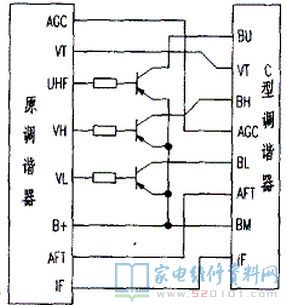

该机调谐器为“低电平有效”，即接收某一频段时其开关电压为低电平0V，其余频段开关电压为高电平，与常见的C型调谐器相反。该调谐器型号为TECC2984VD 28A，选用易购、价廉的C型调谐器，外加少数元件将其代换。方法如下：将C型调谐器外壳的四个接地脚稍加整形，除IF脚外其余功能脚从根部弯90°后各外接一段5cm左右的细软线，插入底板并焊好接地脚及IF脚固定。在铜箔面上按附图焊上三只PnP型硅三极管及三只10kΩ左右的电阻，并与对应脚接好即可。本例选用的是“上海画佳”调谐器。虽然其工作电压为12V，但它在原机供电为9V时仍可正常工作。
