BOE京东方边板HV320WX2-261_X-PCB-X0.0实测电压值

2023-02-06 22:31:53  阅读 156 次 评论 0 条
摘要:

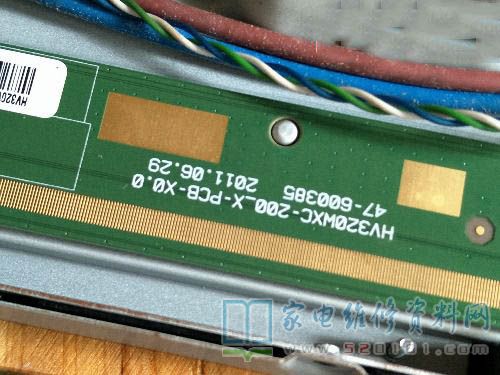

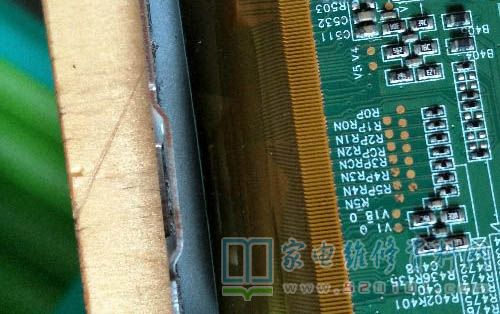

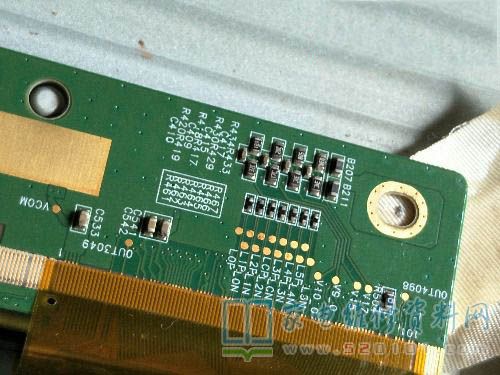

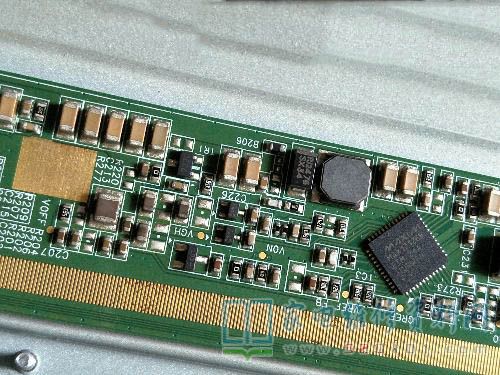

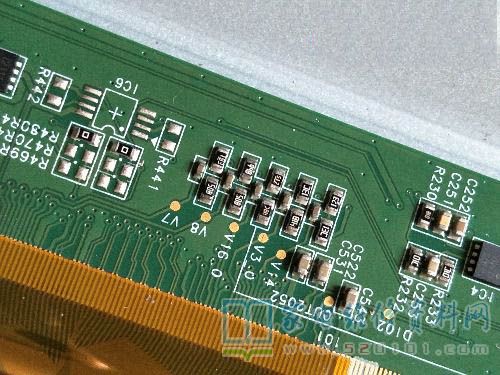

最近接修一台32寸创维液晶电视,故障表现为灰屏故障,换DC-DC芯片(MAX17126B)故障解决。此32寸屏国产机居多,颇具代表性现将实测数据分享给大家,供参考,各测试点如图。 VGH

      最近接修一台32寸创维液晶电视,故障表现为灰屏故障,换DC-DC芯片(MAX17126B)故障解决。此32寸屏国产机居多,颇具代表性现将实测数据分享给大家,供参考,各测试点如图。

      VGH:26.3V、VOFF:-7.9V、VON:24.8V、VREF:1.2V、XAO:3.3V、DVDD:3.3V、VCOM:7.4v以上电压由DC-DC而来。

      DVDD_APR:1.8V、STVU/STVD:0V、AVDD:16.3V、CPV:1.5V、POL:1.6V、OE1:0.7V、OE2:2.5V以上电压由信号处理IC而来。

      伽马(GAM)电压如下V1:15.45V、V2:15.36V、V3:13.34V、V4:12.62V、V5:11.78V、V6:10.88V、V7:10.30V、V8:8.65V、V9:8.26V、V10:7.36V、V11:6.96V、V12:5.39V、V13:4.74V、V14:3.88V、V15:2.92V、V16:2.26V、V17:0.32V、V18:0.22V。
