液晶COF边板8656-MCY61飞线点位图

2023-02-10 23:52:37  阅读 124 次 评论 0 条
摘要:

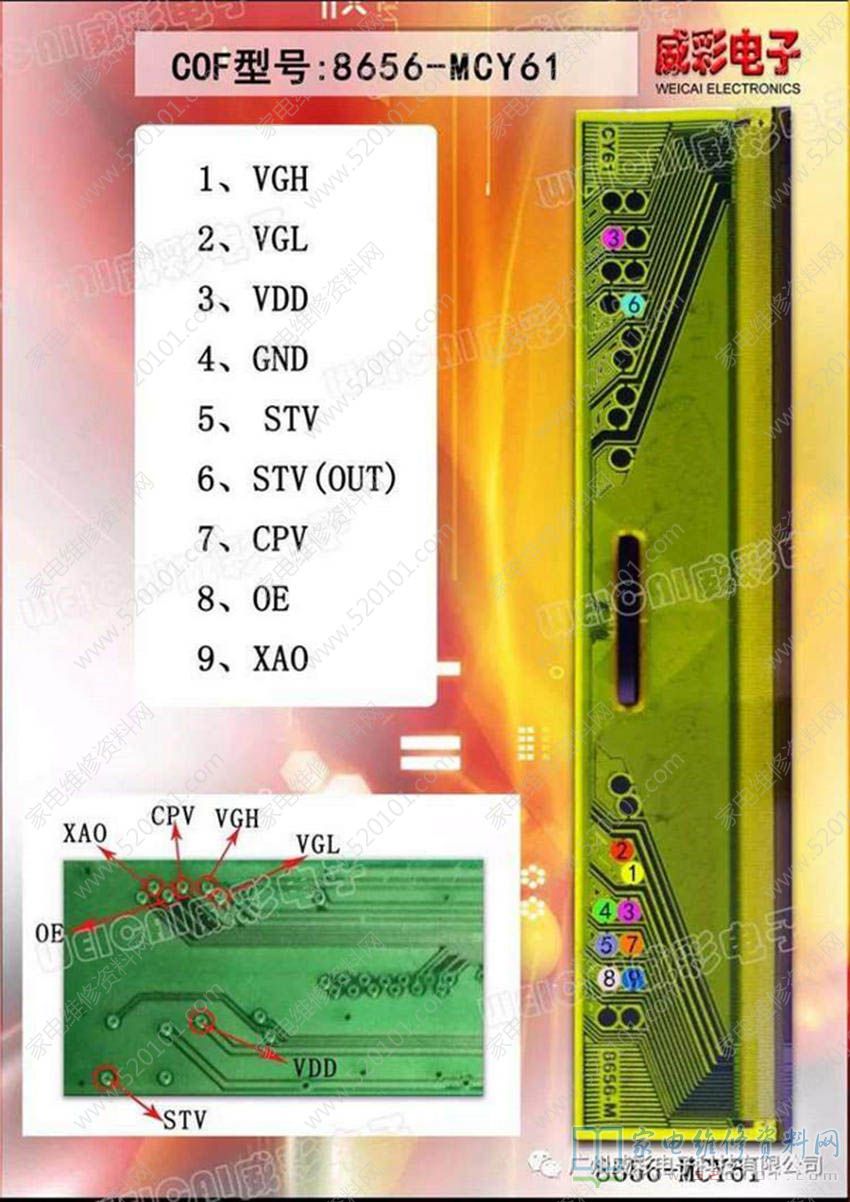

COF型号8656-MCY61的VGH、VGL、VDD、GND、STV、STV(OUT)、CPV、0E、XA0点位如下图所示。

      COF型号8656-MCY61的VGH、VGL、VDD、GND、STV、STV(OUT)、CPV、0E、XA0点位如下图所示。

液晶COF边板8656-MCY61飞线点位图 第1张
