AOC冠捷LE24H07F液晶电视不开机的故障维修

2022-11-28 02:06:05  阅读 178 次 评论 0 条
摘要:

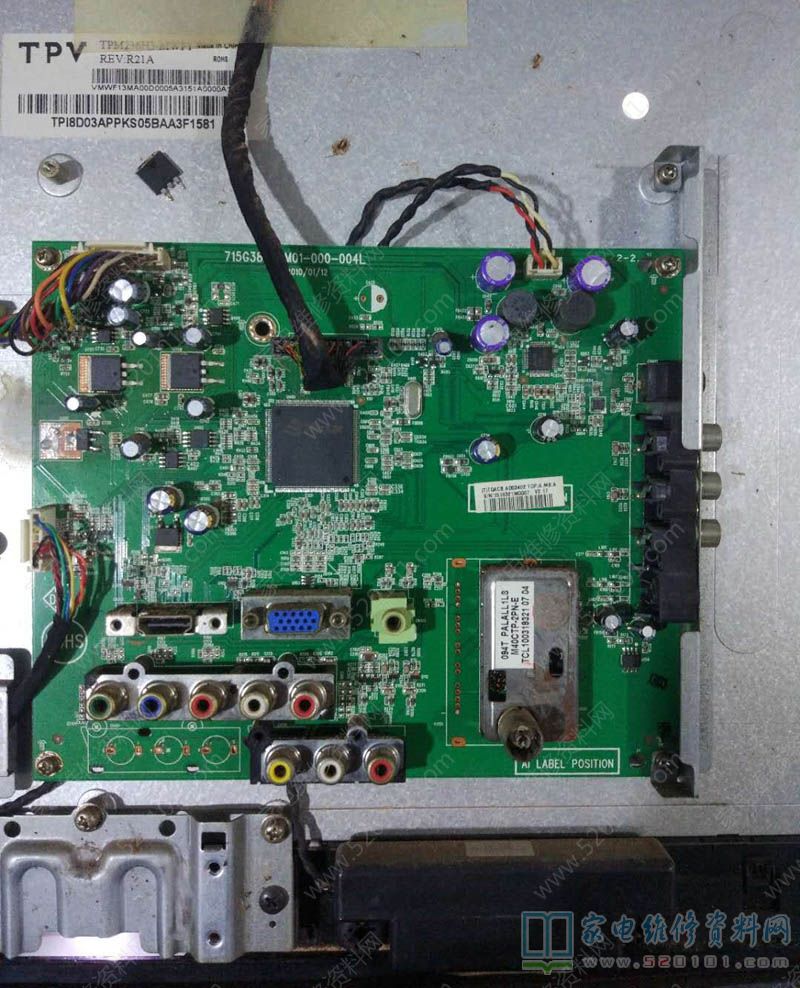

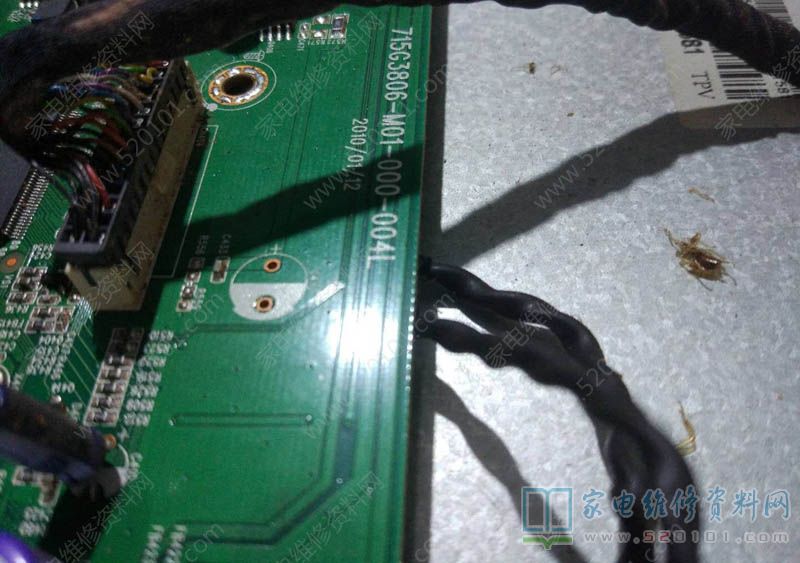

接修一台AOC冠捷LE24H07F液晶电视,此机板号715G3806-M01-000-004L,故障表现为不开机指示灯不亮。测电源板输出5V、16V正常。故障锁定主板测主板DC-DC电路U701稳压输出没

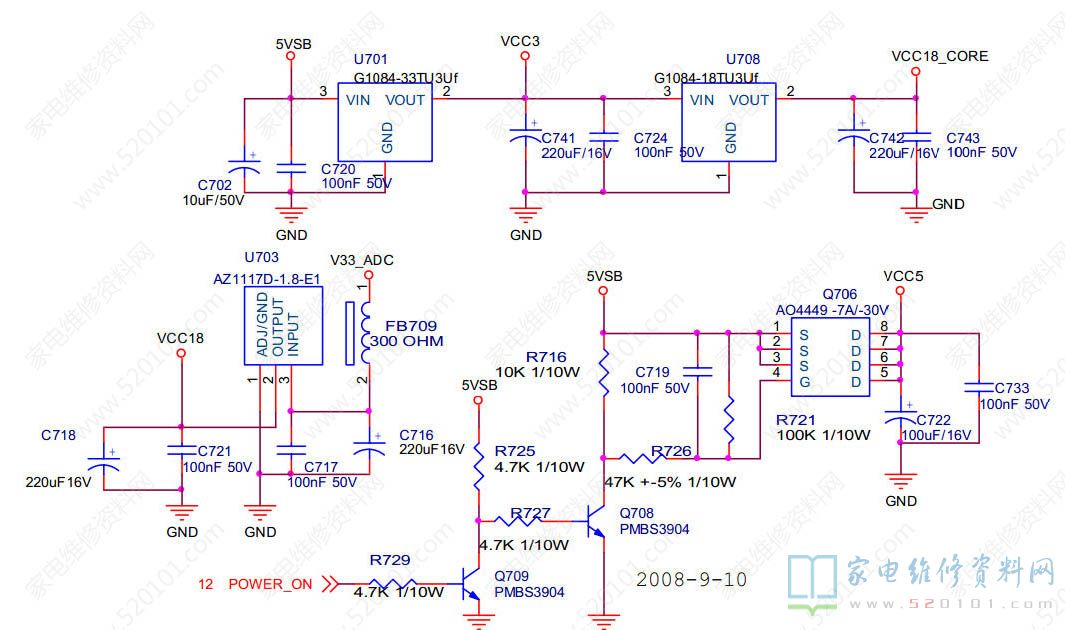

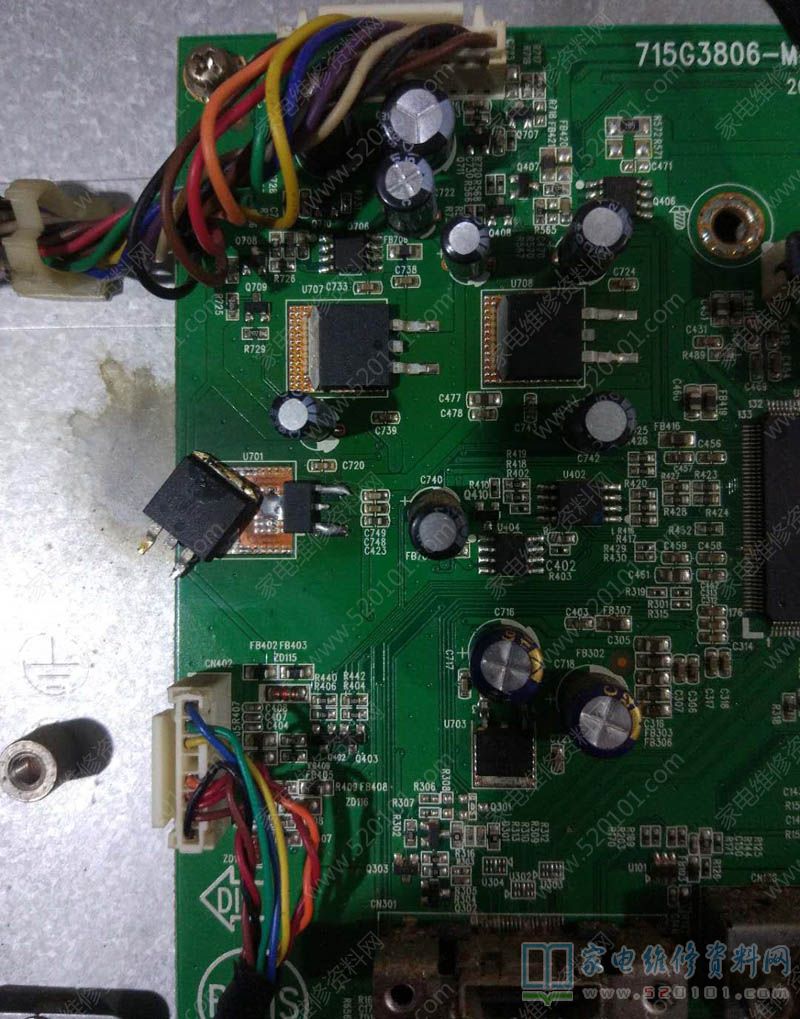

      接修一台AOC冠捷LE24H07F液晶电视,此机板号715G3806-M01-000-004L,故障表现为不开机指示灯不亮。测电源板输出5V、16V正常。故障锁定主板测主板DC-DC电路U701稳压输出没电鸭且没短路,输入有5v,怀疑U701坏更换故障排除。附:AOC冠捷715G3806-M01-000-004L主板电路原理图

AOC冠捷LE24H07F液晶电视不开机的故障维修 第1张

AOC冠捷LE24H07F液晶电视不开机的故障维修 第2张

AOC冠捷LE24H07F液晶电视不开机的故障维修 第3张

AOC冠捷LE24H07F液晶电视不开机的故障维修 第4张
