49英寸杂牌液晶电视不开机的故障维修

2022-11-26 18:14:08  阅读 172 次 评论 0 条
摘要:

该机前面牌子标有“日立”的英文字母,客户说:此机之前故障是开机慢,最后就不开机了。在别的修理部检查过,说要换板,但买不到这种板子。拆开后盖,发现该机用的是三合一板(电源、信号处理、背光电路做在一块板上),

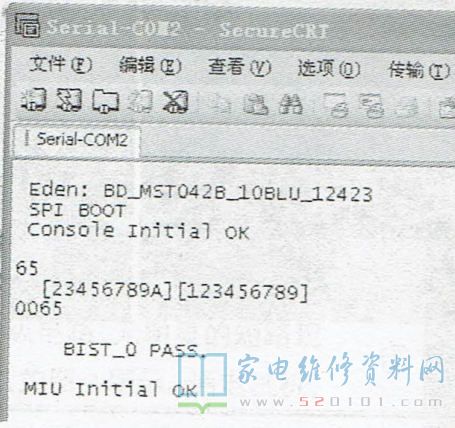

      该机前面牌子标有“日立”的英文字母,客户说:此机之前故障是开机慢,最后就不开机了。在别的修理部检查过,说要换板,但买不到这种板子。拆开后盖,发现该机用的是三合一板(电源、信号处理、背光电路做在一块板上),板号是TP.MS3393.PD701 ,芯片采用MSD3393LU。通电检查,开关电源12V电压正常,但指示灯不亮,测MSD3393LU的1.2V、1.8V、3.3V供电均正常。MSD3393LU的59脚为PWR-ON/OFF端,按开/待机键时,该脚电压可在0V与3V之间跳变,说明CPU在工作,但不能二次开机。查看开机打印信息,如图1所示。分析打印信息,怀疑软件出了问题,需重写FLASH中的数据。由于找不到该机数据,也买不到同型的三合一板,考虑用三合一万能板代换

49英寸杂牌液晶电视不开机的故障维修 第1张

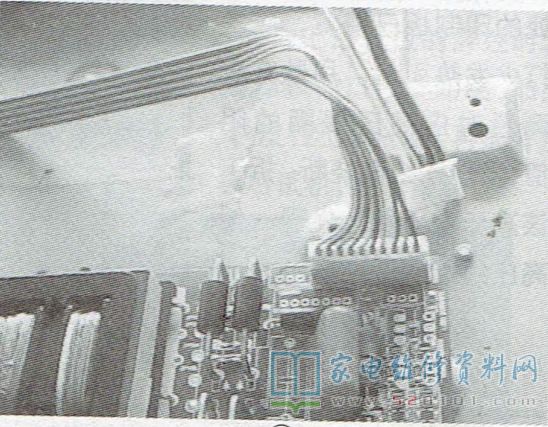

      该机的LED背光连接插座如图2所示。

49英寸杂牌液晶电视不开机的故障维修 第2张

      强制开机,测得PFC380V电压正常,背光也亮,LED背光电压为160V。 从LED背光的连线看,屏里面应有5组灯条,由于市售的三合一万能板的LED背光电压及组数与原板差异较大,看来直接换用三合一万能板行不通,决定用原板的LED背光电路,信号处理电路换用廉价的V59型万能板(只需12V供电),并用万能板上控制电源开/关(POW-ON)、背光开/关(BL-ON)和背光亮度(PWM-DIM )功能。

   原机 MSD3393LU 的94脚控制PFC驱动芯片的vCC供电,以实现开/待机及背光开/关控制。找到万能主板的POW-ON端,通过一只5.6k电阻接MSD3393LU 94脚外接三极管的基极。原机MSD3393LU的83脚是背光亮度控制端。找到万能板PWM-ADJ端,通过一只8.2k电阻接MSD3393LU 83脚外接三极管的基极。
      该机屏型号是LC490DUJ(sG)(E3),是一款LG高分辨率屏。通过U盘给万能主板写入程序,检查电源、背光控制线连接无误后,选择对应的上屏线并接好,通电开机,图声出现,改装成功。
