32英寸组装液晶电视无声音的故障维修

2022-11-02 20:19:09  阅读 142 次 评论 0 条
摘要:

接修一台32英寸组装液晶电视,图像正常,但无声音。此机面板按键竟然无音量+/-按键,用万能遥控器也没有对上码。拆机查看,机内有一块主板和块背光板,主板上功放块采用YD7496L,其11脚待机端接地、⑥脚

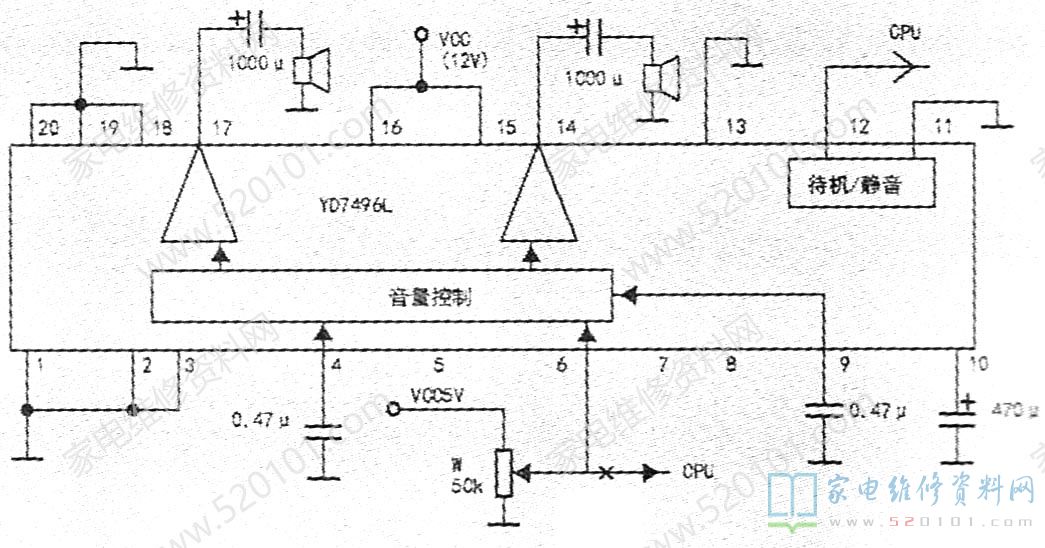

        接修一台32英寸组装液晶电视,图像正常,但无声音。此机面板按键竟然无音量+/-按键,用万能遥控器也没有对上码。拆机查看,机内有一块主板和块背光板,主板上功放块采用YD7496L,其11脚待机端接地、⑥脚(音量控制)、12脚(静音控制)通往CPU。若要YD7496正常工作,⑥脚须有1V~5V电压,12脚应为低电平。现测得⑥脚电压始终为0V,判断可能是CPU或⑥脚外围电路有问题。用空心钢针把12脚悬空后,再用导线把12脚接地;⑥脚也悬空,外接一只50k电位器对+5V分压后送给⑥脚,如图1所示。

32英寸组装液晶电视无声音的故障维修 第1张

       电位器固定在机壳底部方便调节的地方。改动完毕后输入音、视频信号,调节电位器至音量适合即可。实际使用时,电视伴音的音量通过调节机顶盒音量来实现。
