康佳LED551595N液晶电视自动弹出字符的故障维修

2022-11-02 20:14:46  阅读 134 次 评论 0 条
摘要:

接修一台康佳LED551595N型液晶彩电,开始收看时AV2图像及声音均正常,约几分钟后视频图像上叠加有子菜单,显示“ATV、DTV、AV1、AV2、AV3、YPbPr、VGA、HDMI1、HDMI2、H

       接修一台康佳LED551595N型液晶彩电,开始收看时AV2图像及声音均正常,约几分钟后视频图像上叠加有子菜单,显示“ATV、DTV、AV1、AV2、AV3、YPbPr、VGA、HDMI1、HDMI2、HDMI3" ,声音仍正常。再过一段时间,图像上叠加主菜单,显示“多媒体”“网络生活”、“智能电视”、"IV节目”、“信号选择”、“设置”、“系统”等字符及图案,再过一段时间则图像、声音全无,并显示“正在获取数据....温馨提示:如果获取数据时间较长,可能与您的网络环境有关!”等字符,随后显示“退出程序中....”。关机,等一会儿重新开机,又重复以上现象,根本无法正常收看电视。

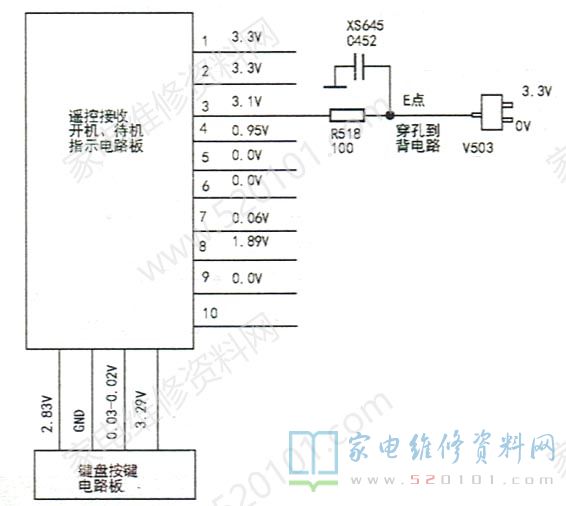

       开始认为是键盘按键漏电,于是取出键盘线路板,用吹风机加热,但故障依旧,干脆拔去键盘上的排插线(4根线)试机,无效。转向检查主板,发现遥控接收头及开/待机指示电路板,通过10根排线插入主板的xS645插座上,拔下该10根排线插头开机,故障依旧,看来问题出在主板上。插好插头实测10根排线的电压,发现③脚电压从3.1V渐渐下降至2.5V。应与本故障有关,于是先实绘出该脚线路走向,如图1所示。怀疑贴片电容C452漏电,但拆下检查却正常。查看线路,发现E点处有一过孔。当E点电压从开始的3.3V渐下降到约2.72V时,图像上开始出现子菜单,判断该过孔有漏电现象。

康佳LED551595N液晶电视自动弹出字符的故障维修 第1张

       由于过孔的另一面线路被元件覆盖,铜箔上又涂有较深颜色的绝缘漆,因此难以找到过孔的后续线路。考虑到该处过孔漏电轻微,对3.3V供电分流微不足道,于是用一根导线将①脚的3.3V供电接到E点,使E点电压保持在3.3V。试机,图像、声音一直正常,仅按键失效。如果要按键有效,也可以外安装一只开关,操作键盘时将连线断开,调好项目后再闭合开关,使E点电压保持在3.3V即可。

       编者注:多层板过孔漏电引发的故障现象较多。在对某信号通道进行排查时,若通道中接有电容,先检查电容,然后根据线路电路分布走向,若有过孔,则要检查过孔是否正常。
