对伽马校正芯片AS15-G的改动修理过程

2022-10-29 19:17:19  阅读 118 次 评论 0 条
摘要:

接修一台液晶彩电,图像、声音都正常,但在人脸部有绿色色斑。凭经验故障定位在逻辑板。本机逻辑板上的伽马校正芯片型号是AS15-G,一共有22组伽马电压。AS15-G内部有14个运放电路,都接成射极跟随器形式

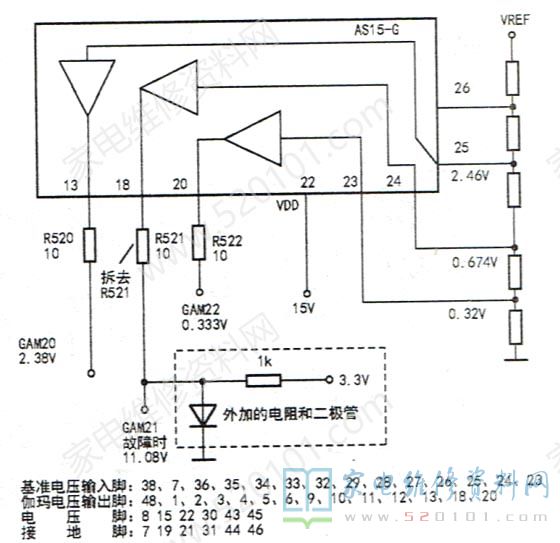

       接修一台液晶彩电,图像、声音都正常,但在人脸部有绿色色斑。凭经验故障定位在逻辑板。本机逻辑板上的伽马校正芯片型号是AS15-G,一共有22组伽马电压。AS15-G内部有14个运放电路,都接成射极跟随器形式,运放的同相输入端接从低到高的阶梯基准电压,输出端产生14个阶梯伽马电压(还有8组由两块LM324产生)。测第20组伽玛电压为2.38V,21组为11.08V,22组为0.333V。其中,第21组电压明显不对,该组电压对应AS15-G的18脚,如图1所示。

对伽马校正芯片AS15-G的改动修理过程 第1张

       检查芯片外围电路无异常,判断AS15-G内部有一个运放坏了。由于笔者手头无此芯片,加之仅有一组伽马电压异常,决定先改动修理。大家知道,射极跟随器只有电流放大作用,没有电压放大作用,输出电压略低于输入电压。第19组伽马电压是2.38V,22组电压是0.333V,对应的19组输入电压是2.46V,22组输入电压是0.32V,都符合射极跟随器的特性。有问题的第21组伽马电压的射极跟随器的输入端是24脚,测得24脚电压是0.674V,由此可以估算第21组伽马输出电压应在0.6V左右,决定外接一个0.6V电压代替第21组输出电
压。拆下R521,再在逻辑板上找到33V电压输出点,然后找一只1kΩ电阻和一只二极管,按图中虚线框内所示连接。开机,图像彩色完全正常。手摸AS15-G温升明显下降,经用户两个月使用完全正常,改动成功。
       如果某一组伽马电压值较高,可以用合适的稳压管来产生该电压。AS15-G的供电电压(15脚和43、45脚)大于最高一组的伽马输出电压,用串联电阻来控制通过稳压管的电流,使之在3mA~5mA之间。逻辑板上有多组不同电压的电源,如果故障组的伽马电压接近这些电压,可以直接从这些电压串联一只1kΩ左右的电阻代替故障组电压,并可以调节电阻的阻值,使伽马电压更接近原来的值。
       伽马校正芯片严重发热时,先查出不正常的伽马电压组,再断开有故障的输出组,如果仍然发烫,就必须更换芯片。顺便提一下,AS15-G芯片有许多不同的后缀型号,基本都可以通用,区别在于有的芯片底部有散热片,有的是环保无铅型,有的工作温度范围不同。和AS15-G可以互换的有HX8915。另外,I7868A也是伽马控制芯片,但和AS15-G的引脚功能不同不能互换。
       编者注:TCON板GAMMA电压值是判定图异故障的关键测试点。另外,了解TCON板上GAMMA电压的产生及电压特点,有助于提高元件级维修的成功率。
