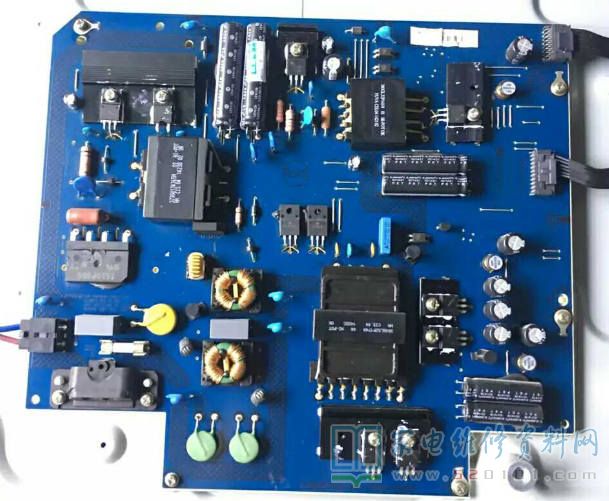

乐视s50 Air液晶电视恒流板实测电压参考

     乐视S50  Air液晶电视背光单组电压42.7V，对地测正极电压45V，负极电压均在2.5V左右为正常，8.5V异常，ps_on 5.0V正常，BL_on，2.6v，DiM2.4V正常，其左右各8组灯，侧入。CN8602:①、②、⑤、⑥、⑦、⑧为0V，③为2.6V(该脚与BL_on脚相通)，④为3.1V，⑨为12V，⑩为5V （从左往右排列），其各灯组供电45V。CN8605:从①往后排为3V，0V，3V，0V，3V，0V，2V，0V。本实测电压值仅供大家维修参考。
