55英寸组装机液晶电视灰屏的故障维修

摘要：

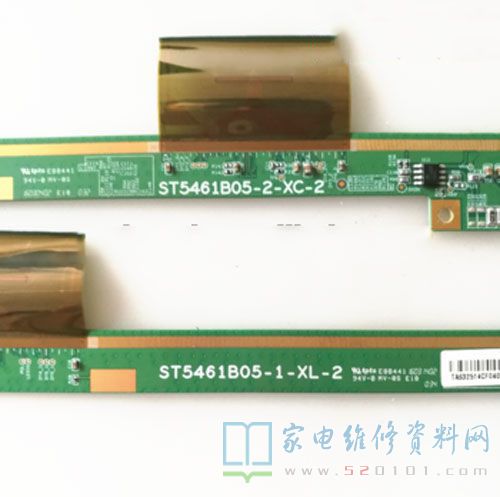

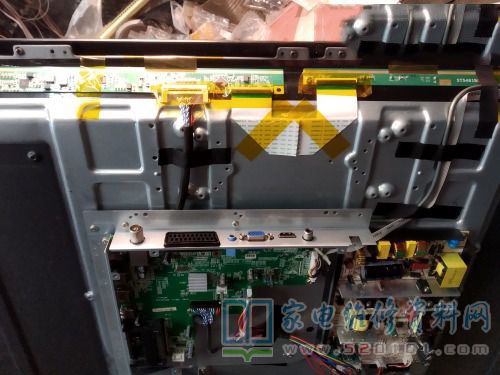

接修一台55寸杂牌液晶电视，故障表现为灰屏，打开后盖发现是华星一体板，边板型号是ST5461B05-2-XC-2。测LVDS上屏电压有12v，保险F1另一端为0v，表明保险已开路。万用表测保险对地动作为零，根据

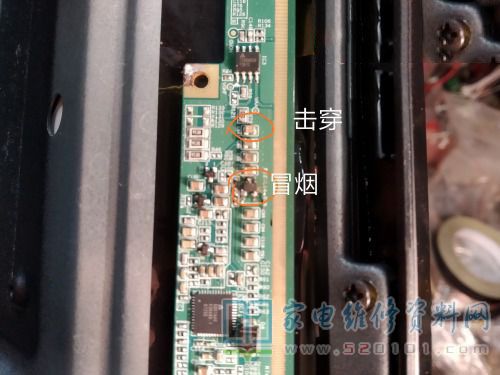

       接修一台55寸杂牌液晶电视，故障表现为灰屏，打开后盖发现是华星一体板，边板型号是ST5461B05-2-XC-2。测LVDS上屏电压有12v，保险F1另一端为0v，表明保险已开路。万用表测保险对地动作为零，根据经验估计是边板贴片电容短路。因板上面贴片电容较多，决定用“烧机”法（慎用此方法），在保险处外接12v。通电瞬间板上冒烟，是一个贴片三极管Q1烧毁，观察它的走线应该是PNP三极管或者P沟道场效应。Q1 c极接四个贴片电容到地，估计其中有短路。

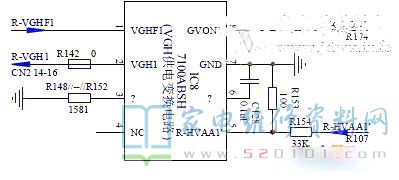

      用热风枪吹下来逐个测量，最后发现是C147短路。恢复好电容并找一个c1015代换Q1，通电试机仍然是灰屏。测Q1e极有12v输入正常，c极2.5v，VGH 0.5v不正常。VGH是由IC3 7100ABSH提供，它不工作可能是因为Q1参数不对，没有能够提供足够电压引起，由于没有屏幕电路图，不知Q1具体参数，好在找到一台同型号烂屏机子，移花接木后Q1c极1升到16v，VGH32v，图像出现，故障排除。
