液晶屏TAB模块代换资料汇总（图）

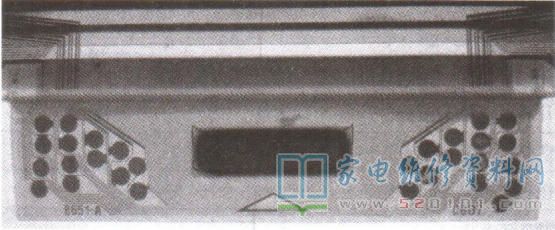

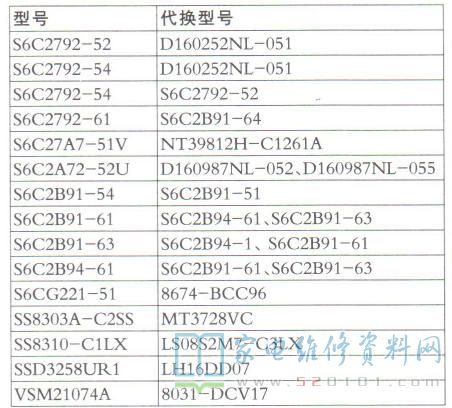

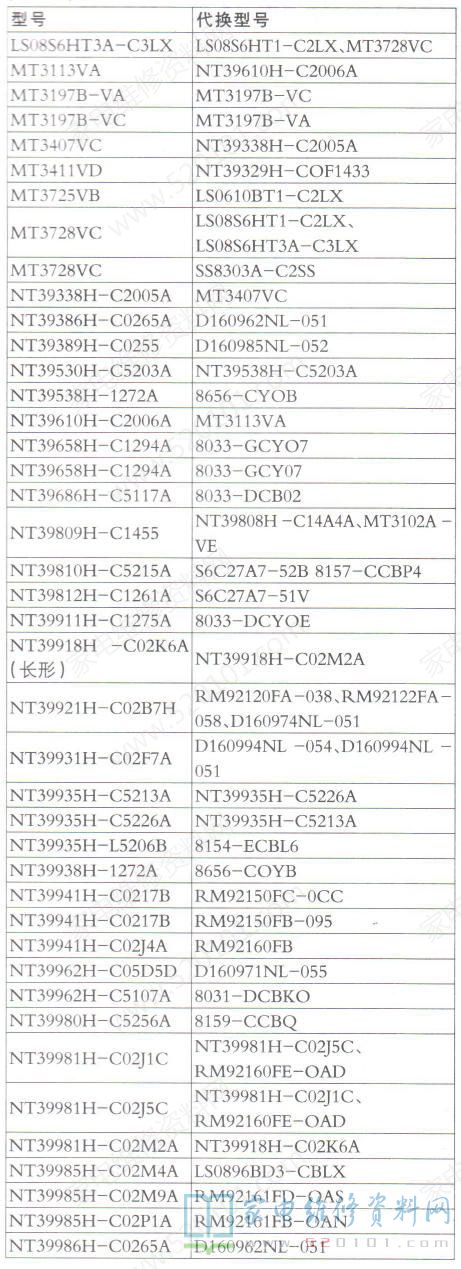

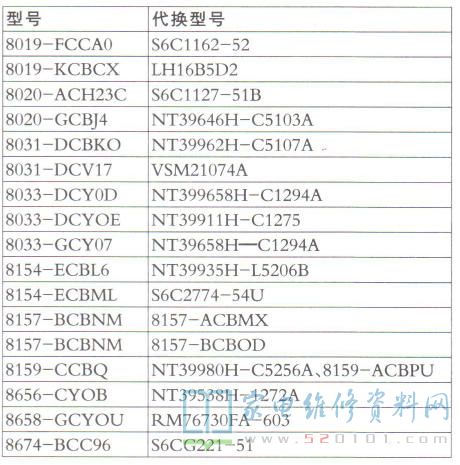

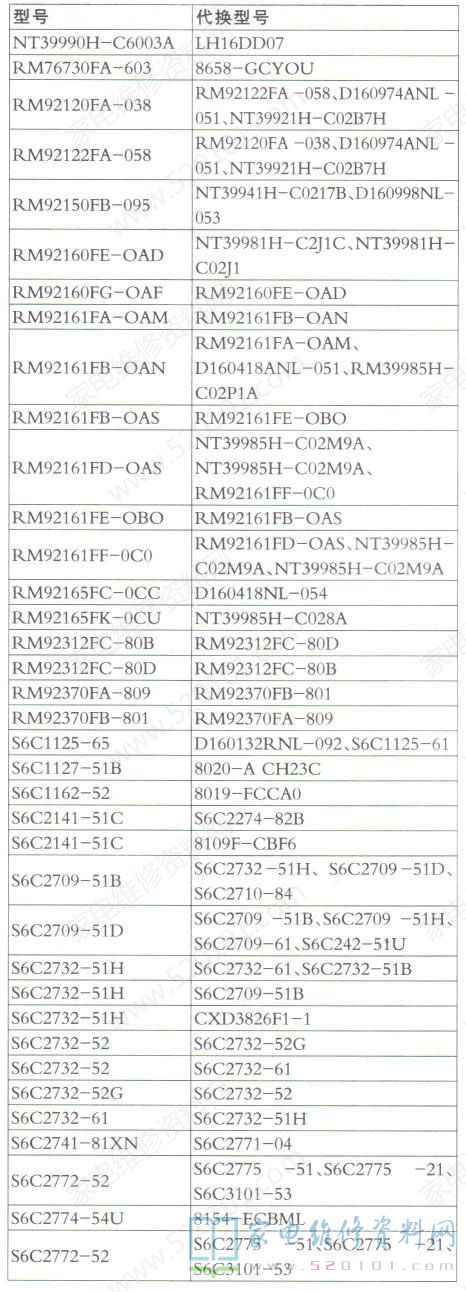

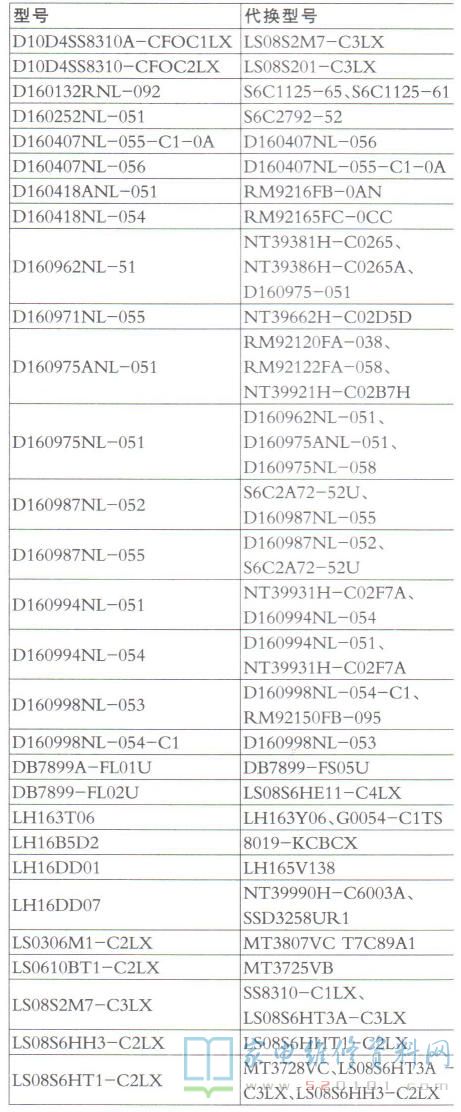

       TAB是英文Tabulator的缩写，表示将芯片预先封入编带内的焊接方式，又称带载自动焊，是一种新型微电子互连技术，能有效地减小引线间距，从而实现有限空间内的多引线连接。现有液晶屏的TAB模块引线间距已降至0.15mm，TAB引线可达864条。液晶屏中的TAB模块是指采用TAB方式将液晶驱动芯片进行薄膜化封装的一块小电路板，如图1所示，各型号对应的代换型号如表1所示。TAB模块通过热压方式与液晶屏玻璃体的引线端相连，以驱动液晶屏。
