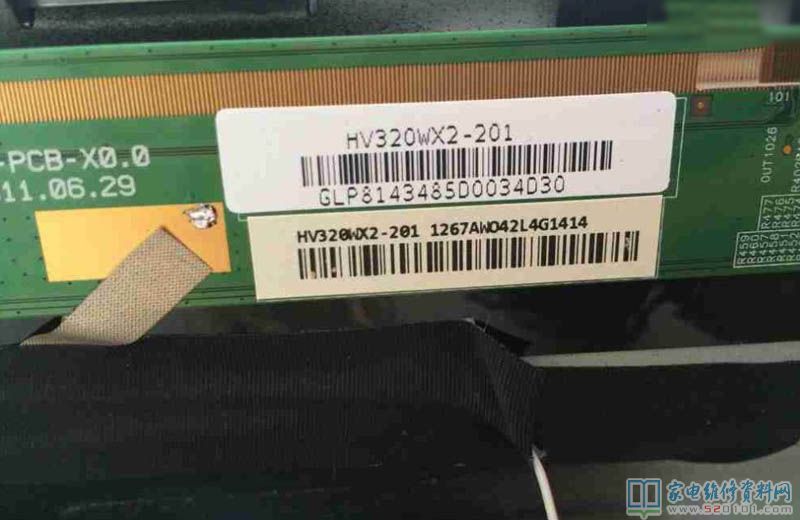

用飞线方法修复京东方屏HV320WX2-201不显示的故障

摘要：

去年年底一客户拿来一台“王牌”杂牌组装机液晶电视，故障表现是开机背光亮，屏幕发蓝色但是不显示，谈好价格红蓝棕，客户同意，拆机开始维修，客户在旁边等着，因为马上过年了，客户着急修好。拿出看奶器测量各个电压和

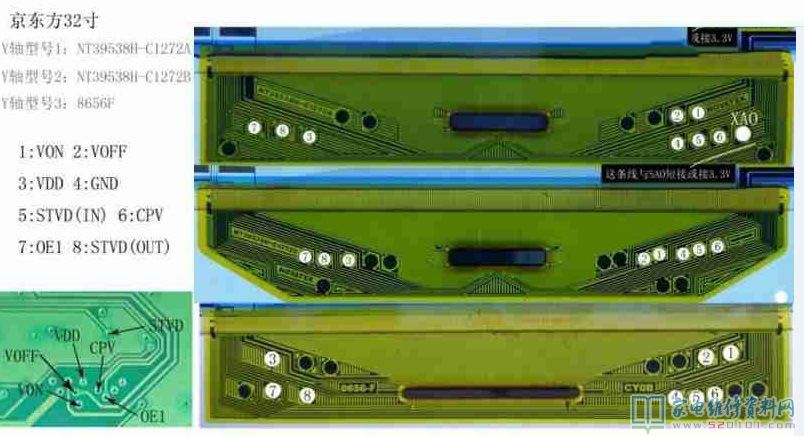

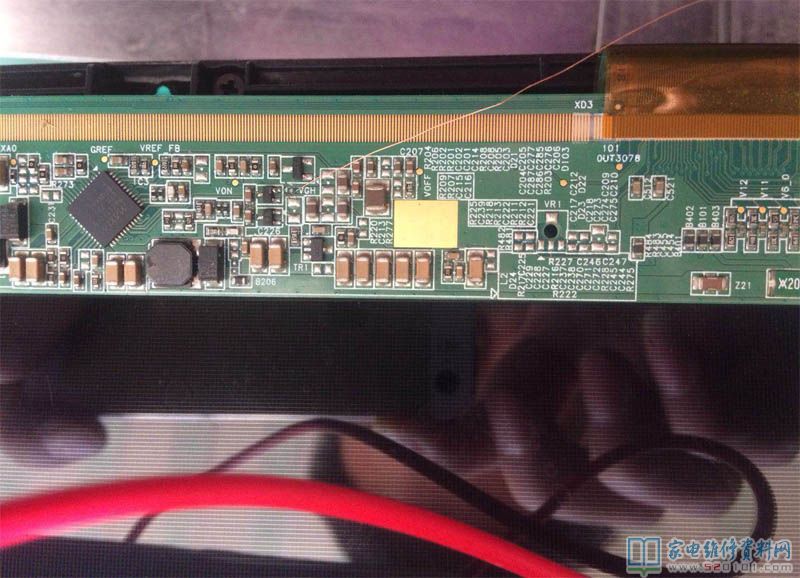

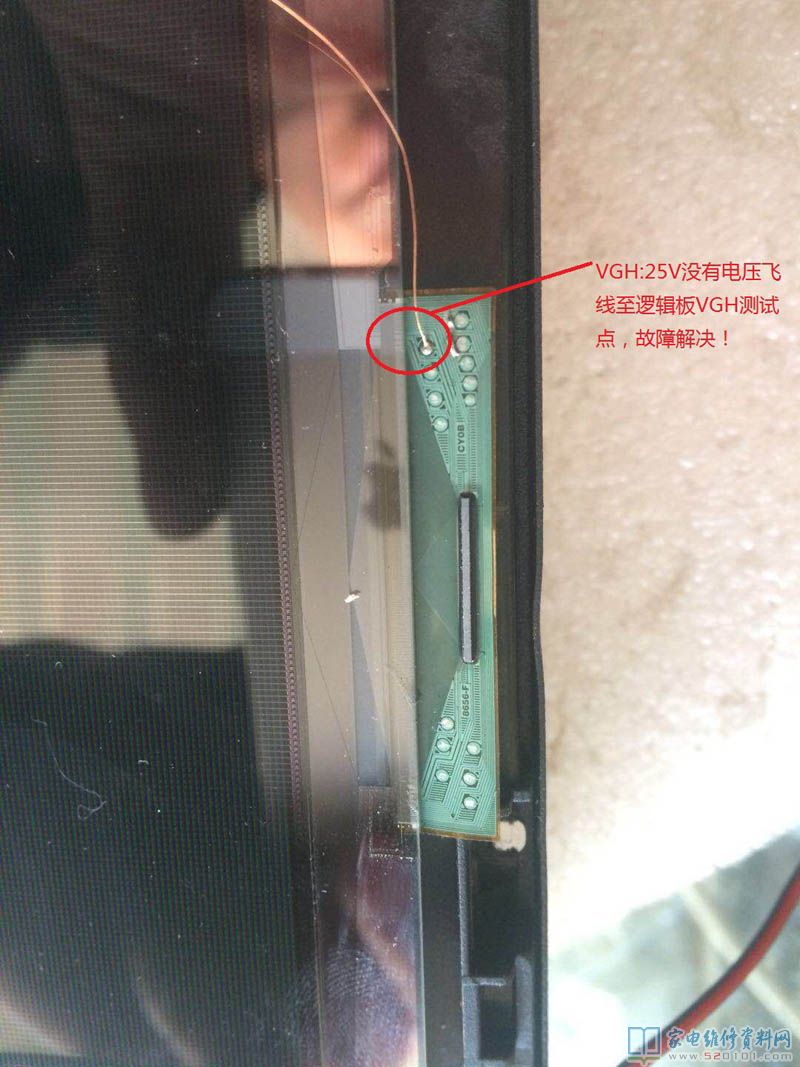

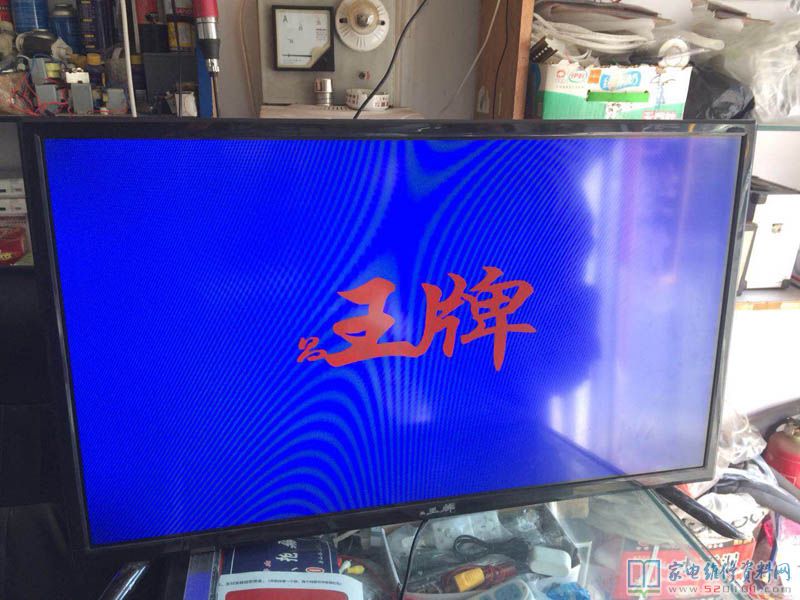

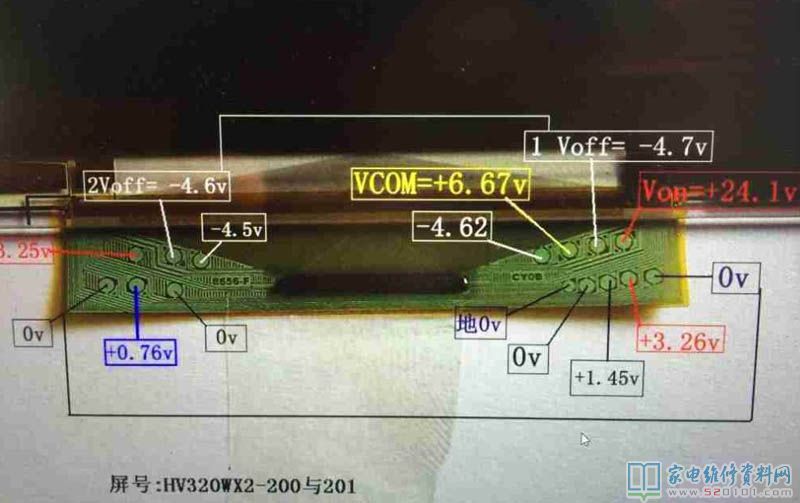

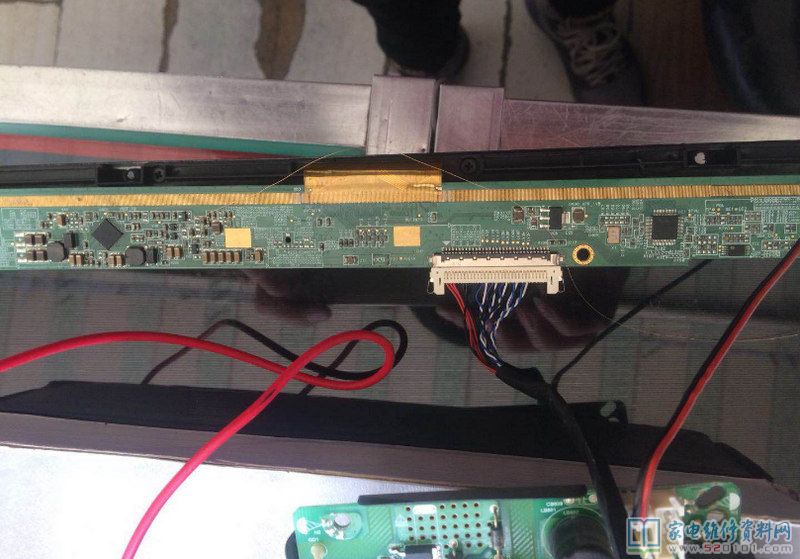

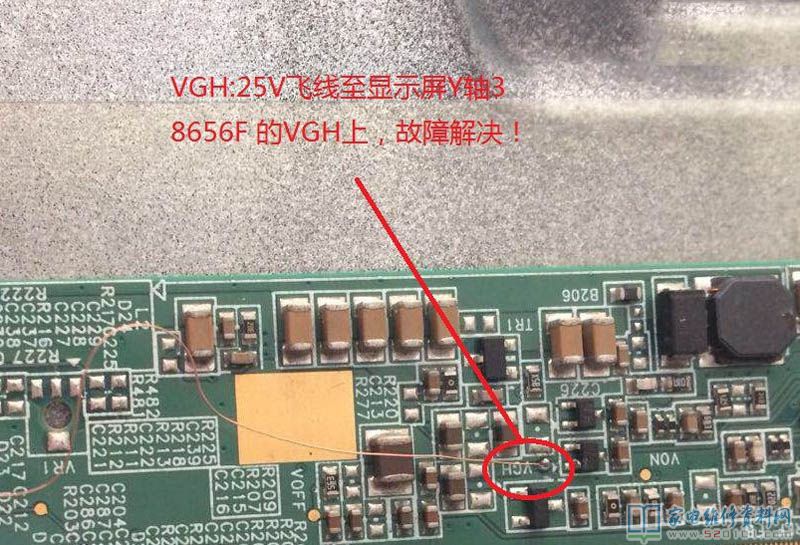

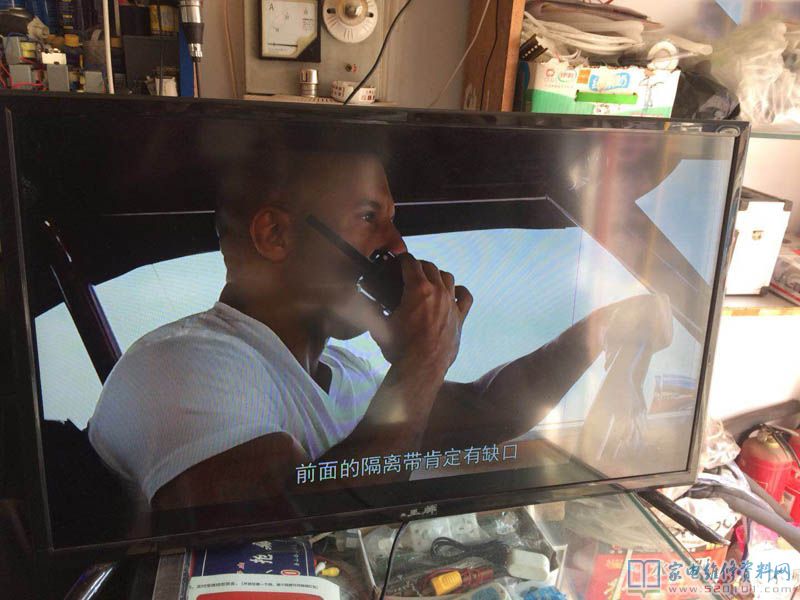

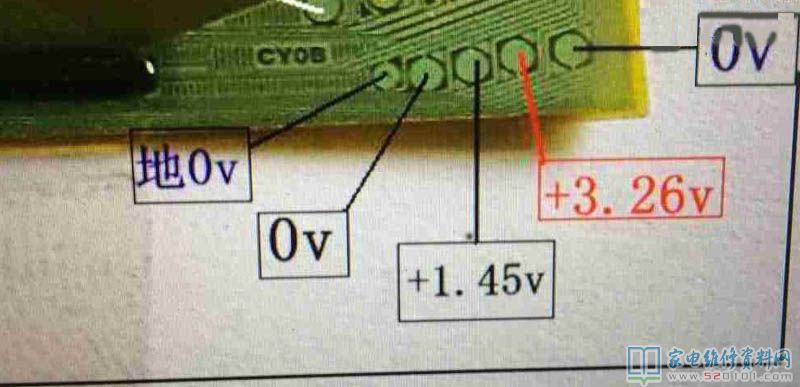

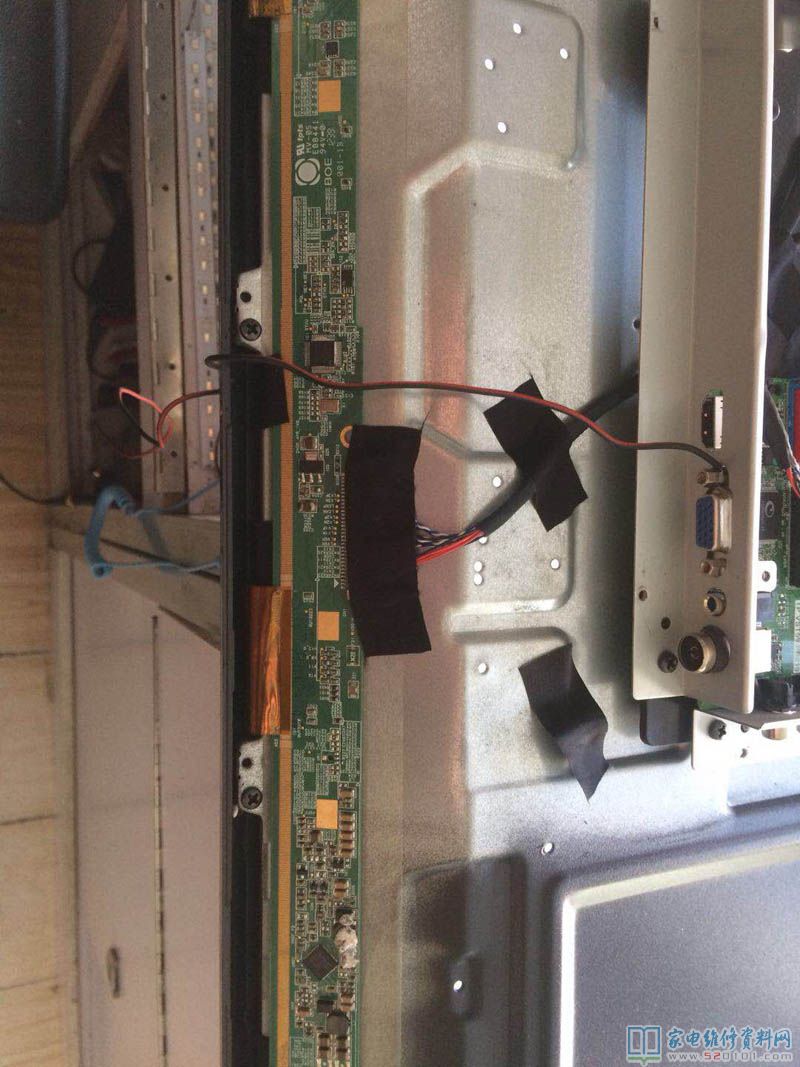

      去年年底一客户拿来一台“王牌”杂牌组装机液晶电视，故障表现是开机背光亮，屏幕发蓝色但是不显示，谈好价格红蓝棕，客户同意，拆机开始维修，客户在旁边等着，因为马上过年了，客户着急修好。拿出看奶器测量各个电压和波形，经过测量VGH:25V电压没有，该屏幕用的是Y轴3 8656F，测量DVDD:3.3V  VGL(VOFF):-7.9V  VGH(V0H):25.8V  VON:24.2V  GREE:15V  VCOM:7.5V  VMID:7.9V AVDD:16.3V  DADD-APR-1V8:1.8V  VREF:1.2V  SDA-EEPROM:3.21V  SCL-EEPROM:3.21V  SDA-EE:2.1V  SCL-EN::3.18V 都有，液晶屏上没有VGH:25V，飞线至逻辑板VGH测试点，问题解决。整个具体过程如下图所示。
