MT5461D01-3-C-1逻辑板的故障检修如下图所示，IC11（W25X10）：SPI FLASH，该块子损坏时会出现黑屏、白屏、花屏等故障。UC1（900FB）：1.8V供电稳压芯片，该芯片损坏时

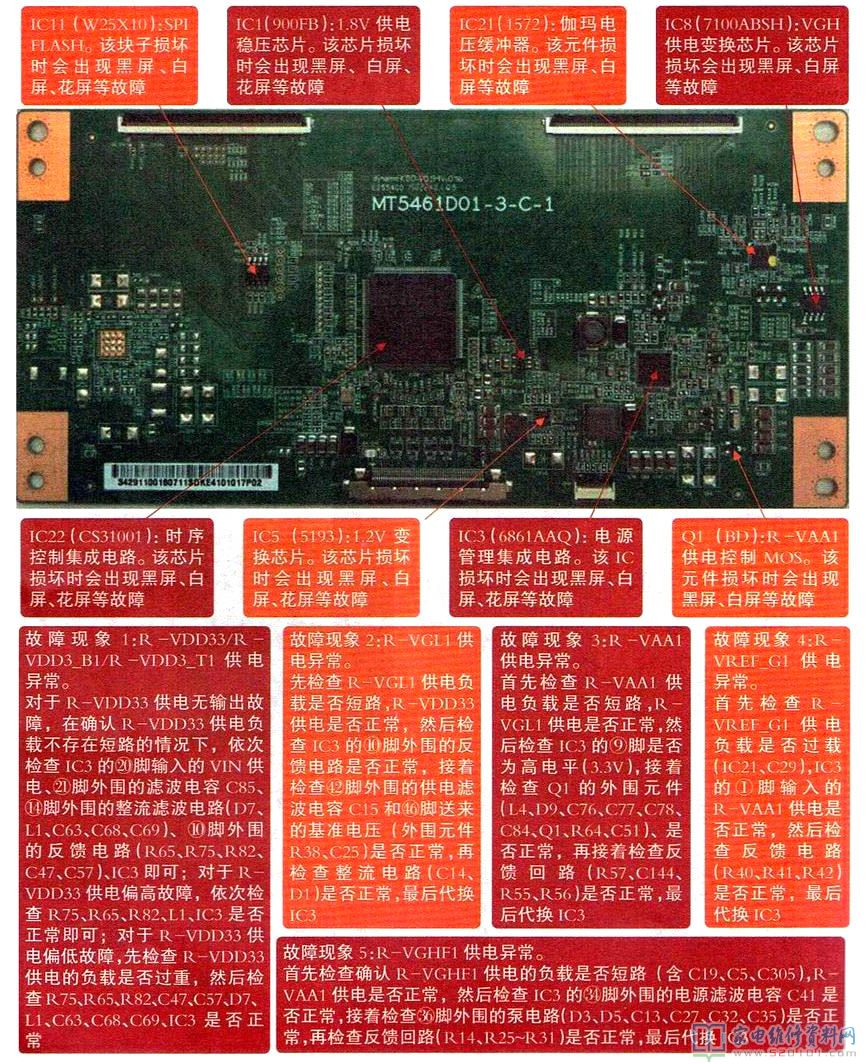

MT5461D01-3-C-1逻辑板的故障检修如下图所示，IC11（W25X10）：SPI FLASH，该块子损坏时会出现黑屏、白屏、花屏等故障。UC1（900FB）：1.8V供电稳压芯片，该芯片损坏时会出现黑屏、白屏、花屏等故障。IC21（1572）：伽玛电压缓冲器，该元件损坏时会出现黑屏、白屏等故障。
