一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
国产 TA 四片机芯系列 21 英寸平面直角遥控彩色电视机(以下简称 TA 四片遥控彩电机 芯)的主机芯电路采用日本东芝公司的 TA 系列或国产的 D(含 CD)系列集成电路，其中图像 中放采用 TA760AP(在整机中的编号为 N201，以下均同)：伴音中放采用 TA7176AP(N401)； 色解码采用 TA7193AP(N501) ；行场扫描小信处理采用 TA7609AP(N701) ，场输出 采 用 STA44C1C(N601)。遥控系统采用汤姆逊公司开发生产的 M494B1 系统，它由红外遥控信号 发送电路 M708、红外遥控信号接收电路 TD2320、微处理器 M494B1(由法国汤姆逊公司设 计生产)及电视信号识别电路 TDA4433 等组成。该机芯彩电同时具有遥控和本机键控两种方 式，主要控制功能有：开／关机、静音、音量增减、频段选择、自动预置选台、频道选择、 电视节目存储及亮度、色度、对比度等几个模拟量的控制。
该机芯系列彩色电视机主开关稳压电源采用自激式串联型开关稳压电源，属热地板(即
底板带电)，并可进行遥控关机(控制直流电压 117V 的输出来实现)。常见的彩色电视机机芯 有环宇 54C－3R 及 54C－4R 等。
(二) 电源电路的组成及工作过程

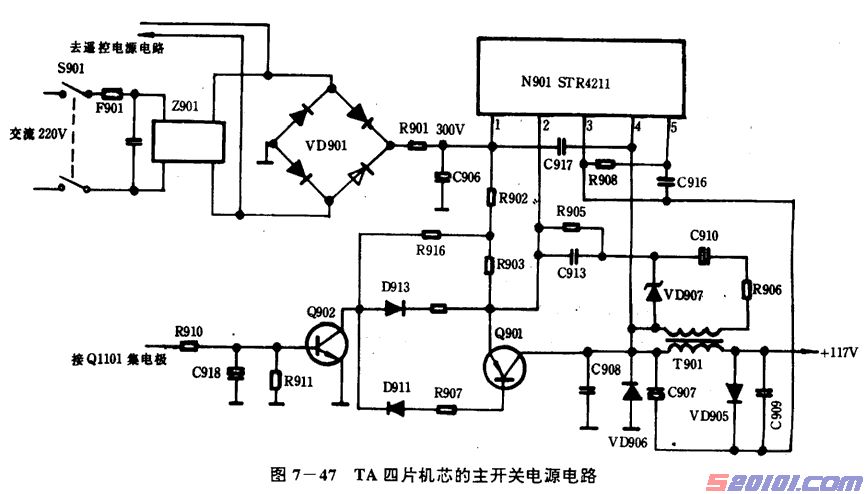

TA 四片遥控彩色电视机机芯的电源系统，由主开关电源、遥控开／关机电源及自动保 护等单元构成。TA 四片机芯系列遥控彩色电视机的主开关电源由电源厚膜块 STR4211 及其 外围元件组成。有关电源电路图如 7—47 所示(以环宇 54C 一 3R 型机为例，以下均同)。现 从维修角度出发，将其各单元电路工作过程简介如下：
1.开关管振荡工作过程
首先，当交流电源开关 S901 接通后，220V 交流电经 F901、Z9O1 低通滤波，进入 VD901
桥式整流器，整流后再由 R901 限流，在滤波电容 C906 上建立约 300V 直流电压。
300V 直流电压分两路送往负载电路：一路加到 STR4211 厚膜电路(1)脚内部的开关管集 电极上，另一路经 R902、R903 启动电阻加到 STR4211(2)脚内部的开关管基极上，从而使开 关管导通，电流从 STR4211(4)脚的开关管发射极流出，经储能变压器(即开关变压器)T901 的初级绕组给 C911 充电，T901 正反馈绕组的电压经 R906、C910、C913、R905 加到 STR4211
的(2)脚，最后导致开关管迅速饱和。VD907 为 2.7V 稳压管，其作用是把正反馈电压限制在
2.7V。
在开关管饱和期间，STR4211 的(1)、(4)脚相当于短路，300V 直流加到 T901 初级绕组 的左端，使 T901 初级绕组中的电流线性增大，并给 C911 充电产生 117V 直流电压。T901 本身也储存起与电流平方成正比的磁场能量。开关管饱和期的长短由正反馈电容 C910 不断 被充电决定。C910 被正反馈电流充电将使 STR4211(2)脚的电位下降，使开关管的基极电流 减小，最后不能维持饱和而进入放大区。
一旦开关管不能维持饱和而电流减小，则开关变压器 T901 中各绕组的电压极性均变反，
负极性电压又经 R906、C910、C913 反馈到 STR4211 的(2)脚，使开关管迅速截止。在开关 管截止期间，续流二极管 VD906 导通，T901 中不能突变的电流经 VD906 流通，再次给 C911 充电, 使 T901 中的磁场能释放给 C911，使 C911 上的 117V 直流电压更加平滑。此时，正 反馈电容 C910 经 R906、VD907 放电，同时 300V 电压经 R902、R903 影响到 TR4211 的(2) 脚电位，最后使开关管又导通，从而进入下一周期的振荡过程。[Page]
2．稳压控制电路的工作过程
该电源的稳压控制电路在厚膜块 STR421l 内部，STR4211 的内部电路结构见图 7—52(a) 所示。其稳压控制过程是：首先，在开关管 Q1 截止期间，T901 初级绕组的电压为右正左 负，除续流二极管 VD906 导通外，整流管 VD905 也导通，在 C907 上建立 117V 直流取样 电压。该电压加到 STR4211 的(3)、(4)脚之间，经内部电阻 R1、R2 及外接电阻 R908 取样， 给误差放大管 Q3 提供取样电压，DW 与 R3 经 Q3 提供基准电压，取样与基准电压经 Q3 比 较放大，集电极输出，最后由脉宽控制管 Q2 去控制开关管 Q1 的饱和期长短，从而达到稳 压目的。
例如，若输出电压偏高，则有下列自动稳压过程：UC907↑→IC3↑→IC2↓→Q1 饱和期
自动缩短，输出电压自动下降到 117V 标准值；若输出电压偏低，则有下列自动稳压过程： UC907↑→IC3↓→IC2↓→IB1↑→Q1 饱和期自动延长，输出电压自动回升到 117V 标准值。 输出直流电压的调节是改变 R908 的阻值。
3．遥控开／关机副电源电路的工作过程

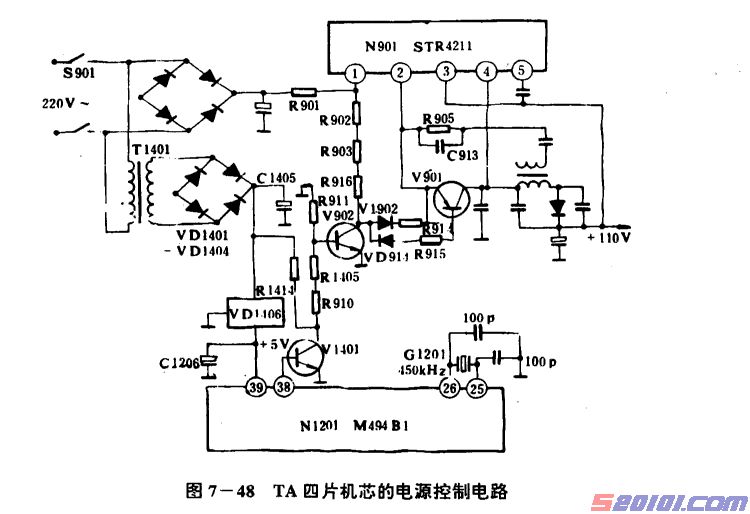

TA 四片机芯系列彩色电视机的电源控制电路见图 7—48 所示。
如图，当按下面板上的电源总开关时, S901 接通，变压器 T1401 次级产生的电压经
VD1401 至 VD1404 整流、C1405 滤波后产生 10V 电压，再经 VDl406 稳压产生+5V 电压，
为 M494B1(39)脚供电，于是 M494B1 进入工作状态。此时如果不按动电视机面板上的预备 开关键或遥控器上的开关机键，微处理器 M494B1(38)脚输出高电平，使 V1401 导通，其集 电极电压下降到零，V902 截止，电源集成块 N901(STR4211)(2)脚由 R902、R903、R916、 VDl902、R914 等提供偏置电压，N901 进入工作状态，输出+117V 电压对行扫描电路等供 电，整机进入工作状态。
在电视机正常工作时，若按动电视机面板上的预备开关键或遥控器上的开关机键，经
M494B1 识别处理后令(38)脚变为低电平(0V)，V1401 转为截止，集成极电压呈 10V 高电平， 通过 R910、R1405 与 R911 分压后，为 V902 基极提供偏置，V902 由截止转为饱和，集电 极电压为 0V，从而切断 N901(2)脚的偏置通路，N901 停止工作,主电源输出电压消失，整机 关闭。
4．自动保护电路的工作过程

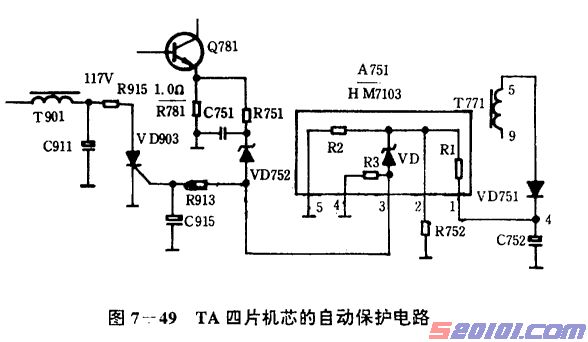

该机芯的自动保护电路见图 7—49 所示。
如图，其保护功能最后通过可控硅 V903 来实现。V903 一旦触发导通，117V 输出电压 便被短路到地，开关电源将停止振荡，从而起保护作用。具体保护过程如下：
(1)行输出管过流保护
图中 Q781 为行输出管，其发射极经检测电阻 R781 接地，VD752 是击穿值为 6V 的稳 压管。在正常工作情况下，R781 上的平均电压值低于 6V，VD752 是不会导通的。一旦行 输出管 Q781 发生过流，R781 上的压降过高时, VD752 就击穿导通，可控硅 V903 被触发导
通, 保护电路动作。
(2)过压保护
过压保护由厚膜电路 HM7103 承担。正常情况下，行逆程脉冲经 VD751 整流后，在 C752 上建立约 110V 直流电压，该电压作用到 HM7103 的(1)脚，经内部电阻 R1、RZ 及 R752 分 压，在其(2)脚产生 8.5V 电压，这不能使 HM7103 内部的稳压管 VD 击穿，此时(3)脚无输出。 一旦开关电源输出电压偏高许多, 或行输出级逆程电容开路等，将使 T771 上的逆程脉冲幅 度过大, 经 VD751、C752 整流滤波，将使 HM7103(2)脚的电压超过 11V，则 HM7103 内部 稳压管击穿，这时 HM7103 的(3)脚给可控硅 V903 提供触发电流，V903 导通，保护电路动[Page]
作。
二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程
TA 四片机芯遥控彩色电视机电源系统的常见故障表现为整机无光栅、无任何声响、或 不能遥控开／关机。前者为开关电源电路的故障，后者则系遥控电源或遥控开／关机电蹈的 故障。
1.主开关电源电路的检修 由于主开关电源电路不良而导致的无光、无声故障，在检修过程中通常有以下几种情况：
(1)输出电压 117V 为 0V, 300V 正常
测试 STR4211 各引脚的电压时，往往只有 300V 电压，STR4211 的(3)、(4)、(5)脚的电 压均为 0V。该故障是开关电源停振，STR4211 内部开关管截止引起。为了判断是否为遥控 关机电路损坏引起，可拔去 XPl2 插头试一试。若拔去后 117V 恢复正常，可查遥控板上三 极管 Q1401 是否开路、R1402 是否开路，此外，查微处理器 M494(38)脚输出低电干的原因， 例如 M494 的(39)脚无 5V 供电，稳压电路 VDl406 损坏等。若拔去后仍无 117V 电压，则说 明是开关电源本身出故障。可查 STR4211 的(2)脚电压，如为 0V，则说明开启电阻 R902、 R903、R916 开路，若(2)脚电压极低，但不为 OV，则可能是正反馈电路损坏，如 C910、R906、 C913、C905 开路及 VD907 击穿，也可能是 Q902、Q90l、VD906 击穿。最后请注意，当可 控硅 V903 导通时，保护电路动作，117V 电压也被短路成 0V，但此时开关电源可能有“吱
吱”声出现。
(2)烧保险 F901
该故障一般是整流二极管 VD901 击穿或开关管击穿所致。当开关管击穿时，保护电路 中的可控硅 V903 必定导通。因而烧保险丝。若用万用表测量 STR4211(1)、(4)脚的电阻值
为 0Ω 或极小，则说明 STR4211 内部开关管击穿。开关管击穿总有原因，应检查稳压取样元
件 VD905、C907 是否开路，然后更换 STR4211 后再开机。
(3)输出电压偏低或偏高
输出电压偏高时，可检查 STR4211(3)脚的电压是否为输出电压的一倍。若等于输出电 压的一倍，则为 VD905 开路或 C907 开路所至。STR4211 的内部稳压电路均截止，输出电 压偏高许多。输出电压偏高应在断开负载并接上假负载情况下检修。若 STR4211(3)脚的电 压正常，则偏高原因是 R908 开路及 STR4211 内部稳压电路损坏。
输出电压偏低，可断开行负载，接上 25W 电烙铁作为假负载，观察输出电压是否恢复
正常。若恢复正常，则说明是行输出管 Q781 过流引起；若仍偏低，则是开关电源本身故障，

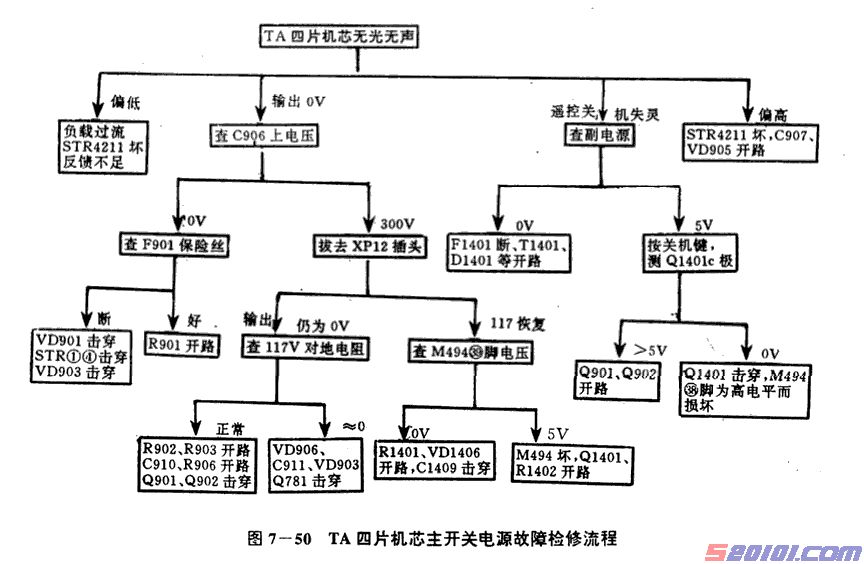

如 STR4211 内部稳压电路损坏、或正反馈量不足、滤波电容 C911 漏电或失效等。 以上各步的具体检修流程见图 7—50 所示。
2．遥控电源及遥控开／关机电路的检修 该机芯遥控电源及遥控开、关机电路故障表现为：无论是按电源开关还是预备开关，均不能 开机。电视机面板上的数码管无显示，整机既无光栅，又无图像和伴音。

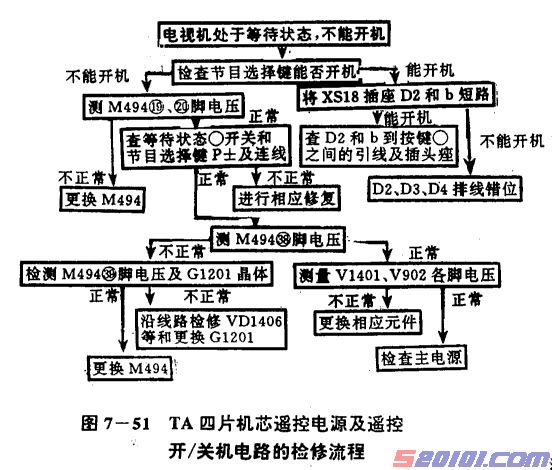

从无论任何方式均不能开机的特征来看，有三个方面的原因，一是微处理器 M494B1 工作不正常，不能输出开机指令；二是主电源控制接口电路有问题；三是主电源或其负载有 问题。另外，从数码显示的特征来看，亦有三个方面的原因：一是 M494B1 未正常工作， 不能输出正常的驱动信号和段显示信号；二是数码显示管损坏；三是 XPl6 插接头脱落或严 重接触不良。据此，应重点检查微处理器 M494B1 的工作情况。微处理器 M494B1 正常工 作需要两个外部条件：一是其(32)与(39)脚之间必须有+5V 电源电压，二是其(25)、(26)脚必 须接入晶振。具体检修时可按图 7—51 所示的检修流程进行。[Page]
如图，首先测量 M494B1(39)脚对地电压为 0V，断开其(39)脚，测其供电，仍为 0V， 说明故障在+5V 供电电路。于是，对预备电源进行检查。测量 C1405 两端电压为+1OV，正 常：测+5V 三端稳压块 VDl406 的输出端电压为 OV；断开负载测其空脚电压，恢复到 5V， 说明负载存在短路现象。用断开法依次对易损件 C1408、C1409、C1206 进行检查，未发现 故障所在，断开 M494B1 的 939)脚故障依然如故；将 XPl5 拔下，微处理器 M494B1 工作正 常，整机开启，可正常收看。
未完，请继续浏览下篇资料
