一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
凯歌／康力／金星 25／28／29 英寸系列遥控彩色电视机均采用全制式国际线路东芝
TA(TA8659)机芯。主要特点如下：
(1)电源电路设计简明而性能好，电源输出有 115V、22V(25V)、15V 直流电压。其中 15V 电压经稳压产生 5V 和 12V 电压分别供给遥控电路和扫描电路作工作电源，使整机待命状态 时也靠主开关电源供电，因而取消了辅助电源。整机功耗小于 150W，适应交流电网 11OV
／60Hz 和 220V／50Hz。为了保证安全使用和维修，该系列机的电源为冷底板型电源电路， 除有良好的次级安全取样及隔离措施外，还设置有输入欠压、输出过压、过流等保护电路， 保证了大屏幕彩色电视机的可靠性。
直流关机时由微处理器输出待机信号，控制主电源的 Q506 导通，再使 Q505 截止，使
12V 行振荡电源无输出, 这时行扫描电路不工作，电源电路的其他输出电压不变，红色电源 指示灯仍旧发光。
电源负载对地短路时有两种过流保护状态：一是瞬时过流保护，这时短路电流不大，输 出电压时断时续，红色电源指示灯闪烁发光；二是短路保护，这时短路电流过大，IC501 不 再振荡，因此没有各档电压输出，红灯不亮。
(2)行输出变压器 T902 除供给显像管和末级视放各档工作电压以外，还输出 12V 电压供 给调谐器、中放、制式逻辑转换、TV／AV 转换、场锯齿波形成以及解码电路;输出 28V 电 压供给场输出电路。在待机状态这些电路都不工作。
(3)全制式解码和行场振荡电路共用一块大规模集成电路 TA8659(IC201)，其中(29)、(31)、
(32)脚为场电路；(36)～(40)和(52)脚为行电路，(33)脚为同步分离端，(47)、(49)、(51)脚输 入外来基色信号(扩展显示功能)，(53)脚为扩展控制开关，用来扩展电路(在该系列机中未开 发利用)，(40)脚为行、场振荡电源(由 12V 降至 9V)；(41)、(42)、(43)脚输出三个基色信号， 送到末级视放电路，无基色信号和噪声信号时输出黑电平。
(4)遥控电路 M34300M4－012SP(IC803)的(30)脚在待机状态输出高电平(2V)，正常工作
为低电平(0V)。(3)、(4)脚输出的 R、G 字符信号不经过解码电路而直接送到末级视放电路， 所以 IC201 的(41)、(42)、(43)脚为黑电平时，无光栅但有字符。IC803 输出的亮度、对比度 等模拟量控制电压均与外接固定分压叠加后送到受控电路, 所以 IC803 集成电路损坏时会出 现自动待机(直流关机)，但有光栅。 [Page]
(二) 电源电路的组成及工作过程
该系列大屏幕彩色电视机的主开关稳压电源电路主要由电源滤波电路、交流输入电压 切换电路、开关振荡稳压控制电路及自动保护电路等部分组成。具体电路见图 8—5 所示(以 凯歌 4C7108 型机为例，以下均同)。
图中的核心元件是 TDA8380(IC501)，IC501 是荷兰飞利浦公司开发生产的双输出脉宽
调制开关电源电路。其(1)脚和(2)脚是集成电路末级驱动功率管的发射极和集电极。其(15)
脚和(16)脚为另一功率管的发射极和集电极。其(10)脚外接振荡电容 C530，使开关脉冲频率
为 33kHz。其(9)脚是 PWM 脉宽调制输入端，外接光电耦合器 IC502，使脉冲宽度受次级主 直流电压控制。其(12)脚外接电阻以设置 PWM 占空系数，R530＝30kΩ 时，占空系数 Ton
／T＝0.3。其(12)脚外接电容 C529，使电路有一个慢启动过程，通电时 C529 瞬时导通．IC501 的(12)脚电压逐渐升为正常值 2.8V 左右，PWM 占空系数由 0 升为正常导通值，使开关管 Q502 导通时间由 0 升为正常导通值，因此输出电压平滑地上升到正常值，而不会在开机瞬 间发生过冲。其(10)脚外接电阻 R529，以设置过渡保护阀值, 当 Q502 发射极电流过大而抬 高(14)脚电平时，其(13)脚相对(14)脚的电压下降，当该电压低于 0.2V 时，IC501 输出的 PWM 占空系数为 0, 电路停振保护。其(7)脚为反馈输入端，外接的分压电阻 R523、R524 用于设 置(7)脚电压，以影响 PWM 波导通时间 Ton。在 T＝30μs 时．若其(7)脚电压为 0，Ton＝3.4μs； 若(7)脚电压升到 1.8V，Ton=10μs。其(6)脚外接的电阻 R522 用于设置参考电流，它影响 PWM 波频率和占空系数：R522＝2kΩ 时，T＝14μs，Ton＝7.6μs；R522＝20kΩ 时，T＝54μs，Ton
＝1μs；正常值 R522＝4.3kΩ,T＝30μs，Ton=10μs。其(11)脚为振荡电路同步输入端。其(5)
脚为电源正极。其(14)脚为电源负极。其(4)脚是电压阀值端：当供电电压低于 9.0V 和大于
20.0V 时(集成块正常供电电压为 9.0～20.0V)，电路都停振保护。各电路部分的具体工作过 程如下：
1． 电源滤波电路的工作过程
该系列大屏幕彩色电视机的电源滤波电路采用三级共模扼流圈和 Y 型电容器组成共模
噪声滤波电路，L520 和 C547、C548 为第一级，L501 和 L508、C509 为第二级，L502 和 C511、C512 为第三级。该电路对工频衰耗最小，对其它高频干扰信号有很大衰耗;C513 和 C507 跨接在电源线之间，旁路高频噪声。
2．交流输入电压切换电路的工作过程
由 Q501、SCR001、C502 等组成交流输入电压切换电路，根据输入交流电压的大小自 动转换整流滤波方式，保证电源电路在 110V／60Hz 和 220V／50Hz 电网中都能正常工作。 切换电路以输入交流 150V 为切换点。当交流输入电压大于 150V 时，经过 D503 和 D507 整 流、C506 滤波后的直流电压经 R511、R509、VR501、R510 分压，使得稳压管 D502 击穿， Q501 正偏而导通。此时可控硅 SCR001 得不到足够的触发电流而截止，C502 未接入整流滤 波电路，电源整流电路为 D504～D507 组成的普通桥式整流方式。当交流输入电压小于 150V 时，经 D503、D507 和 C506 整流滤波后的电压还不能使稳压管 D502 击穿，故 Q501 截止； 另一方面经 D507 整流后的电压经 R505、R502~R506 分压和 C504 滤波后为 SCR001 提供触 发电流，使 SCR001 导通，C502 接入整流滤波电路。在交流正半周，经 D507 整流的电压给 C502 充电；在负半周，D507 截止，C502 上充电电压与输入电压叠加，由 D506 整流，在 C518 上获得倍压输出, 使低压交流输入时 C518 仍有足够的整流电压。[Page]
3．开关振荡电路的工作过程
开机后，电网交流电经整流后在电容 C518 上形成约 300V 直流电压，经 R514 和 R527、 R528 为 IC501 提供一个约 9.5V 的工作电匝。IC501 的(16)脚产生一定频率和占空系数的 PWM 波，经 C525 和 D511～D514 加在开关管 Q502 基极，使开关管受它激式驱动。在开关 管导通期间，300V 直流电压加在开关变压器 T501 初级线圈(1)～(5)上，初级线圈流过锯齿 波电流，其它各个绕组产生的感应电压极性与相应整流二极管相反，故无能量输出，此时变 压器 T501 处于贮能阶段。在开关管截止期间，初级线圈电流线性减少，其它各个绕组产生 的感应电压极性反向，于是整流二极管导通，释放能量。T501 的(7)～(9)绕组产生约 15V 电 压供给 IC501，使电路由启动状态进入稳定正常工作状态，其(16)～(18)绕组产生 115V，(13)～
(14)绕组产生 15V 电压，(10)～(11)绕组产生 22V 电压供主电路板使用。
4．稳压电路的工作过程
该电源电路的稳压采用主输出次级取样反馈控制方式。Q503 和 Q504 组成差分放大电 路，经 IC502 光电耦合器隔离，控制 PWM 占空系数。当主输出电压上升时，Q504 导通程 度变弱，Q503 导通程度增强，其集电极电流增大，IC502 的(4)～(5)脚间等效电阻减少，IC501 的(9)脚电压降低，使 PWM 导通宽度减小，开关导通时间减少，输出电压下降。这个反馈 过程实现了自动调压目的。实际测量结果是，当 IC501 的(9)脚电压由 6.2V 减少到 1.4V 时，
Ton 由 10μs 减少到 0.5μs。
5．保护电路的工作过程 在该系列彩色电视机的电源系统中设有过流、过压及欠压等保护电路。
过流保护由 IC501 和检测电阻 R527、R528 完成。当负载异常或其他原因引起开关管过 流时，电阻 R527 和 R528 上压降增加过大，提高 IC501 的(14)脚电平，使其(13)脚对(14)脚 电压减小，当 U(13)—U(14)<0.2V 时，PWM 波占空系数降为零，电路停振保护。
输入欠压和输出过压保护由 IC501 和 T501 完成。当输入电压太低时，经整流后 C518 上的直流电压远低于 300V，经电阻 R514 提供给 IC501 的工作电压低于 9.0V，IC501 欠压 保护而停振。而在输出电压偏高太多时，T501 的(7)～(9)绕组产生的正常供电电压大于
20.0V，IC501 过压保护而停振。
另外在该电源系统中由 R518、C521、D509、L504、L503 和 C522 等组成阻尼网络，减 少开关管 Q502 开关损耗。
二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与代换
(一) 检修流程 该系列大屏幕遥控彩色电视机电源电路出故障时，多表现为无电压输出，整机无光栅、
无伴音，遥控开机也无效。在实际检修时，通常有以下 3 种不同的故障特征：
1． 无光栅，无任何反应 这种故障也称之为“全无”。故障主要在电源电路，也有可能是行扫描或自动保护电路有 问题。导致故障的主要原因通常是：
(1)在电源电路中较常见的故障原因是开关管 Q502 的 E—C 击穿。故障特征是 5A 保险
丝 F501 和 Q502 发射极电阻 R527、R528 同时烧断。引起 Q502 击穿的原因除本身质量不良 以外，外部原因还有：
a)峰值限幅二极管 D509 开路，使 Q502 负担过大的反峰电压，工作时间稍长便击穿。[Page]
b)IC501 不良，开关脉冲的脉宽调制失控，使 Q502 产生过大的导通电流。
c)Q502 与散热片之间的绝缘膜破损, 集电极与散热片之间的短路电流过大而使 Q502 烧 坏。在更换 Q502 时操作不仔细较易发生。
d)反向激励电容 C525 开路或短路, 使 Q502 的功耗过大，耐压降低，因此一开机就击穿。
e)光电耦合器 IC502 失效，造成 IC501 输出的开关脉冲接近连续的高电平，往往使 Q502
和 IC501 同时烧坏。
(2)IC501 停振。特征是，有 300V 桥式整流电压，但 IC501 的(3)脚电源输入端无 15V 电 压。该脚电压是先由 300V 电压经启动电阻 R514 输入 5V，触发其(10)脚，C530 开始振荡后， 其(1)脚输出很窄的开关脉冲使 Q502 导通．经 T501 的(7)脚反馈整流而逐渐建立起来的。只 要其(1)脚无脉冲输出, 或 T501 的(7)脚无反馈电压输出，都不能持续振荡(只有短时阻尼振
荡), 停振的原因有：
a)启动电阻 R514 开路，使振荡电路没有启动电源。这时 IC501 的(5)脚电压为 0V。
b)IC501(10)脚外接的振荡电容 C530 开路或短路。
c)IC501(6)脚外接的基准电流设定电阻 R522 开路，此处向 C530 提供恒定的电流，R522
和 C530 的参数决定振荡频率。
d)IC501(1)、(2)脚外接的电阻 R519 或 R520 开路, 使正向激励电路无开关脉冲输出，Q502
不工作，因此不能产生反馈电压。
c)IC501(15)、(16)脚外接的保护二极管 D510 短路，使其(1)脚输出的开关脉冲对地旁路， 因此 Q502 不工作。
f)T501 的(7)脚反馈信号整流电路 D508 坏、R516 开路、C523 短路、C524 开路或短路； 都会因没有反馈电压而停振。
g)T501 开关变压器坏, 其(7)脚没有正常的反馈信号。
h)负载电流过大而短路保护。
i)IC501 集成电路坏。
(3)桥式整流电路未输出 300V 电压，原因有：
a)消磁线圈热敏电阻 R512 变质, 或 4 个整流二极管之一短路, 使 5A 保险丝 F501 熔断
(如一开路仍可工作)。
b）220V 输入电压开路， 使整流管输入端无交流电源。
c)300V 滤波电路 R515 开路， 因此虽有整流输出，但无 300V 电压输出，
(4)T5O1 次级线整流流电路故障(很少发生)，原因有：
a)115V 整流管 D515 短路, 使 IC501 进入短路保护状态。
b)15V 整流管 D516 短路或开路,无 15V 电压输出，因此没有 12V 行振荡电源, 也没有
5V 指示灯电源。
(5)负载电路短路
各挡输出电压的负载电路对地短路, 都会引起无光栅、无字符、无伴音, 但是电源保护 状态和指示灯的现象各不相同：
5V 电源短路时，不产生过流保护, 红灯不亮, 5V 变 0V, 12V 降至低于 7V,其它输出电压 不变。
12V 电源短路时, 不产生过流保护, 红灯不亮。12V 变 0V。短路位置被电阻 R300 隔离 时 12V 降至 8V, 其它输出电压不变。
25V 电源短路时，产生瞬时过流保护，红灯闪烁, 25V 变 0V，其他各档输出电压大幅 度跳动。
115V 电源短路时, 因负载短路程度不同而有三种情况：一是短路电流过大, 烧断电路限 流电阻以后变成无负载, 这时红灯亮, 各档输出电压不变；二是短路电流较前略小, 限流电 阻未烧断，这时产生短路保护，红灯不亮，各档输出电压全为 0V；三是短路电流不大，这 时产生瞬时过流保护，红灯闪烁，各档输出电压跳动，115V 跳到上限 80V 左右。[Page]
对于负载短路出现不同现象的故障原因后面另作分析，这里先例举红灯不亮的故障原
因。
a)行输出管 Q902 的 E—C 结击穿是引起短路保护较为常见的原因。在 115V 电源进入行
输出变压器 T902 初级线圈(9)脚之前, 有一限流电阻 R9l3，用于防止亮度突变时产生行扭， 因短路电流未能使 R913 迅速烧断，所以产生短路保护。
b)在 4C7108 型机中，S 校正电容 C918 或 C919 击穿，但 R913 未断，这时也产生电流 短路保护。在 4C6401 型机中因有枕校电路限流，所以无此现象。
c)行逆程电容 C920 击穿(在 4C7108 型机中还有 C915、C916、C917 和阻尼管 D905)， 原因同上。
d)5V 电源对地短路。指示灯无电源，故不亮。这时 12V 电压因 5V 电源短路而降低， 所以行扫描电路不工作。短路位置在遥控红外接收器较为常见(屏蔽罩焊脚碰到 5V 电源)。

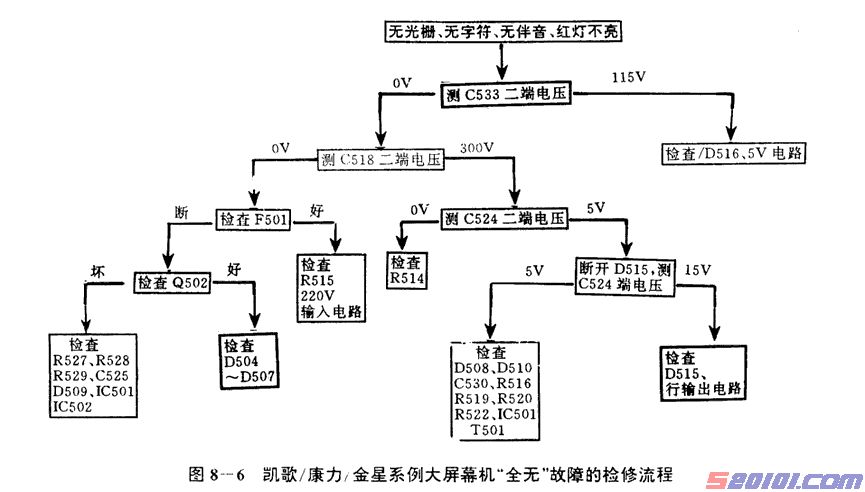

综上所述，在具体确诊故障时可按图 8—6 所示的流程进行。
如图，先测 115V 滤波电容 C533 两端电压，从有无 115V 电压可以大致判断故障部位。 如有 115V 电压，说明电源电路工作正常。故障有 15V 整流管 D516，或者 5V 电源输出电 压对地短路，如果 115V 降为 0V, 说明电源电路不工作，故障多数在电源电路内部, 少数在 行输出电路。
检查电源内部电路时，先测量 C518 两端 300V 桥式整流电压。如为 0V, 检查 F501 保险 丝。如 F501 熔断，先检查 Q502，发现 Q502 的 E－C 结击穿时，发射极电阻 R527 和 R528 必然烧断。如果 R529 也同时烧断，则 IC501 也已损坏, 需全部更换，为慎重起见，尚需进 一步检查可能引起 Q502 击穿的其它可疑元件，证实正常后方可开机。如果 Q502 良好，则 F501 熔断的原因多数是桥式整流管有击穿。如果 F501 未断，检查 R515 和 220V 交流电压 输入电路。
如果 C518 两端有 300V 电压, 故障原因是 IC501 没有振荡。这时测量 C524 两端电压，
如为 0V，可能是启动电阻 K514 开路, 因此启动电压没有输入；如为 5V 电压．则原田较多。 这时可断开 D515，根据电压变化判断故障部位。如果 D515 断开后, C524 两端电压升至 15V， 故障在行输出电路或 D515 短路；若电压不变，可根据电源停振原因逐一检查可疑元件，
2.待命闪烁, 但无光、无声 开机后红色待命指示灯(以下简称红灯)闪烁，说明电源电路处于瞬时过流保护状态。造
成瞬时过流保护的原因有两个方面，一是负载电路对地短路；二是电源电路故障引起供电不 足，输出电压降低而电流增大。
(1)在负载电路中较常见的故障原因是： a)行输出变压器 T902 局部短路。 b)行输出管 Q902 的 E—C 结短路。 c)伴音功放电路 IC602 内部短路。 d)行逆程电容或 S 校正电容短路。
(2)在电源电路中较常见的故障原因是：
a)稳压取样，电路偏置电阻 R534 开路或者稳压二极管 D519 短路。此外还可能有 Q503
的 E—C 结短路或者 Q504 开路。这时取样电流过大，使输出电压降低。
b)反馈电压整流管 D508 损坏或 R516 变值，反馈电压降低，造成 IC501 的(1)脚输出的 正向开关脉冲激励不足。
(3)如前所述，在瞬时过流保护状态输出电压会大幅度跳动(300v 桥式整流电压和 115v[Page]
电压也略有波动)，但有一定规律：
a)行输出电路元件短路或误差取样电路有故障时，115V 电压范围多在 30～80v 左右， 短路程度不同会略有差异但与不同元件无关。这时其他输出电压可上跳至额定值。
b)25V 负载短路时，除 25V 变 0V 外，其它输出电压均可上跳至额定值。

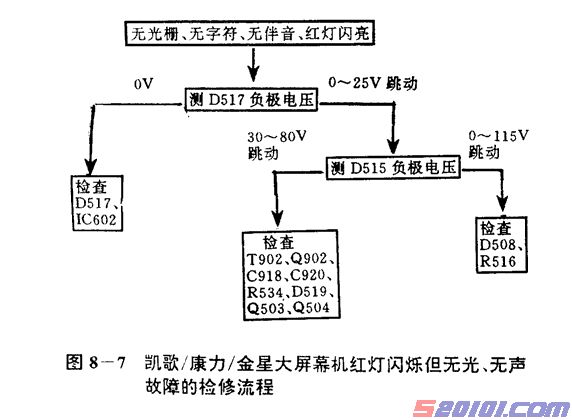

c)电源反馈电路故障时，各输出电压均上跳至额定值。 以上在具体检修时, 可按图 8—7 所示的流程进行。
3．待命灯常亮，但无光、无声 由前面的电路解析可知，待命灯常亮，说明主开关电源已工作，并有 15V 和 5V 电压输
出。无光、无声、无字符的原因是显像管缺少发光所必须具备的工作电压，同时伴音通道也 不工作。从电路原理分析，这二者都不工作的共同原因是行扫描电路故障，因为显像管和公 共通道的工作电源都来自行输出电路。至于行扫描电路不工作的原因，除本身故障以外还会 由遥控电路自动待机和电源电路无 12V 或 115V 电压输出引起。因此故障部位可能在行扫描 电路、遥控电路和 12V、115V 输出电路。
(1)行输出振荡电路有故障
a)IC201 的(40)脚 9V 电源输入电路故障。较常见的原因是稳压管 D207 短路使 9V 电源 对地短路，这时 G 排插座(3)脚的 12V 电压降至 8V。少数 G 排插座接触不良，12V 无输入。 可能原因还有降压电阻 R300 开路、滤波电感 L211 开路或滤波电容 C226、C226 漏电。
b)IC201(39)脚外接的限幅二极管 D398 短路，使行频信号对地旁路，这时(39)脚电压接 近 0V。
c)IC201(37)脚外接的振荡晶体 X201 损坏，行停振。其(39)脚电压>4V。
d)IC201(36)脚外接的 AFC 滤波电容 C231 漏电或短路。漏电时行频降低导致高压保护, 使其(39)脚无行频信号输出，短路时压控振荡器无电压而停振。这两朴情况均使(39)脚电压 降为 0V。
c)IC201(52)脚外接的齐纳管 D204 短路，使保护电路动作，因此(39)脚无行频信号输出。 或者因为 C231 漏电、行逆程电容接触不良导致高压上升，而使 D204 齐纳击穿(常表现为开
机时 T902 引脚出现打火)。这时其(52)脚电压均由 0.2V 升至 1.4V，其(39)脚降为 0V。
f)IC201 损坏引起行停振，这时(39)脚电压>4V。
(2)行推动级或行输出级故障
对此可检测行输出管 Q902 基极有无负压来确诊故障，正常应为-0.2V，若为 0V，则原 因有：
a)G 排插座接触不良，无 115V。
b)行推动管 Q901 坏, E—C 结击穿。
c)行输出管 Q902 坏。如果 E—C 结击穿, 则 R913 也烧断。
d)行逆程电容或 S 校正电容短路，同时烧断 R913。
c)少数有行输出变压器 T902 损坏，曾发生过使 R903、R904、R913、R914 同时烧断。
f)少数限流电阻 R906 开路，使 12V 电压降为 0V。这时未级视放管无偏置电压而截止， 导致显像管束电流截止，同时公共通道也不工作。
(3)遥控电路自动出现待机状态。其特征是 IC803 的(30)脚待机信号输出端为高电平(待 机时 2V)。故障原因有：
a)4Mz 晶振 X801 损坏较为常见, 主要是频偏。
b)IC803 的(42)脚电源电压低于 5V(但非 0V), 原因是三端稳压器 IC503 不良，也曾有
L801 接触不良(电压降至 3V)。
c)脚外接电容(C817 漏电或短路, 使其(7)脚电压降低。[Page]
d)IC803 损坏。
e)IC803(17)脚外接的 D818 开路，或者具(32)脚外接的 D829 开路。
电源电路的 12V、115V 电压输出电路故障。这部分电路故障较少见，可能原因有：
a)115V 整流管 D515 开路，或电感 L508、L509 开路。因而行输出电路无 115V 电压。这 时不影响其他输出电压。
b)在 12V 电源电路中，Q505 开路、Q506 的 E—C 结击穿，或其周围电路元件损坏，都 可能无 12V 行振荡电源输出。
在具体检修时，先测量 G 排插座(1)、(3)脚 115V 和 12V 电压。在电压异常时应注意检 查插件是否接触不良。如果 12V 和 115V 电压均正常，说明故障在行扫描电路。
检查行扫描电路可从振荡电路查起(因此处故障率高)。测量 IC201 的(40)和(39)脚电压， 在其(40)脚电压正常的情况下，其(39)脚应为 2.2V，不同电路测量有些差异，但该脚只要有 行频信号，始终不会变化，当 C231 漏电或短路、D204 短路、D207 短路、D208 短路时均
为 0V;X201 坏、IC201 坏时均>4V。
行推动和输出级主要测试点的正常值是：Q901 的 E—B 极间的电压为 0.4V、E—C 极间 的电压为 40V，Q902 的 E—B 极间的电压为一 0.2V、E—C 极间的电压为 115V。如 Q901
的 E—B 极间的电压为 0.7V，必然是行停振，E－C 极异常时多数是 Q901 坏，少数可能是 推动变压器 T901 不良。Q902 不工作时，无沦故障在前级或是后级，其 E—B 极的电压均为
0V；如 E—C 极间的电压有正常 115V，故障多数在前级，少数有 Q902 特性不良(因电源稳 压由 115V 取样。所以 Q902 不工作时，115V 电压不会升高)；如 E—C 极间的电压为 0V, R913 必已烧断, 多数是 Q902 的 E—C 结击穿，少数可能是 S 校正电容或逆程电容短路。
如果 G 排插座(1)脚有 115V 电压，而(3)脚无 12V 电压，原因多数在遥控电路，这时先
测量 IC803 的(30)脚电压或者 Q506 的 E—B 极间的电压(正常 0V、待机 0.7V)，证实后再逐 一检查遥控电路可疑元件。

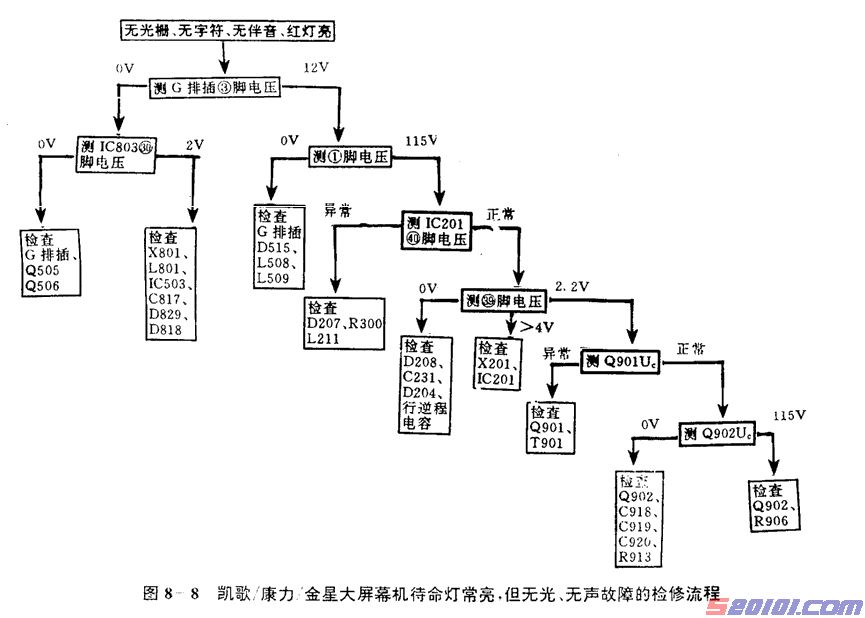

以上其检修流程见图 8－8 所示。

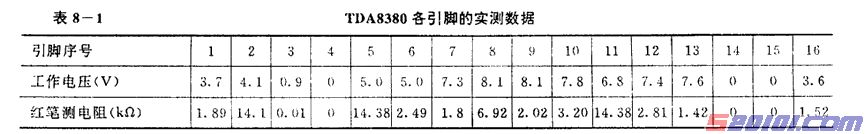

(二) 确诊故障所需的关键数据及易损件的替代 该系列大屏幕彩色电视机电源电路的关键部件是电源块 TDA8380。正常时，其各引脚
的工作电压及在路电阻表 8—1 所列。
表中电阻数据多采用 500 型表在 R×1KΩ 档测得，电压数据是采用 DT－830 在 20V 档 测得。
在实际维修中，最易损坏的元件为开关管 Q502 及电阻 R527、R528，开关管可用 BUW13A 和 2S／C3552 替换, 主要要求 BVCEO≥450V，ICM=15A，PCM=150W。也可用 二只参数相近的 BU508A 并联代替，两管共用原散热片。
三、疑难软故障检修经验
实例 l 凯歌 4C7108 型机待命灯闪烁，但整机“三无”
故障表现：一台凯歌,4C7108 型 28 英寸彩色电视机，插上电源开机后，红色电源指示 灯闪烁发光，但整机既光栅和伴音，也无字符显示。
故障分析及检修：开机后，待命灯闪烁, 说明电源电路处于瞬时过流保护状态。测量稳 压电源各档输出电压均大幅度跳动，跳动范围是：115V 约为 70～80V。15V 约为 10~15V, 25V 约为 15~25V。桥式整流输出的 300V 电压和振荡稳压集成电路 TDA8380 的(5)脚的 15V 电 源电压也略有波动。其中+B 电压跳不到 115V。所以怀疑故障在 115V 输出电路。于是拔出[Page]
G 排插，断开 115V 负载, 再测各档输出电压依旧不变，说明故障不在负载电路。 分析电源瞬时过流保护的原因有两个方面，一是负载电流过大, 二是电源供电电压低
落。在断开 115V 负载后, 这一路电压仍然偏低, 因此判断故障在稳压取样电路。测量 Q503
和 Q504 的各极电压，发现 Q503 的 E－B 极间的电压由 6.3V 降至 1V。检查稳压二极管 D519
良好，最后发现 Q503 偏置电阻 R534 阻值由 47kΩ 变为无穷大，更换电阻后故障排除。 由前面的电路解析中可知：4C7108 型彩电采用它激式开关稳压电源，系脉宽控制稳压
方式。过流保护有二种状态：一是短路保护，即负载电流过大时开关电源停振，因此电源指 示灯不亮，二是瞬时过流保护，即负载短路电流还不太大，或者供电不足，便暂时使开关脉 冲占空比变 0，负载电流消失后又随即恢复，因此指示灯闪烁发光。从前面的电路解析中可 知，该机的稳压控制从 115V 输出电压中取样，差分电路 Q503 和 Q504 为误差取样放大电 路，取样信号经过光电耦合器 IC502 送到 TDA8380 的(9)脚(脉宽调制端)，通过控制脉宽使 输出电压保持稳定。当输出电压偏高时，Q504 导通电流减小，Q503 导通电流增大，TDA8380 的(9)脚电压降低，脉宽变窄，输出电压便下降。R534 开路时，迫使 Q503 饱和导通，误差 取样电路不再起稳压作用，输出电压过低而供电不足，因此进入瞬时过流保护状态，同时
115V 电压的跳动幅度也因此低于其他输出电压。
在稳压取样电路中，D519 短路或 Q503 的 E—C 结击穿、Q504 开路都会产生与 R534 开路相同的结果。不过 R534 开路的故障实例多于这几个晶体管短路或开路的故障。从 R534 在电路上的位置来看，上端接 115V，下端接稳压管 D519, 电阻功率为 1／4W．易损原因显 然与电阻功率余量选得不够有关。
实例 2 康力 MFM 一 7193 型机无光、无伴音，机内发出“噗噗”声。 故障表现：一台康力 MFM 一 7193 型 29 英寸彩色电视机，通电开机后，机内发出“噗
噗”声，但荧光屏无光，扬声器中无任何声响。 故障分析及检修：由故障特征判断，该机的保护电路已起控，应重点检查稳压电源电路、
自动保护电路及行输出电路。拆开机壳采用动态电压法，测开关电源输出的三组电源中
+125V 端有很低的波动电压，+16V 和+12V 端均为 0V。由此推断电源负载可能有短路故障， 引起过流保护电路动作，强迫开关电源停振。
首先检查+B(125V)电源端。先断开 L508，在 D515 负端接 60W 灯泡作为假负载。通电，
灯泡亮，三组电源的输出电压正常。由此可见，问题出在+B 的负载上，因此应重点检查行 输出电路。+B 经 R913 接至行输出变压器 T902 的(9)脚, 由 T902 的(10)脚供给行输出管 Q902， 经检查发现 Q902 已击穿，换新。检查逆程电容和行输出变压器 T902 的(8)、(9)、(10)脚外 接元件均正常。于是通电，整机正常。
实例 2 康力 MFM－7193M 型机无声, 屏幕为水平一条亮线
故障表现：一台康力 MFM－7193M 型 29 英寸彩色电视机，据用户介绍说，该机在收 看过程中，因交流供电电压突然升高，致使图像和伴音均消失，屏幕仅为水平一条亮线。先 后请两位修理人员帮助修理过。[Page]
故障分析及检修：这是—例较复杂的故障。应采用观察法结合静态电阻法，先从电源电 路开始检查。拆开机壳, 直观察看，发现开关电源变压器 T501 次级的 D517 已换成 IN5408， D517 的印制线已烧焦，IC602 已焊下, 扫描集成块 IC301(AN5521)已撤换过，其它无明显损 坏。该机有两块线路板，左边一小块为开关电源和伴音处理电路，另一大块为主电路板。
为安全起见，先测开关电源和行扫描电路的对地电阻，没有发现短路现象。短时间开机，
分别测开关变压器 T501 次级各绕组的整流滤波输出的电压为 142V、27V、19V 且很稳定， 因此必先判定电源电路是否正常。试用自耦变压器将交流供电压从 100V 逐渐升高到 220V， 开关电源的输出电压均能稳定在 142V、27V、19V, 说明开关电源工作基本正常。但主电源 供电 142V，升高太大。测场扫描功放集成电路 IC301(7)脚的电源供电电压为 0V,而 IC301 的供电是由行输出变压器(5)脚经过 D903 和 C310 整流滤波后获得的，R905 为 IC301 供电的 限流电阻。由于行扫描电路基本正常。说明 IC301 或其供电电路必有问题。在路查得 R905(6.8Ω／2W)开路，用同规格的电阻更换后，场幅满幅，并有正常的噪波点。接收电视 信号时除图像扩大、亮度偏亮和无伴音外，其余均正常。图像扩大一般系行扫描电路故障, 显 像管老化和电源供电过高所引起；再考虑到亮度偏亮，故推断必是电源电压过高所致。至此
142V 主电源供电过高的疑点更加明显。 应检查其稳压控制电路，由前而的电路解析中可知：开关电源的主电源稳定控制电路工
作原理是：由 R536, R537 和 VR502 取样，R534、D519 组成基准电压电路，Q503、Q504 对误差电压进行放大，经光电耦合器 IC5O2 和 IC501 去控制开关管 Q502、Q504 对误差电 压进行放大，经光电耦合器 IC502 和 IC501 去控制开关管 Q502 的导通时间，以稳定输出电 压。当 VRS02 调小时，主电源升高;调大时主电源降低。考虑到他人已维修过此机, 极有可 能误调 VR502。试调整 VR502(反时针旋到底)，主电源电压下降到 128V，此时光栅比原先 明显缩小, 但比正常光栅仍嫌略大。
接着检修伴音电路，D517 为伴音功放 IC602 的供电整流管，系高频整流管。考虑到
IN5108 的频率特性不能满足要求, 用 2CN1 高频整流管更换。IC602 已明显损坏(有烧焦的裂 痕)，现无集成块更换, 综合考虑后决定用 TA7240 代换。TA7240 为 12 脚单列双功放集成电 路，代换后输出功率毫无问题。但供电电压最大值为 18V，测得 D517 整流管的输出电压为
24V，必须通过降压，使 TA7240 供电电压降至 18V 以下。为方便起见，最后选用 L7818 稳 压集成块解决。办法是将 L601 到 IC602 的(8)脚的线路板割断，将 L7818(1)脚与 L601 一端 连接，其(3)脚与 IC602(8)脚连接，(2)脚接地，并将 L7818 固定在 IC601 的散热片上。
音频功放集成块的代换处理较为简单，各引脚对应关系见如下：
TA7240 的(9)、(10)脚是自举端，将其(9)、(11)脚悬空，然后用两只 100μF／25V 的电解 电容分别接(8)、(9)两脚之间和(11)、(12)两脚之间，(9)、(11)脚接电容的正极。其余各脚用 短导线按表对应连接，再将 TA7240 安装在原散热片上，然后将原线路中的 R622 和 R620 一端脱开。最后将稳压块 L7818 也安装在同一散热片上，到此代换处理结束。[Page]
开机试收看电视节目，伴音比原机更好，但在接收过程中，偶尔会自动关机，自动关机
后重新开机，又能正常工作。经仔细观察，发现总是在较亮画面的情况下自动关机。关机时 测开关电源输出的主电压仍为 128V，说明是束电流过强引起自保。
该机 IC201(TA8659AN)的(52)脚为 X 射线保护端。当自动关机时，测该脚电压为 1.4V， 正常应为 0.2V 左右，说明自动关机是保护电路动作所致。该机的 X 射线保护是通过行输出 变压器(1)脚取样，(其(1)、(2)两脚为显像管的灯丝供电绕组)，再通过 R233 与 R221 分压后，
又经过齐纳二极管 D204 加在 IC201 的(52)脚上。当束电流过大时，其灯丝绕组电压必然升 高，致使 D204 击穿。电路停止工作。
从故障现象分析，束电流过大是因阳极电压过高引起。结合前面检修情况(图像略为扩 大，调整取样电阻 VR502 才能使输出电压降低，音频功放块损坏)，可以肯定开关电源必有 问题。于是重新检修电源电路。重点检测取样、误差放大电路。查得误差放大管 Q503 的电 流放大倍 数 只有十几 倍 ，换一只 正 品 2SA1015 — GR, 开机 测试主电 源 电压，一 边 调 整 VR502，一边观察图像，当主电源电压调到 116V 时，图像大小已很正常，自动停机现象彻 底排除。
从维修过程来看，故障根源应归结为 Q503 不良。Q503 电流放大倍数太小，不仅会引
起开关电源输出电压升高，而且当交流供电电压升高时，开关电源的调整能力下降, 致使主 电流供电明显升高，引起 x 射线保护电路动作。但开关电源此时仍在工作，势必引发各种故 障的出现。
实例 4 康力 MFM 一 7193M 型机“三无”, 待命灯不亮
故障表现：一台康力 MFM 一 7193 型 29 英寸彩色电视机，开机后“三无”，电源指示 灯不亮。
故障分析及检修：由故障特征判断，该机的电源电路有问题。拆开机壳，直观检查, 保 险管完好，分析其保护电路似乎不动作, 即使动作，也多是稳压电源内部故障引起。于是通 电，首先测稳压前的 300V 直流电压，正常。测开关调整管 Q502 集电极电压，为 280v，也 正常。 测开 关管 Q502 基极无 负偏 压，可 推断 为 Q502 停 振，故 无输 出。估 计可 能是 IC501(TDA8380)或其外围电路有故障。检查有关外围电路，未发现损坏元器件，当时想问 题可能出在 IC501，故测 IC501 各脚电压。当测到第(10)脚时，不想故障突然消失，整机恢 复正常工作，但过一会却又自动停电。由于(10)脚连接的是启动电容器 C530，怀疑 C530 变 值(因前面检查时只用一般万用表初测各电容有无短路或显著漏电现象)，用专用电容仪测 量，发现 C530 原来为 680pF 的容量只有 40pF 左右了。试用完好的
680pF(630V)电容代换后，故障消失。经试验该电容的容量要求并不太严格．只要在 620～
750PF 范围内，耐压 630V 以上的都可用。
实例 5 康力 MFM 一 7193 型机“三无”，机内发出“吱”叫声
故障表现：一台康力 MFM 一 7193 型 29 英寸彩色电视机，开机后整机“三无”。面板 上的电源指示灯不断闪亮，机内有很轻的“吱吱”保护叫声。
故障分析及检修：有“吱吱”保护叫声, 说明保护电路动作, 很可能负载过重，某处有 短路性故障。因该机的电源与音频部分台用一块电路板，故先拉出该电路板，将电源输出至 主电路板的插接件 G 的插头拔出，测其插座(1)、(3)端子上的电压为十 110V 及+12V，正常。 同时发现，一拔下 G 插头。吱吱声消失，且电源指示灯不闪而常明。这说明电源本身无问[Page]
题, 故障在负载侧。由于负载“大户”是行输出管，所以先测行输出供电端的对地电阻，实 测其电阻接近于 0, 再测行输出管的 C—E 结电阻，发现已被击穿短路。该管为 2SC1556, 一 时找不着同型号管，查手册，用 BU508 代替，工作正常。
实例 6 康力 MFM－7193 型机“三无”，机内发出有规律性的"打嗝”声
故障表现：一台康力 MFM－7103 型 29 英寸彩色电视机，开机后呈“三无”状态，无
“吱吱”声，但机内发出规律的“打嗝”声。
故障分析及检修：先拔去 G 插接件，使电源与主板负载分开，测电源输出电压，均正 常。说明故障在负载侧。重点检查行输出级, 发现+115V 至行输出变压器(9)脚中的电阻 R913 已流大所致。测行输出管及逆程电容等，均良好, 最后怀疑行输出变压器中有匝数不多且情 况不太严重漏电的缘故。更换行输出变压器后，故障排除。
实例 7 康力 MFM－7193 型机“三无”，待命灯间歇发亮
故障表现：一台康力 MFM－7193 型 29 英寸彩色电视机，开机后“三无”，电源指示灯 间歇发亮，但无任何响。
故障分析及检修：拔下 G 插接件，测 115V 及 12V 端电压。发现都有明显摆动, 前者为
50～115V；后者为 2～12V。这说明故障在电源部分或音频放大部分(因这时音频部分仍与电 源相接。为判断故障在电源还是在音频功放部分, 遂将电源+22V 输出端与音频功放供电电 路断开，插上 G 插接件, 开机后测+11OV、+12V 电压，正常, 测+22V 端也正常，说明故障 在音频功放部分。恢复上面已临时切断的+22V 供电电路, 自音频功放级起逐级临时切断其 供电电路，发现当切断功放 IC602 的供电端子((8)脚)后，所有电源电压都恢复正常，整机也 可以收看正常的图像, 但无声音。这里已可说明问题在功放级，大概是功放级出现超低频自 激。经初步检查其外围电路无故障，试换 IC602(TDA2007)，故障排除。
