1． 扫描速率转换芯片
数字信号处理板中将模拟电视信号采用TVP5147彩色解码和A/D变换芯片，YPbPr信号采用高速A/D变换芯片MST9883或AD9883，数字信号处理芯处采用美国Pixelworks公司的变频处理PW1235，它将输入的各种模式的信号统一变换成1080i/60Hz的扫描格式，然后将RGB三基色和HV同步信号送经SDA9380视频和行场偏转处理芯片，进行模拟量，白平衡，自动亮度控制和自动白平衡处理。
PW1235含有两个数字视频接口和一个数字图形接口，两个数字视频接口输入的是16bit 4：2：2或4：1：1的YUV数字视频信号，本机只使用了其中的一个接口。从TVP5147输出的16bit YUV数字视频信号、VCLK时钟信号和VHS、VVS行场同步信号送入PW1235的15~23脚和25、27、28脚。从MST9883送出的并行24bitYUV信号、GHSOUT/GVSOUT同步信号和GLCK时钟信号分别送到PW1235的高速数字图形接口70~100引脚和66、67脚和68脚。
PW1235内部主体由输入单元、存储器控制单元、显示单元和可编程控制单元四部分。
PW1235对输入的信号分三个通道处理， 即：I-channel、 B-channel 、P-channel，I-channel通道对隔行输入的信号进行运动图像的检测和降噪处理。B-channel采用直通方式，不经过存储器和内部信号的处理，经D/A变换后直接输出，1080i/60Hz就是使用该通道。P-channel是将逐行扫描的信号转换为隔行扫描方式。经IC处理后的信号3 个D/A数模转换电路，将数字信号变换成模拟信号RGB从IC的第150、153、156脚输出，DHs、DVs行场同步信号从第103、104脚送出。
PW1235采用2.5V和3.3V电源供电，复位和总线受主板的CPU控制。

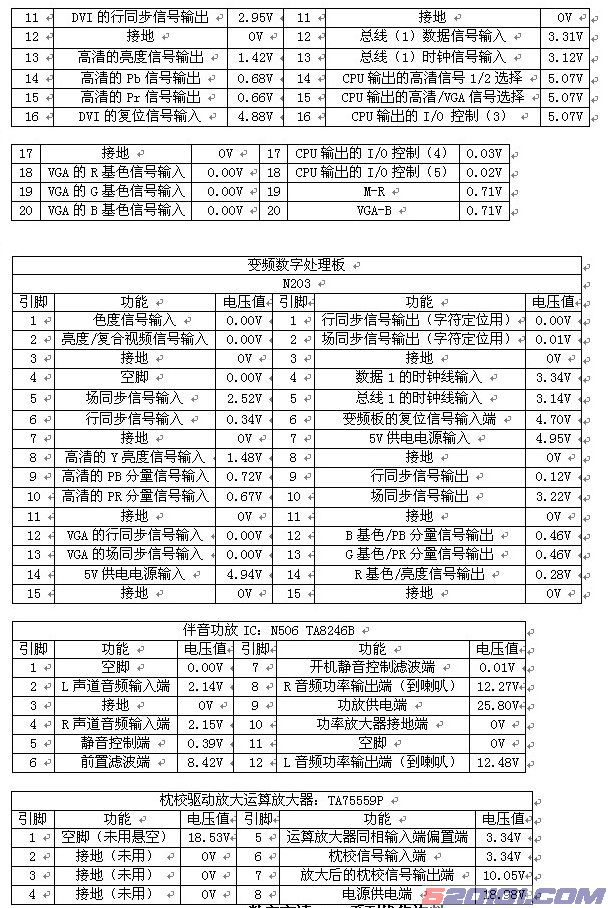

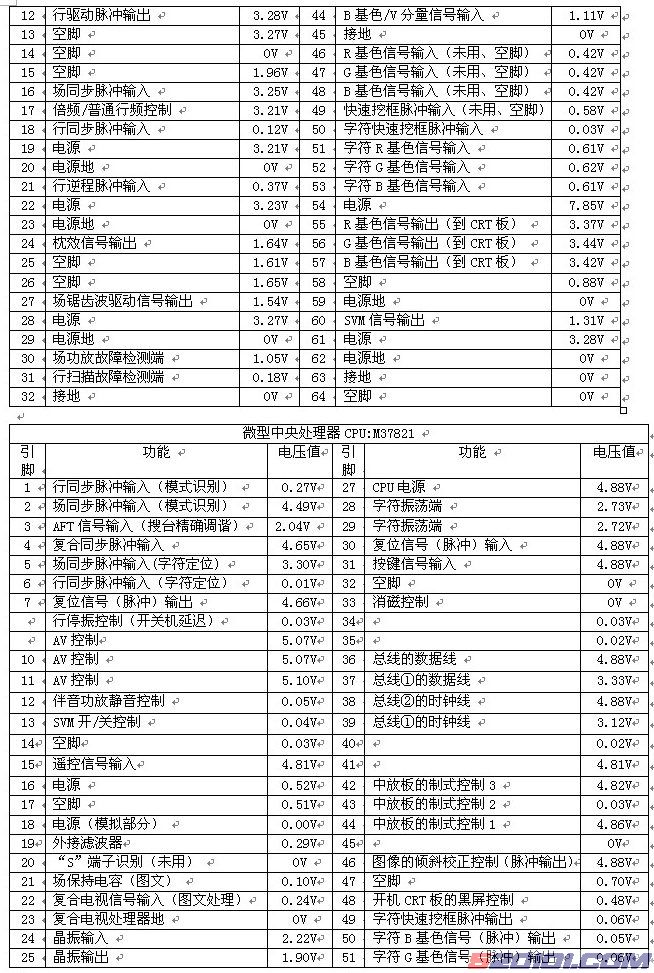

2．SDA9380视频与行场偏转处理部分
SDA9380是一个高集成度彩色电视机中采用的视频、行场偏转处理芯片。在视频处理方面，它带有两组YUV/RGB通用输入接口。一组RGB输入接口，这组输入可用于SVGA信号输入或OSD字符插入。同时它还有各种模拟量的调节，自动亮度/对比度限制，自动暗电平检测，自动暗平衡调整，以及可调节的行、场消隐信号，亮度Y信号的微分可作为SVM扫描速度调制信号。行场偏转处理电路中，该芯片可工作在15~19KHz或31~38KHz，含有行同步锁相和行驱动信号输出，直流耦合的场输出和枕校信号输出。带有完善的行场保护功能和B+检测功能等。
SDA9380是总线控制的芯片，带有上电复位引脚，须两组电源供电（8V和3.3V）。
数字信号板处理送出的RO、GO、BO经耦合电容C217、C218、C219送到SDA9380的42~44脚(该组输入采用的是YUV的形式)，字符OSD由第50~53脚输入，其中第50脚是字符快速消隐选通端，第49脚为字符半透明输入引脚。输入的信号经内部电路钳位、混合和切换后黑电平延伸，峰值限制，亮度/对比度/彩色调节，自动白平衡和微分处理，经缓冲放电路后由55~57脚出，其中SVM信号由60脚输出。在检修视频信号处理时，注意检测由集成电路内部相关的ABL、DCI引脚。
行场同步信号送到16、18脚，行频的自由振荡来自晶体振荡器，经行同步锁相环PLL电路后，产生具有一定占空比的行驱动信号由IC的12脚输出。场输出引脚差分的方式，本机只用的VD-一个锯齿波。由于行频自由振荡来自晶体振荡器分频而得到，维修时不能用仪器表笔去测量晶振两端的电压造成频率不稳，以免因行频变化烧坏行输出级电路。
SDA9380具有完善的行场保护功能。场保护功能，该芯片的第30脚VPROT输入的是从场功能反馈回来的锯齿波形，正常工作时，该引脚有峰峰值是1.5V到2.7V的波形输入，用来监视场扫描电路工作是否异常。当场电路工作不正常时（如场偏转开路，短路，没有场电源等），该引脚就检测不到场锯齿波形，在若干周期后，行输出12脚HD悬空变为高电位，行扫描也停止，（35 脚PROTON也输出高电平作为图像消隐，本机末用）防止出现水平亮线而烧坏显像管。
IC的31脚用于行保护，监视行逆程反馈的信号，正常工作时该点电压设定在峰峰值1.5V~2.7V之间。当电路出现故障引起B+电源电压下降，行频突然上升或行输出负载加重引起行逆程电压下降时，反馈到该引脚的电压也随之下降，峰峰值小于1.5V，此时电路处于消隐状态，RGB停止输出。反之当电路出现故障引起B+电源电压上升，行频过低等原因引起行逆程电压上升时，行输出12脚HD悬空变为高电位，行扫描停止工作，（PROTON 35脚也输出高电平作为图像消隐，本机末用）防止高压过高及保护行输出级电路。 [Page]
3．CRT视放电路
视放末级电路主要是进行宽频带的视频放大，驱动CRT的阴极，控制三个电子枪发射电子流的大小。本机的视放主要由三块并联放大的视放IC TDA6111Q，关机消亮点电路等组成。
TDA6111Q是一个16MHz宽频带的视放集成电路，带有自动暗电流检测功能，外接阴极反馈电阻，两路阴极驱动（一路直流驱动、一路交流驱动），还有防过载保护和防静电保护功能。
从主板送来的RGB信号加速电容的分压电阻分别送到TDA6111Q的第3脚Vin反相输入端，经集成电路内部镜像高增益电压放大，从IC第8脚输出，同时为提高视频带宽，瞬态变化的高频信号经另一路放大器后由IC第7脚Vcn阴极瞬时（交流）电压输出端，经560P的电容耦合到CRT的阴极。交直流负反馈信号由第9脚输出，用来稳定放大器的工作状态和电压增益。
暗电流检测是通过场回扫逆程期间，主芯片分别送出RGB三色的测试线，根据视放反馈回来阴极电
流的大小来自动调整主芯片放大器的增益和偏置，实现自动白平衡。TDA6111Q的第5脚是Iom暗电流检测输出，由IC内部的电流镜像电路，它的大小反馈了阴极电流的大小。
本机采用泄放型的关机消亮点电路。由主板关机静噪电路V001、C001、D101等组成，当电源关机时检测17V电源电压下降，二极管D522导通，一路送到伴音功放的噪音电路，另一路到CRT板经V401倒相后送给TDA6111Q的第1脚同相输入端，形成较大的束电流来中和高压。当电视机采用遥控关机时，CPU的47脚置高电平，经CRT板倒相后同样叠加到第1 脚。

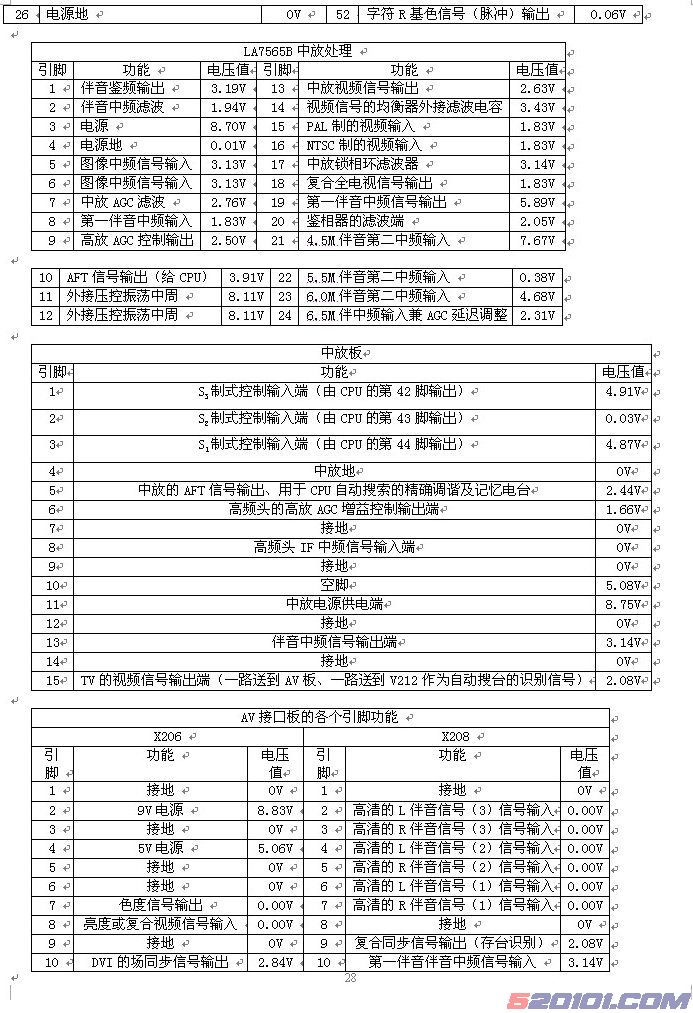

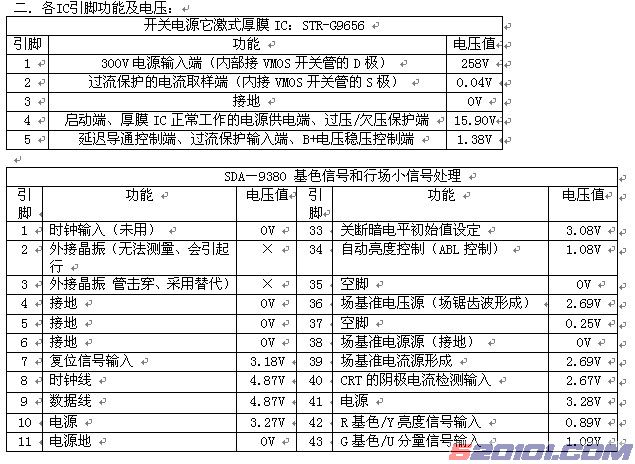

4、STR-G9656开关管电路
工作原理：
A、开关电源的启动：4#为启动端，300V直流电压经R506降压加至4脚，并对电容C570充电，当C570上电压上升到16V，内部电路开始启动，启动快慢由R506和C570决定，即i=RC。当4脚电压低于10V以下时，IC内低压禁止电路启动、处于待机。
B、4 脚电压的供给：当电源被启动后，IC内部开关管导通，开关变压器1#--4#初级绕组有电流流过并产生自感电压，1＃--2＃便产生互感电压，该电压经D504整流V501稳压，得到约18V电压，向IC4＃供电。
C、控制电路启动后，振荡电路的频率和脉宽由IC内电容充放电快慢和IC5＃的互反馈电压大小决定。当开关管导通时，IC内电容（与4＃相近）快速充电至6.5V，同时开关管导通所产生的漏极电流ID（锯齿波），经IC 2#流过R511,该电压反馈到IC 5＃,当该电压上升到5＃的门限，电压0.73V时，IC内比较电路翻转，并控制振荡器翻转，使开关管截止，开关管截止后，C1的充电被断开，C1通过R1开始放电，当C1两端电压降到3.7V振荡器再次翻转，使开关管导通，开关管导通后，重复以上步骤。
C1的放电快慢决定了开关管的截止时间长短，而IC 5＃电压上升的快慢决定了开关管的导通时间。
D、稳压过程：该电源的稳压控制是固定开关管（MOSFET）的截止时间（约50US），而调节其导通时间，这叫PRC（脉冲比例控制）工作方式，这实际上是一个调频调宽式的开关型稳压电路。
当某种原因使次级电压升高，光耦1＃V〉2＃V，流过光耦初级发光二极管的电流增大，其发光强度增强，光敏三极管输出的直流电流增加，该电流经过R515，与IC2#经过R511的锯齿电压叠加，使IC5＃电压较早地达到0.73V，使IC内振荡器提前翻转，使开关管提前截止，由于开关管导通时间短，所以开关电源的输出电压回降，（占空比下降），起到稳压作用。
在电源电路轻载时，反馈的直流电压（即光耦3＃）较大，开关管导通时的浪涌电流产生的噪声容易使 IC内振荡器误动作。在5#与地之间并联一只C517,以吸收浪涌噪声，使电源轻载下稳定工作。
E、过流保护：过流保护是通过检测每个振荡周期的开关管漏极电流峰值而进行的，当出现过流时，IC 2＃外接并联电阻R510，R509电压迅速上升，使IC5 #电压上升到门限电压0.73V，控制IC 内的振荡器翻转，开关管导通时间大大缩短，从而限制了开关管的漏极电流，起到过流保护作用。 [Page]
过流保护电路启动后，输出电压大幅下降，开关变压器1＃--2＃上感应电压下降，使IC 4＃电压下降，当下降到10V以下时，低压禁止电路起控，IC 内控制电路停止工作，整个开关电源电路停止，启动电路会再次充电，4#上升到16V，IC启动工作，IC 2＃漏电流增大，再停止，这样循环往复，进入间歇振荡状态。
F、锁存电路和过压保护，过热保护电流
过压保护或过热保护电路启动后，将触发锁存电路工作，使振荡器停振，保持低电平，开关管截止，IC停止工作，大于140O保护。
当电源的输出电压大幅上升而过压时，变压器1＃--2＃电压上升，使IC 4＃电压上升，4＃超过22.5V时，过压保护起控，触发锁存器工作、保护。
为了防止锁存器，由于干扰而误动作，IC内设有定时器，只有过压，过热动作持续8us以下，锁存才工作。
